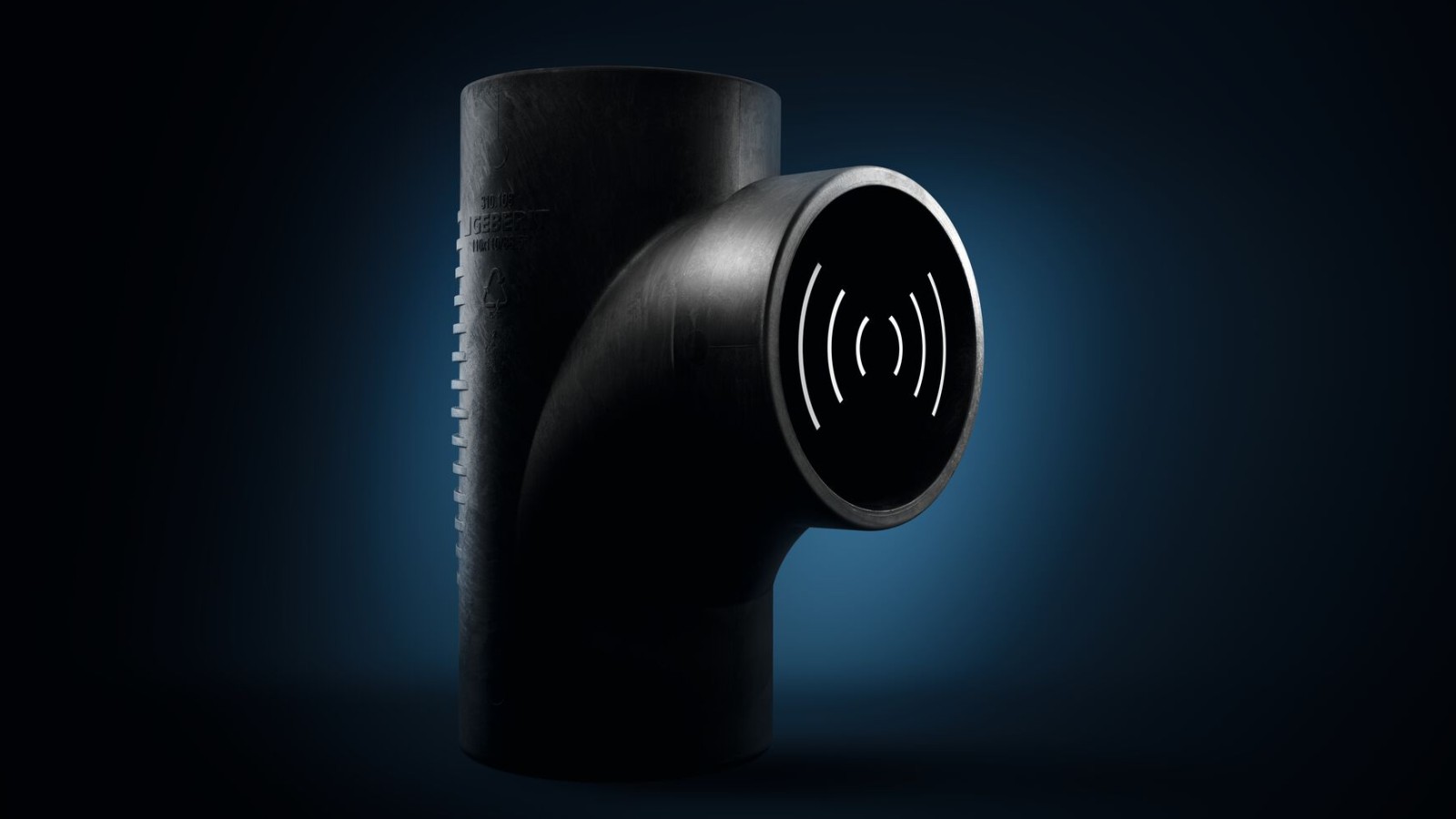

Geberit Silent-db20 Kanalizačný systém so silnou zvukovou izoláciou
Či už ide o obytný komplex, hotel alebo konferenčnú miestnosť, hlučné odpadové potrubie môže byť nepríjemné. V tomto prípade kanalizačný systém Geberit Silent-db20 eliminuje problém skôr, ako vznikne.
Tento vysoko zvukovo izolujúci kanalizačný systém je vhodný pre zvislé potrubie aj prípojky a zabezpečuje tiché a efektívne odvádzanie vody v každej budove.
Navyše je tento systém vhodný aj na prefabrikáciu.
Vlastnosti Geberit Silent-db20
Prečo si vybrať Geberit Silent-db20?
Kanalizačný systém s vysokým útlmom hluku
Vysoká vlastná hmotnosť rúr a tvaroviek znižuje prirodzené vibrácie a účinne tlmí hluk.
Tesné spoje
Geberit Silent-db20 možno spájať pomocou zvárania na tupo alebo elektrospojkami.
Vhodné na prefabrikáciu
Prefabrikácia mimo staveniska na nákladovo efektívnu a bezpečnú výstavbu systému.
Vysoká prietoková kapacita a menšie nároky na priestor
Hydraulicky optimalizované pre vyššiu nákladovú efektívnosť a menšie nároky na priestor pri zachovaní vysokej prietokovej kapacity.
Hlavné aplikácie a oblasti použitia
Budovy s vysokými požiadavkami na zvukovú izoláciu
Geberit Silent-db20 možno použiť pre zvislé potrubia aj pripojovacie potrubia v rôznych typoch budov s vysokými požiadavkami na zvukovú izoláciu.
Výškové projekty s technológiou SuperTube
Geberit Silent-db20 SuperTube je priestorovo úsporný odvodňovací systém, ktorý je ideálny pre projekty s vysokými požiadavkami na zvukovú izoláciu.

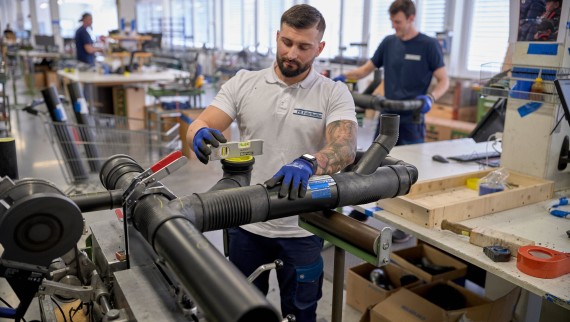

Prefabrikácia
Pri väčších stavebných projektoch sa systémové konštrukcie s použitím systému Geberit Silent-db20 dajú jednoducho prefabrikovať v dielni, čím sa ušetrí drahocenný čas na stavbe.

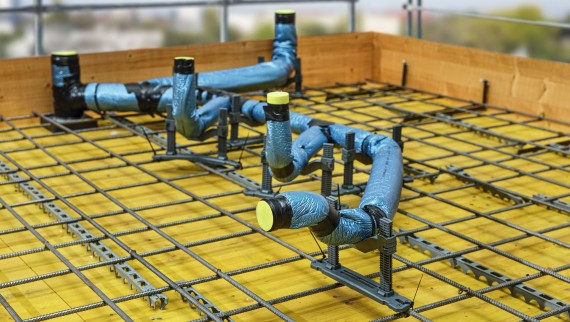

Kladenie do betónu
Geberit Silent-db20 je vhodný na zabudovanie do betónových plôch.
Projekty s požiadavkami na požiarnu ochranu
Požiarne skúšky sa vykonali v súlade s normou EN 1366-3 pre širokú škálu rôznych inštalačných situácií. V kombinácii s protipožiarnym uzáverom Geberit RS90 Plus EN je odtokový systém Geberit PE schválený na požiarnu odolnosť 90 minút (ETA/ETB).
Výhody Geberit Silent-db20
Vysoká vlastná hmotnosť rúr a tvaroviek Geberit Silent-db20 znamená, že ich prirodzené vibrácie sú znížené a každý zvuk je výrazne tlmený.

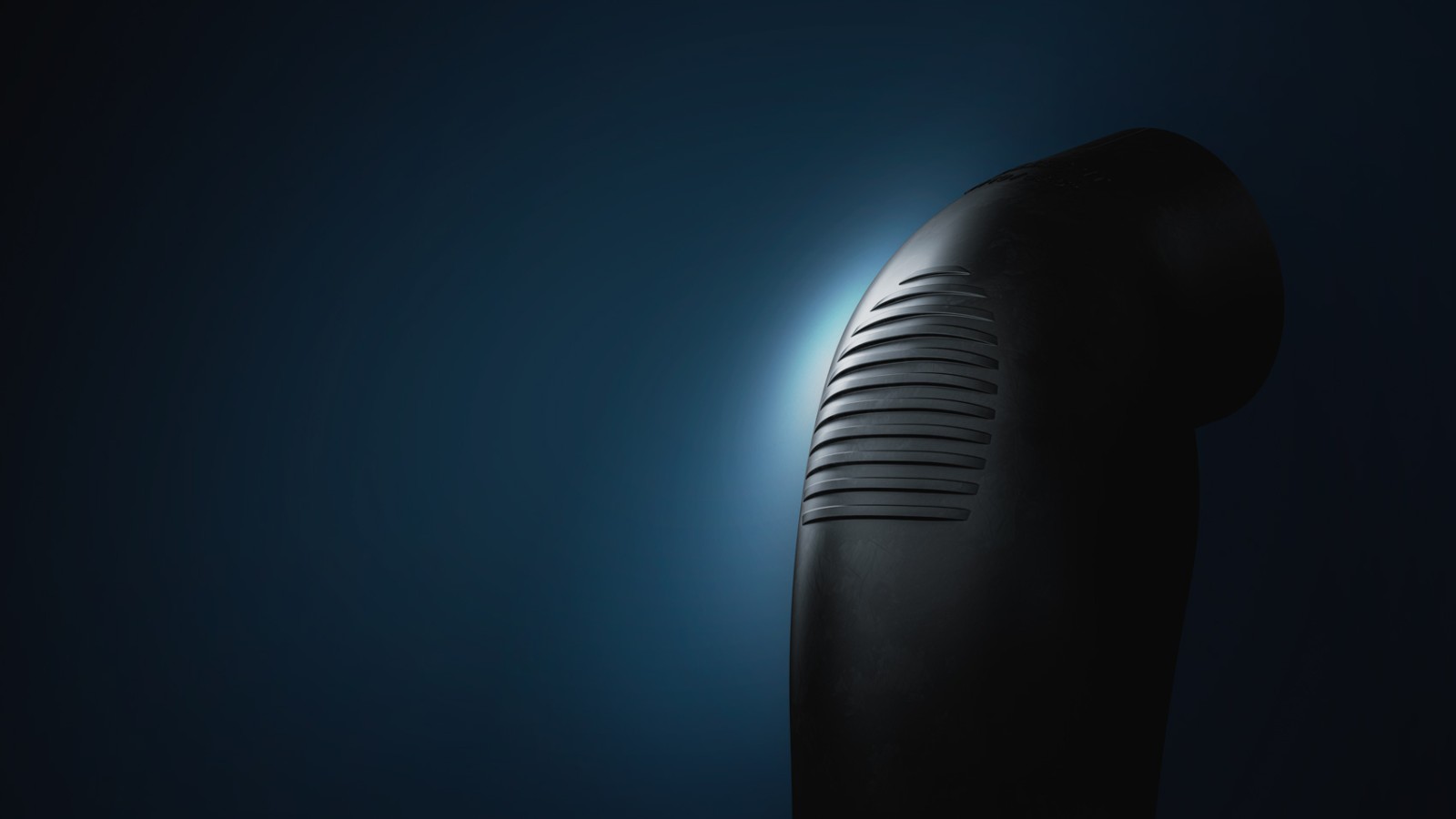

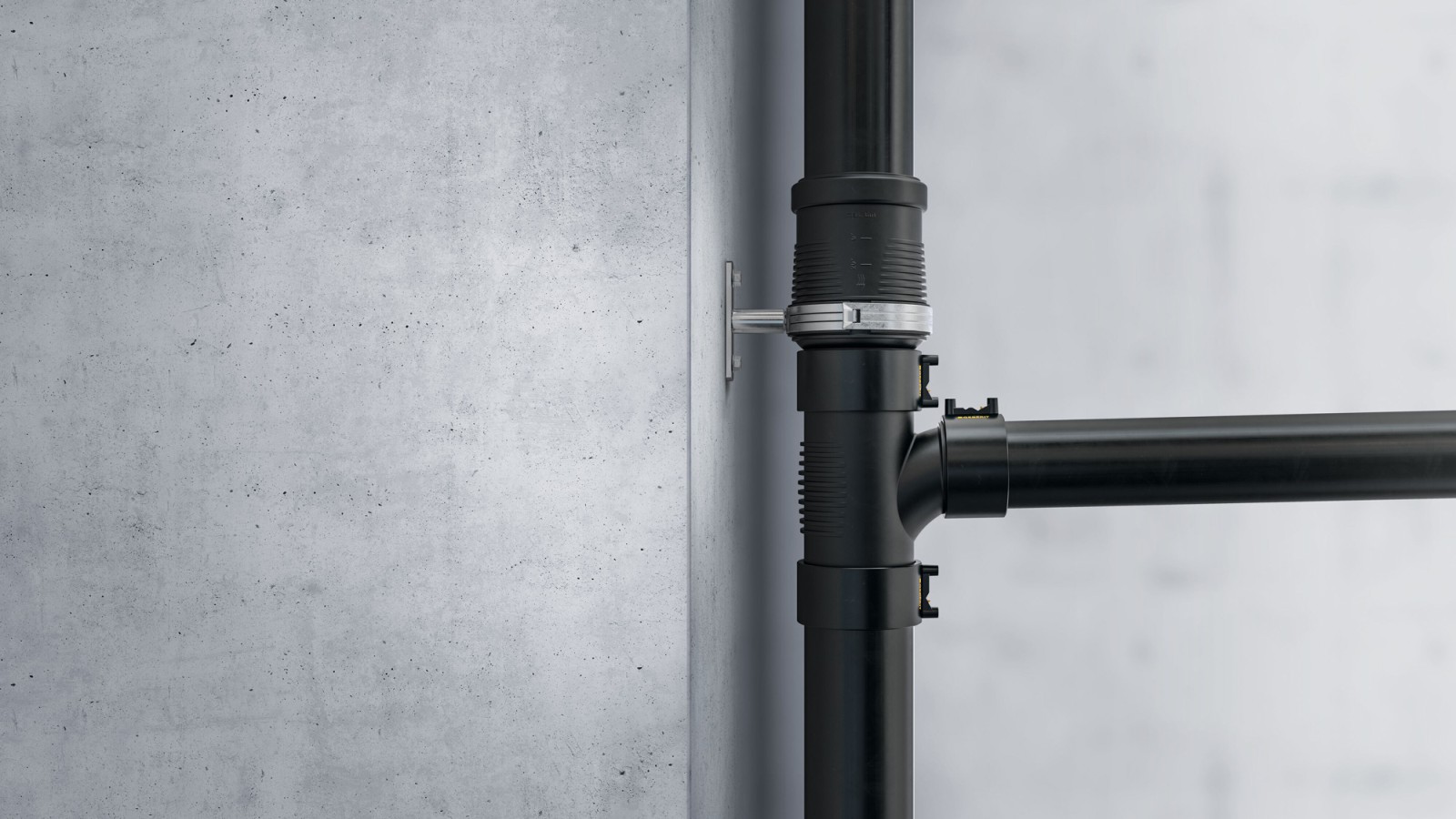

Špeciálne zvukovoizolačné rebrá znižujú vznik hluku v nárazových zónach.
Vďaka tomu je Geberit Silent-db20 vhodnou voľbou pre zvislé potrubia a pripojovacie potrubia v kanalizačných systémoch budov s vysokými požiadavkami na zvukovú izoláciu.
V spolupráci s Fraunhoferovým inštitútom pre stavebnú fyziku (IBP) boli vypracované správy o zvukovej izolácii pre rôzne scenáre výstavby. Tieto sú k dispozícii aj pre Geberit Silent-db20.

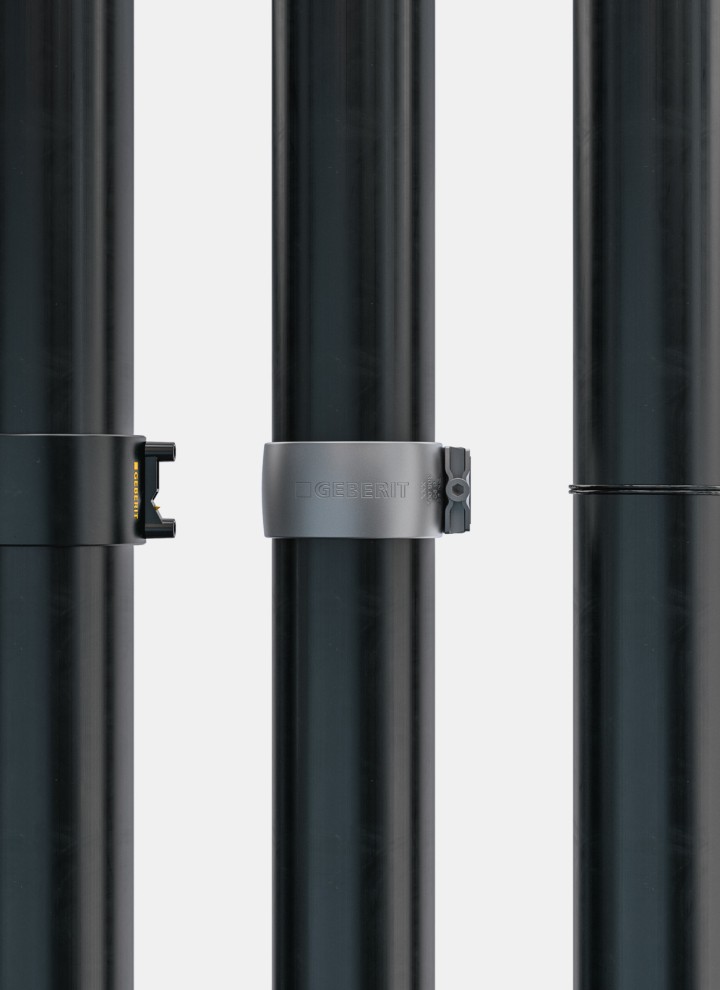

Technológie spojov pre Geberit Silent-db20
Rúry a tvarovky Geberit Silent-db20 možno bezpečne spojiť tromi rôznymi spôsobmi, či už pomocou rýchleho elektrofúzneho zvárania alebo zvárania na tupo. V niektorých krajinách sa môžu používať aj upínacie spojky. Na zabezpečenie jednoduchej manipulácie je k dispozícii celý rad nástrojov a príslušenstva Geberit.
Dvojhrdlové dilatačné objímky a spojky s dlhým hrdlom pomáhajú kompenzovať tepelnú lineárnu rozťažnosť rúr a tvaroviek Geberit Silent-db20. To umožňuje systému prispôsobiť sa výrazným zmenám prevádzkových teplôt. Tesnenia z EPDM zohrávajú kľúčovú úlohu pri dlhej životnosti kanalizačného systému.
Geberit Silent-db20 je vhodný aj na prefabrikáciu, čo umožňuje rýchlejší a efektívnejší pracovný postup, ktorý nezávisí od postupu prác na stavbe. Tým sa výrazne skracuje čas montáže na stavbe.
Geberit Silent-db20 je ideálny potrubný systém na zabudovanie pripojovacích potrubí do betónových dosiek, čo umožňuje väčšiu voľnosť pri navrhovaní kúpeľní. Pri práci s betónom sú nevyhnutné pevné spoje.
Inštalácia bez pnutia napriek vyoseniu Geberit Silent-db20 Offset
Nie vždy je možné vyhnúť sa nepresnostiam počas výstavby, ale ak body pripojenia odpadového potrubia nie sú dokonale zarovnané, môže to stáť inštalatérov čas aj trpezlivosť. S tvarovkou Geberit Silent-db20 Offset sa dajú odpadové potrubia spájať efektívne a bez pnutia, keď potrubie vyosené.
Výhody Geberit Silent-db20 Offset:
- Inštalácia zvislého potrubia s vyosením až o 10 cm bez pnutia
- Známa, jednoduchá inštalácia
- Skrátenie času inštalácie v porovnaní s použitím dvoch 45° kolien
- Flexibilné nastavenie pomocou jediného výrobku
- Lepšia zvuková izolácia v porovnaní s bežnými metódami korekcie spojov
Sortiment Geberit Silent-db20
Rozmery
| Menovitá svetlosť (DN) | Rozmer d × s (mm) |
|---|---|
| 56 | 56 × 3,2 |
| 60 | 63 × 3,2 |
| 70 | 75 × 3,6 |
| 90 | 90 × 5,5 |
| 100 | 110 × 6 |
| 125 | 135 × 6 |
| 150 | 160 × 7 |

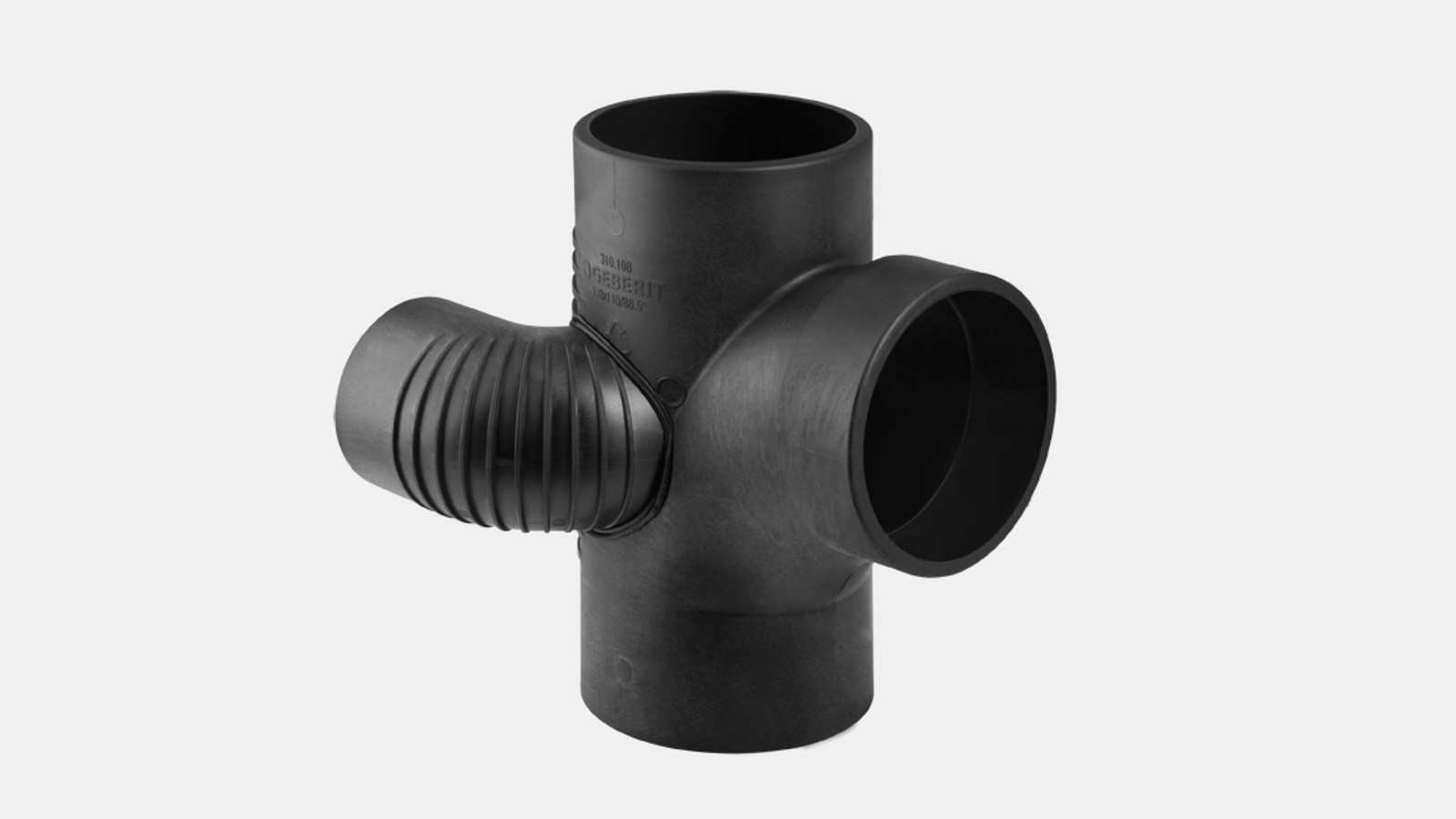

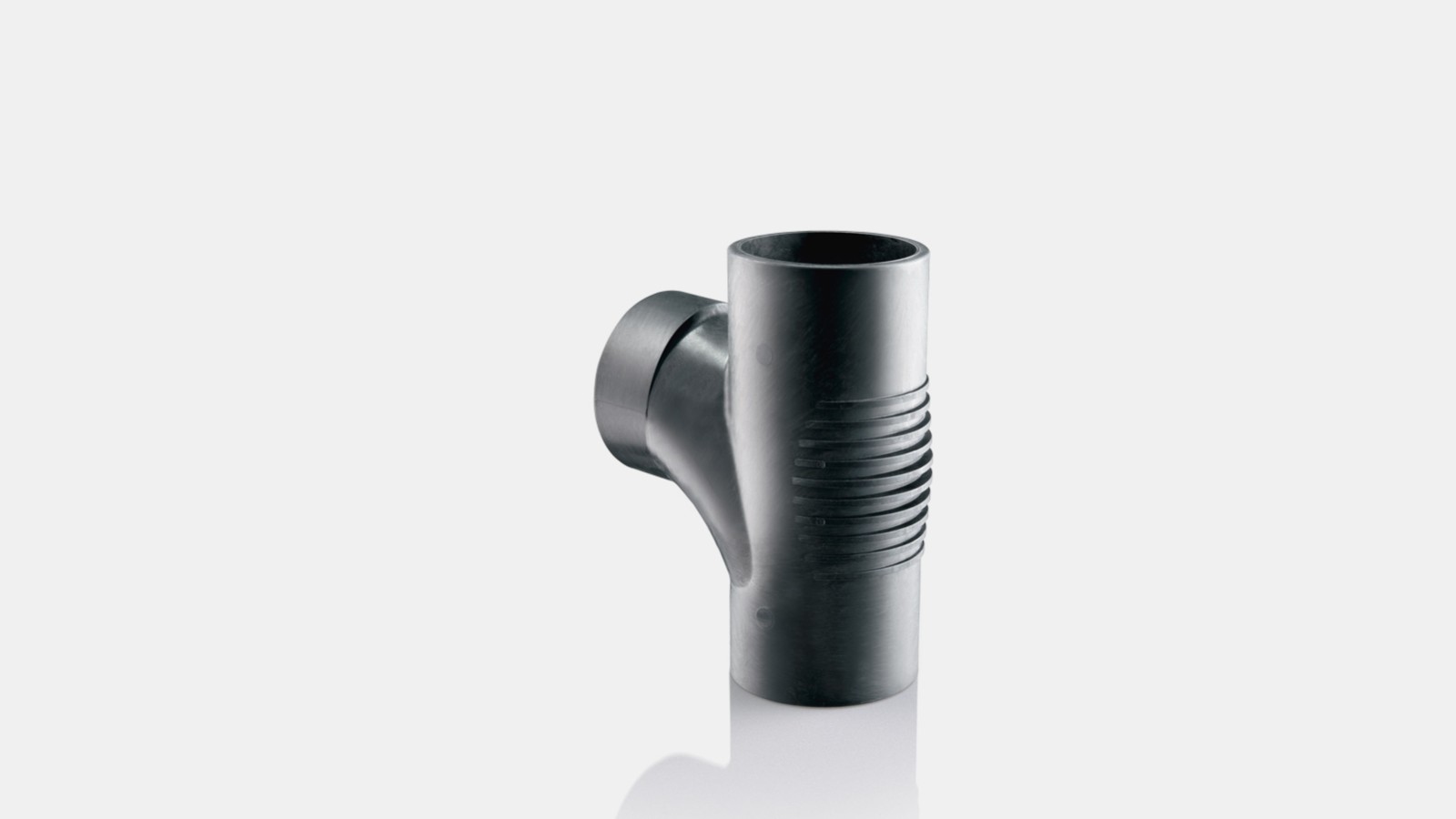

Tvarovky
Sortiment
- Veľký výber tvaroviek
- Minerálne zosilnené v oblastiach nárazov na zníženie hluku
- Rozličné špeciálne tvarovky
Príklad šachtovej oblúkovej odbočky Geberit Silent-db20 (s rovnakým priemerom) 88,5°
Úspora priestoru – ak je medzi toaletou a umývadlom uložené zvislé potrubie, šachtová oblúková odbočka Geberit Silent-db20 s uhlom 88,5° umožňuje veľmi kompaktnú montáž.
Príslušenstvo
Dostupné výrobky

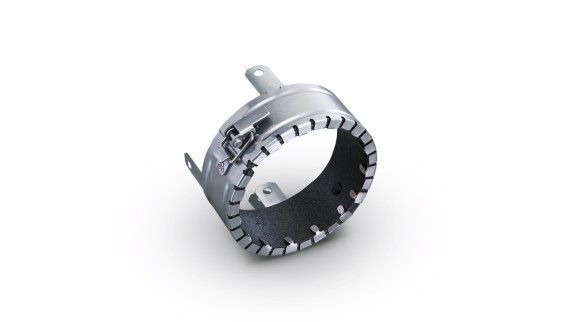

Protipožiarna ochrana pre potrubie Geberit Silent-db20
- Protipožiarne uzávery Geberit sa môžu použiť až do triedy požiarnej odolnosti F 120
- Protipožiarne skúšky vykonané podľa normy EN 1366-3 pre množstvo rôznych typov inštalácií
- Schválené pre požiarnu odolnosť 90 minút (ETA/ETB) s protipožiarnou objímkou Geberit RS90 Plus EN

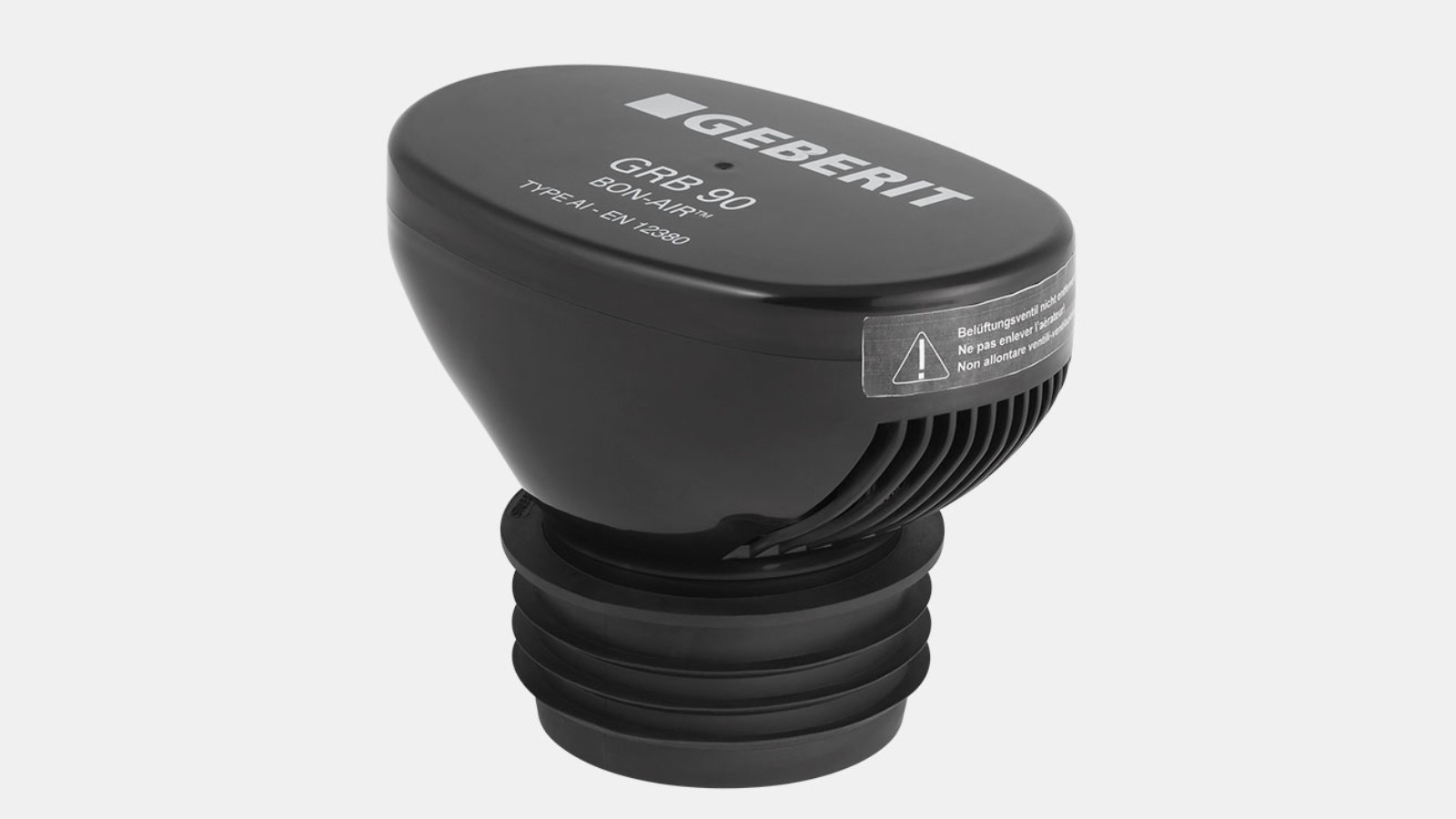

Privzdušňovací ventil Geberit GRB90 pre Geberit Silent-db20
- Alternatíva pre inštalácie, pri ktorých z priestorových dôvodov nie je možné použiť konvenčné odvetranie
- Dostupné pre rozmery do DN110
Technické údaje
| Geberit Silent-db20 | |
|---|---|
| Materiál | PE-S2 |
| Koeficient pozdĺžnej rozťažnosti | 0,17 mm/(m K) |
| Absorpcia pozdĺžnej rozťažnosti | Vyžaduje sa dlhé hrdlo s drážkou alebo dvojité hrdlo s pevným bodom |
| Teplota pri montáži | –20 až 40 °C |
| Prevádzková teplota pri stálom zaťažení | –20 až 60 °C |
| Odolnosť voči chemickým látkam | voči 95 % všetkých bežných zásad, kyselín a chemikálií |
Environmentálne vyhlásenie o výrobku
Environmentálne vyhlásenie o výrobku (EPD)
Environmentálne vyhlásenia o výrobkoch (EPD) vytvárajú transparentnosť a umožňujú porovnávať výrobky z hľadiska ich vplyvu na životné prostredie.
EPD sú k dispozícii pre rúry Geberit Silent-db20 a všetky kľúčové tvarovky:
Užitočné plánovacie nástroje
Geberit BIM Plug-in
Geberit BIM Plug-in pre Autodesk® Revit® kombinuje všetky nástroje Geberit na plánovanie a výpočty, ako aj prístup k BIM obsahu v jednej aplikácii.
Geberit Silent-db20 product range Výrobky, technické informácie a iné
Máte nejaké otázky? Radi vám pomôžeme.
Naši špecialisti radia projektantom, inštalatérom a ďalším odborníkom pri ich projektoch. Radi vám poradia, ako najlepšie zvládnuť vaše aktuálne výzvy pomocou našich produktov.
Objavte podobný obsah

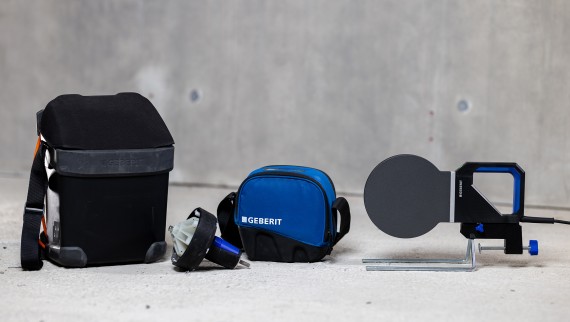

Náradie Geberit pre kanalizačné systémy
Potrubia a tvarovky Geberit PE a Geberit Silent-db20 je možné zvariť dohromady. Na to je vhodné zváranie natupo, ako aj elektrospojka. Geberit na tento účel ponúka moderné a vysokoefektívne zváracie zariadenia.

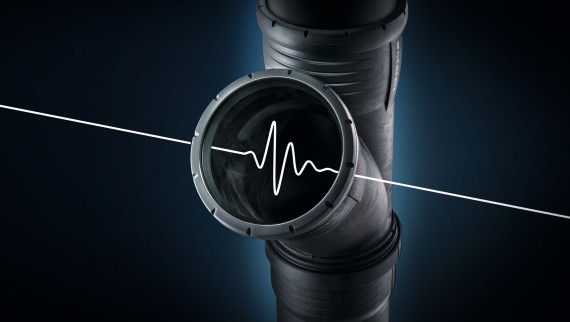

Systém Geberit Silent-Pro
Geberit Silent-Pro je ideálnym riešením pre zvislé potrubia aj pripájacie potrubia v stavebných projektoch s vysokými požiadavkami na zvukovú izoláciu.
Geberit Silent-PP
Geberit Silent-PP je zvukovo optimalizovaný kanalizačný hrdlový systém, ktorý ponúka cenovo výhodnú alternatívu pre projekty s miernejšími požiadavkami na zvukovú izoláciu.

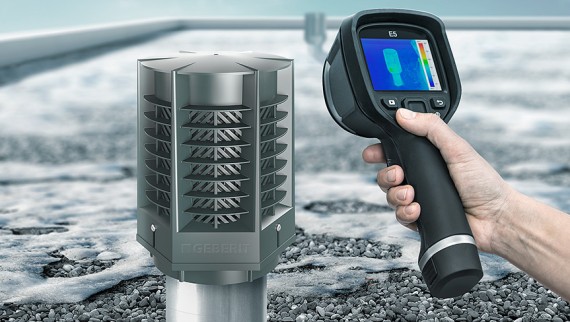

Energeticky úsporná vetracia hlavica Geberit ERV
