Geberit Mapress meď Odolná klasika bez spájkovania
Klasika
Bezpečné spracovanie bez otvoreného plameňa

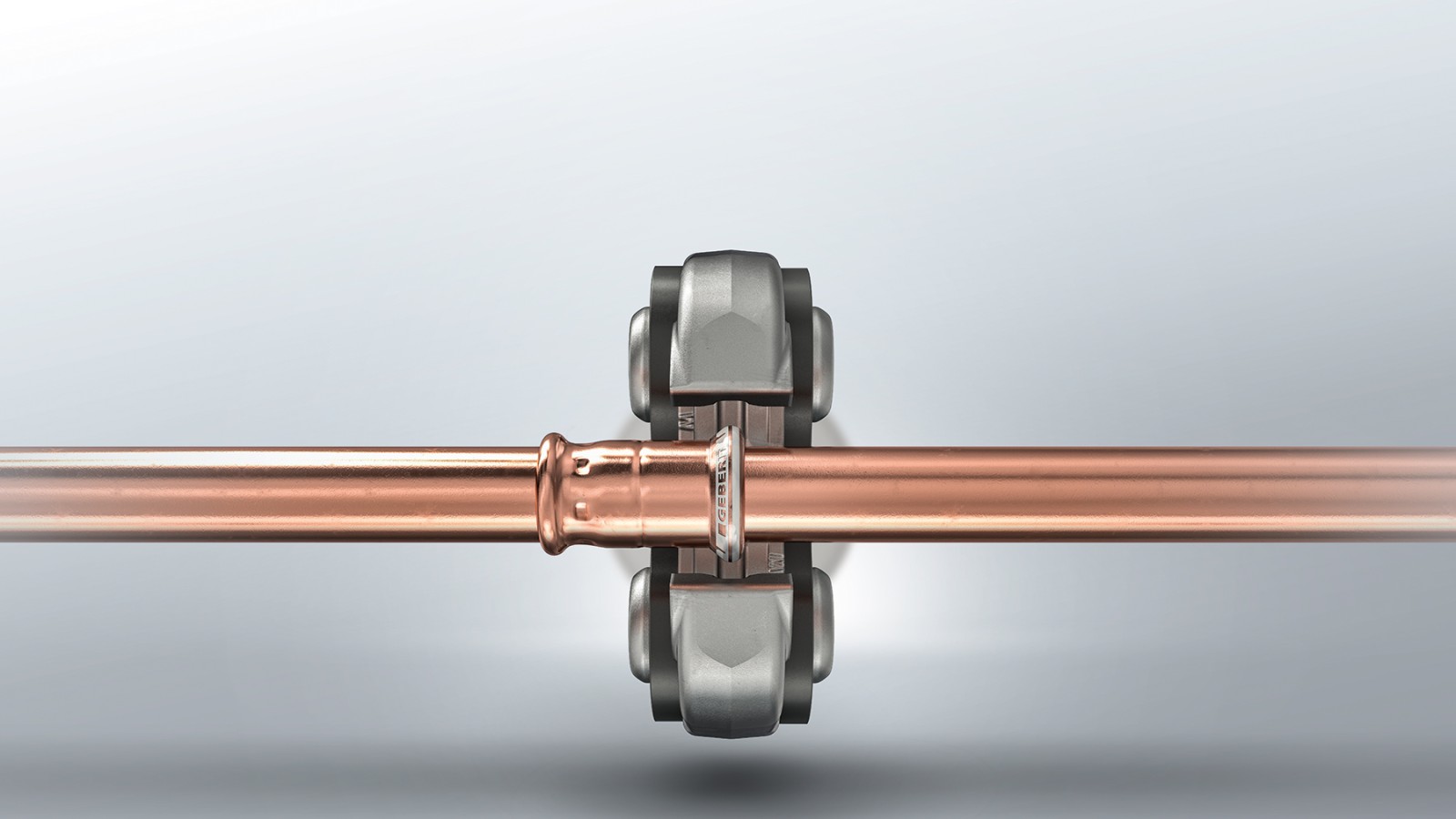

Mnohí inštalatéri sa stále spoliehajú na meď. Systém Geberit Mapress z medi sa lisuje veľmi jednoducho. Zásobovací systém sa spracováva rýchlo a spoľahlivo aj bez spájkovania.
Použitie systému Geberit Mapress meď
- Pitná voda
- Vykurovanie
- Priemysel
Množstvo dobrých dôvodov, prečo si zvoliť Geberit Mapress z medi
Sortiment
Rozmery
Geberit v medenom vyhotovení ponúka výlučne tvarovky. Tieto tvarovky sa hodia k nasledujúcim, bežne dostupným medeným rúram. Geberit odporúča, aby sa používali medené rúry podľa DIN EN 1057.
| Menovitá svetlosť (DN) | Rozmer d × s (mm) | Prípustná pevnosť rúry podľa EN 1173 | ||
|---|---|---|---|---|
| R220 (mäkká) | R250 (stredne mäkká) | R290 (tvrdá) | ||
10 | 12,0 × 0,8* | X | X | X |
| 12,0 × 1,0 | X | X | X | |
| 12 | 15,0 × 1,0 | X | X | X |
| 15 | 18,0 × 1,0 | X | X | X |
| 20 | 22,0 × 1,0 | X | X | X |
25 | 28,0 × 1,0* | X | X | |
| 28,0 × 1,5 | X | X | ||
32 | 35,0 × 1,2* | X | ||
| 35,0 × 1,5 | X | |||
40 | 42,0 × 1,2* | X | ||
| 42,0 × 1,5 | X | |||
50 | 54,0 × 1,5* | X | ||
| 54,0 × 2,0 | X | |||
| 65 | 76,1 × 2,0 | X | ||
| 80 | 88,9 × 2,0 | X | ||
| 100 | 108,0 × 2,0 | X | ||
* homologizačné skúšky prebiehajú
Geberit nedodáva medené rúry. Nasledujúce dodávané formy sú na trhu bežne dostupné:
- R220: valčeky
- R250: tyče
- R290: tyče
Tvarovky

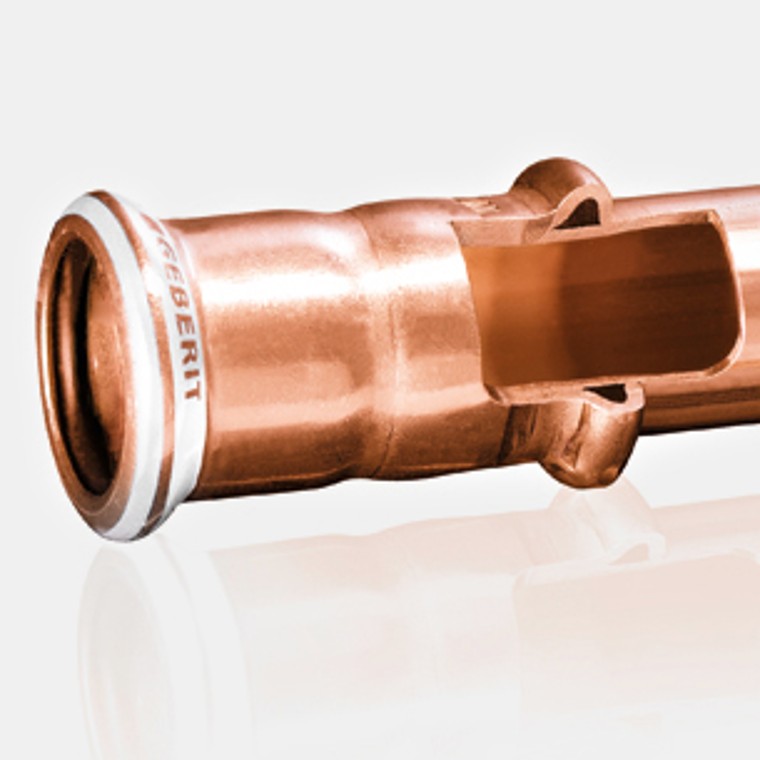

Tvarovky Geberit z medi
- Zliatina Cu-DHP

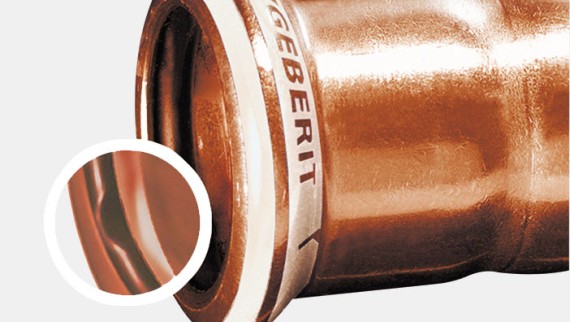

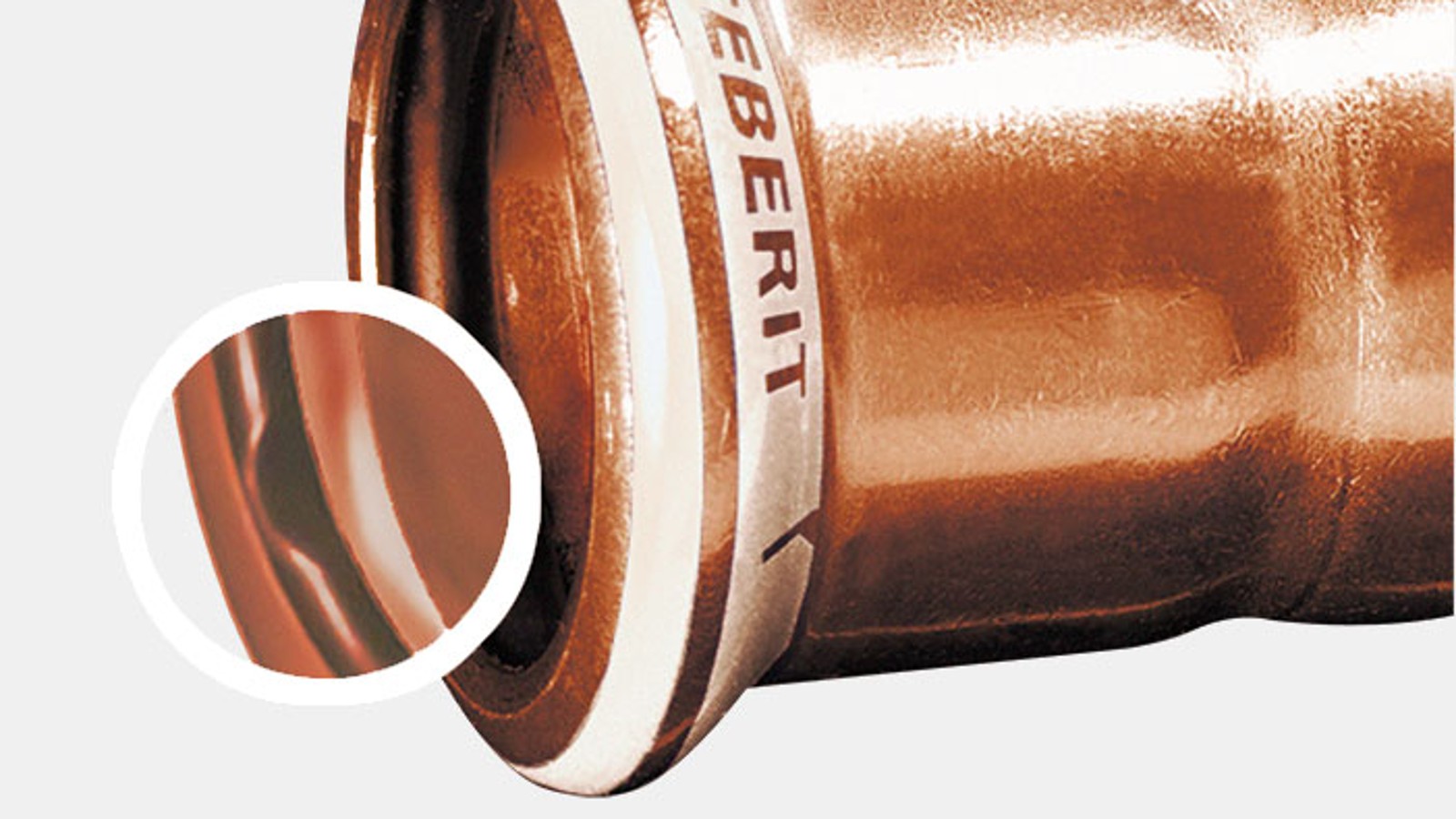

- Biely indikátor zalisovania na kontrolu správneho zalisovania tvaroviek
- Biely indikátor zalisovania označuje meď
- Rozmer vytlačený na indikátore zalisovania
- Ochranná zátka zabraňuje znečisteniu tvarovky
- Možno kombinovať s inými zásobovacími systémami Geberit
Tesnenia

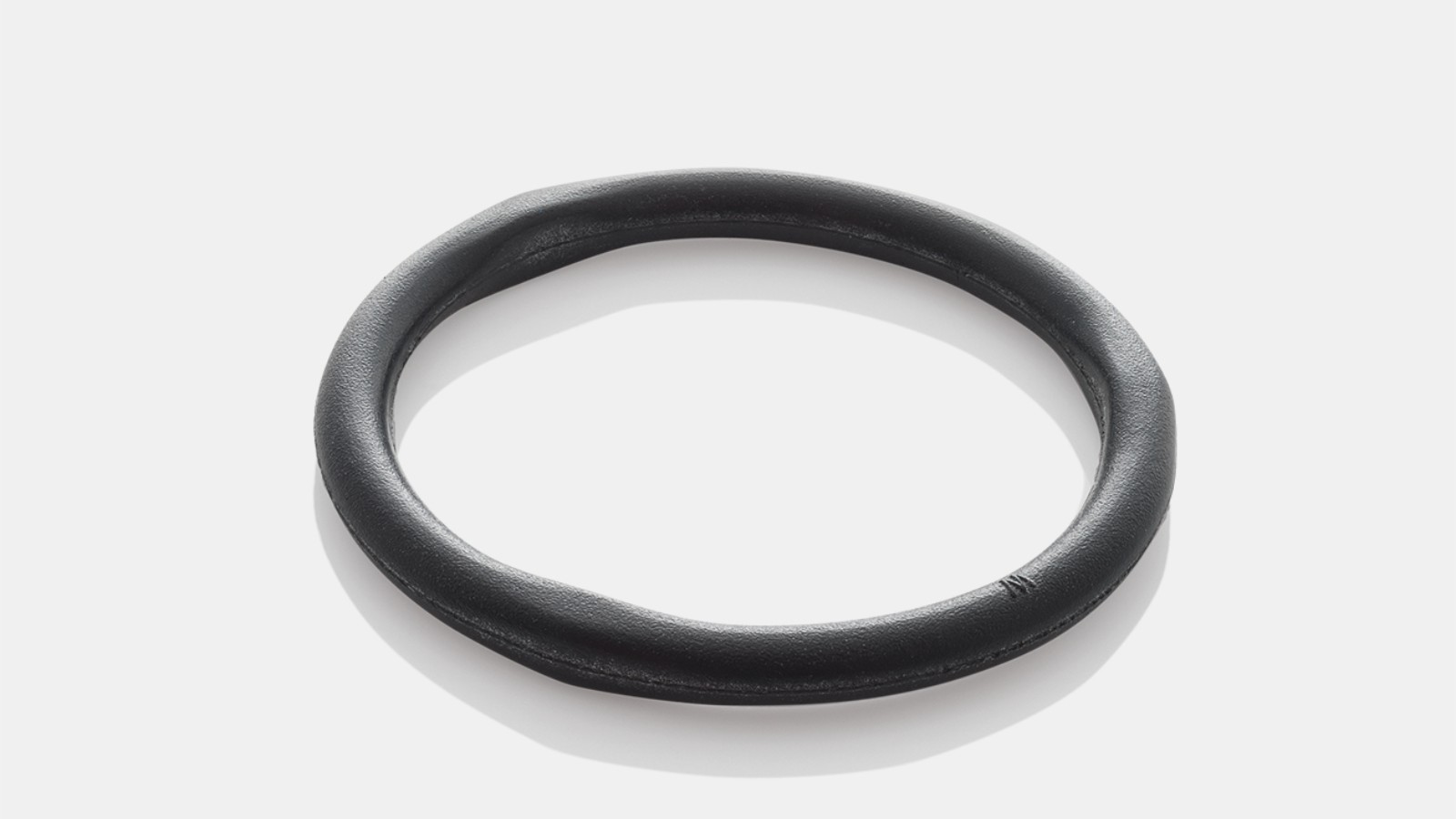

Čierny tesniaci krúžok CIIR
- Studená a teplá pitná voda
- Vykurovacia voda
- Studená voda bez prímesí proti zamŕzaniu
- Studená voda s prímesami proti zamŕzaniu
- Teplárenská vykurovacia voda s teplotou ≤ 120 °C
- Úžitková voda
- Stlačený vzduch (trieda čistoty oleja 0 – 3)
- Podtlak
- Inertné plyny
Tvarovky Geberit Mapress z medi sa štandardne dodávajú s čiernymi tesneniami Geberit Mapress CIIR.
Čierny tesniaci krúžok EPDM
- Studená a teplá pitná voda
- Vykurovacia voda
- Studená voda bez prímesí proti zamŕzaniu
- Teplárenská vykurovacia voda s teplotou ≤ 120 °C
- Úžitková voda
- Stlačený vzduch (trieda čistoty oleja 0 – 3)
- Podtlak
- Inertné plyny

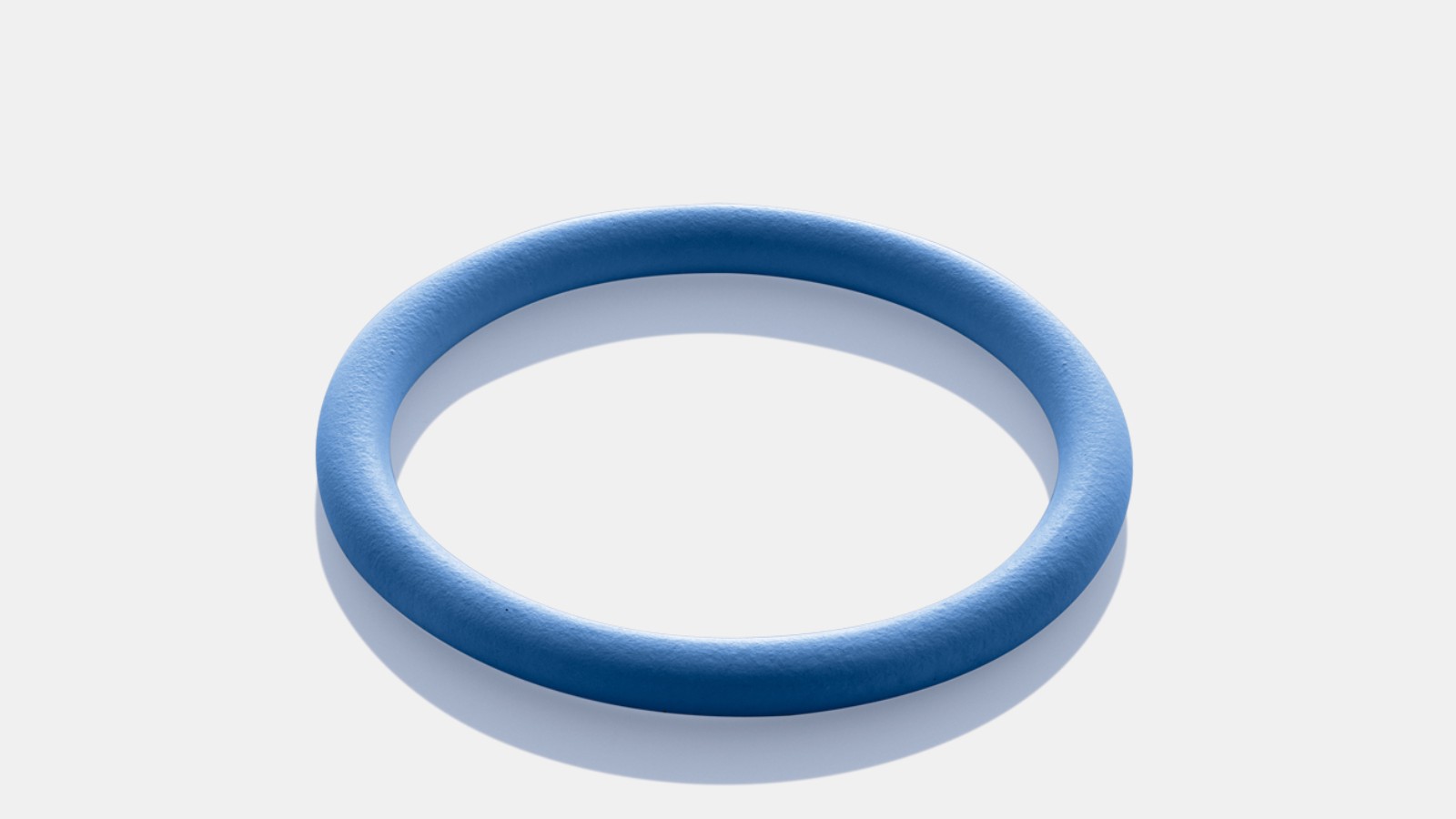

Modrý tesniaci krúžok Geberit Mapress FKM
- Teplonosné médiá (solárne)
- Minerálne oleje
- Pohonné látky
- Stlačený vzduch (trieda čistoty oleja 0 – X)
Podtlak
Prevádzkové teploty:
–30 až +120 °C
–25 až +220 °C (krátkodobo)

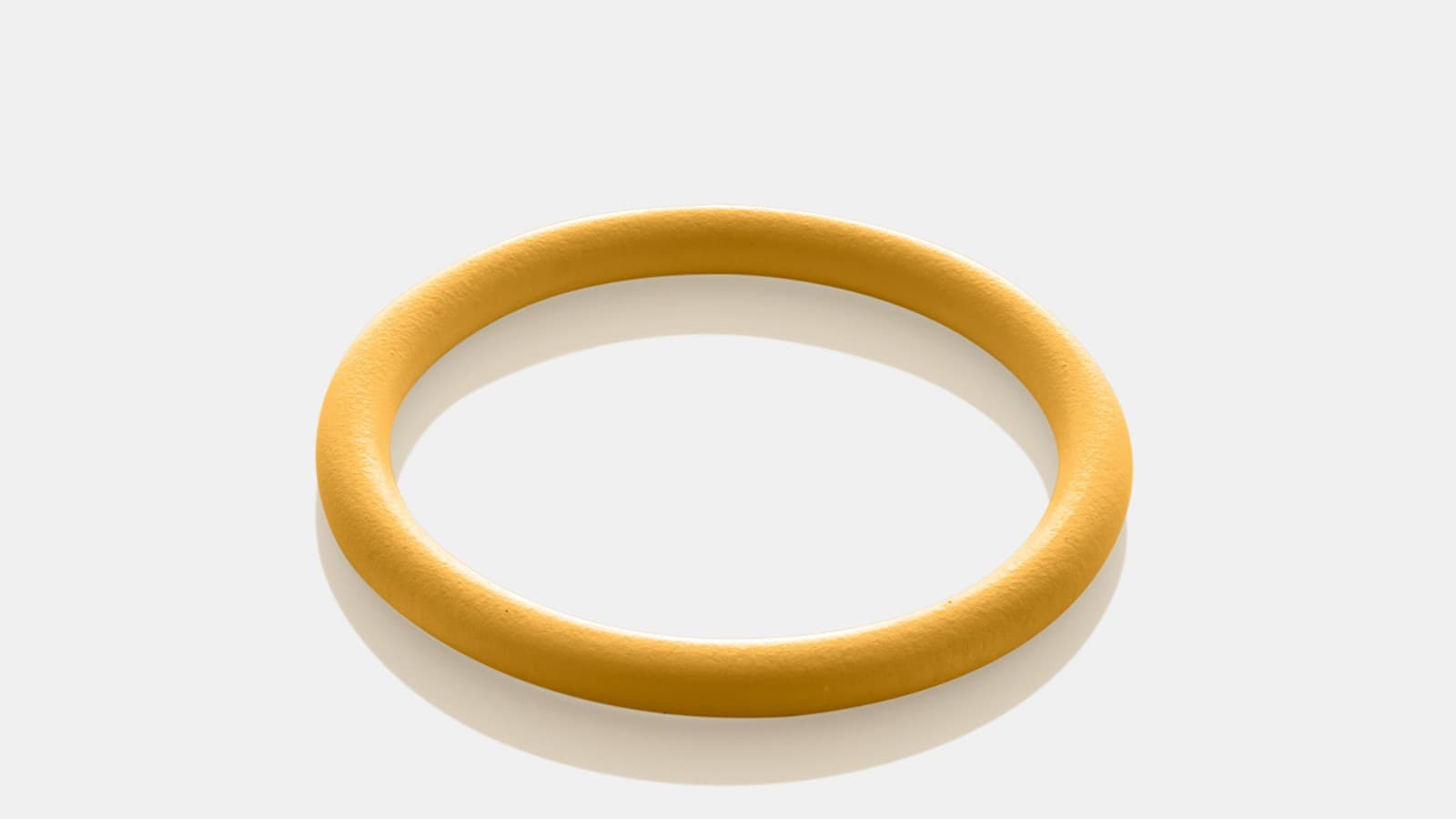

Žltý tesniaci krúžok Geberit Mapress HNBR
- Zemné plyny
- Skvapalnené plyny
Predpoklad:
Použitie kvalitných medených rúr podľa DIN EN 1057.

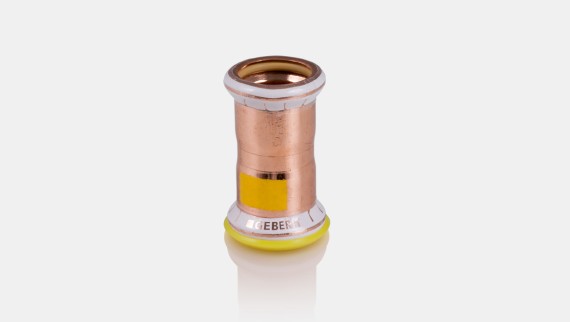

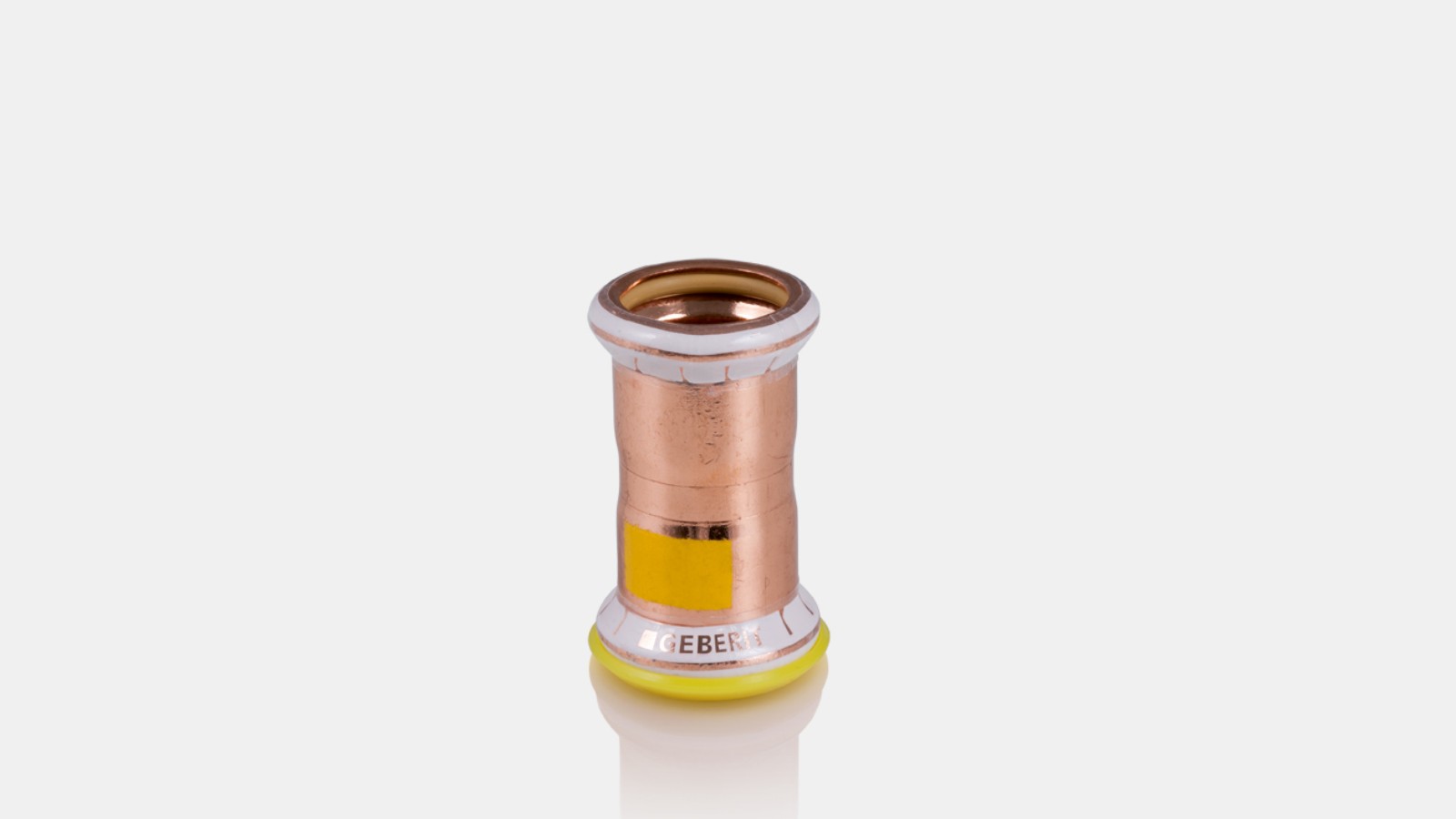

Tvarovka Geberit Mapress z medi so žltým tesniacim krúžkom z HNBR bola špeciálne vyvinutá pre plynárenský priemysel. Je označená žltou značkou a žltou ochrannou zátkou.
