Lisované spoje pre potrubné systémy Spájanie rúr bez zvárania
Efektívna inštalácia potrubia pomocou technológie lisovania
Projekty inštalácie potrubí – či už v oblasti technických systémov budov alebo v priemysle – sú často spojené s vysokým tlakom na náklady a čas. Tieto požiadavky môžete rýchlo a spoľahlivo splniť pomocou lisovaných spojov potrubí. A to už viac ako 60 rokov.
Nech už používate kovové rúry alebo viacvrstvové potrubné systémy z plastu a hliníka, spájanie rúr pomocou lisovacej technológie umožňuje jednoduchú a čistú inštaláciu bez rizika požiaru a zaručuje trvalé a bezpečné spoje.
Po inštalácii nie sú potrebné žiadne časovo náročné kontroly, ako je to zvyčajne v prípade zvárania. Inštaláciu môže vykonať akýkoľvek kvalifikovaný inštalatér. V porovnaní s tradičnými metódami, ako je spájkovanie alebo zváranie, lisované spoje šetria veľa času a zvyšujú efektivitu vašich projektov.
Prečo používať lisované potrubné spoje?
Rýchla montáž
Lisovanie je jednoduchý spôsob spájania rúr, ktorý v porovnaní so zváraním šetrí veľa času.
Jednoduché spájanie
Lisovanie rúr je pre každého vyškoleného inštalatéra alebo montéra rúr veľmi jednoduché.
Bezpečné spoje
Vďaka kontrolovanému procesu lisovania je zaručená rovnaká kvalita každého spoja.
Čistý spôsob
Lisovanie kovových a plastových rúr je čistý a osvedčený spôsob spájania potrubí.
Ako fungujú lisované spoje Bezpečné a odolné
Dokonalá spolupráca komponentov zaručuje maximálnu bezpečnosť

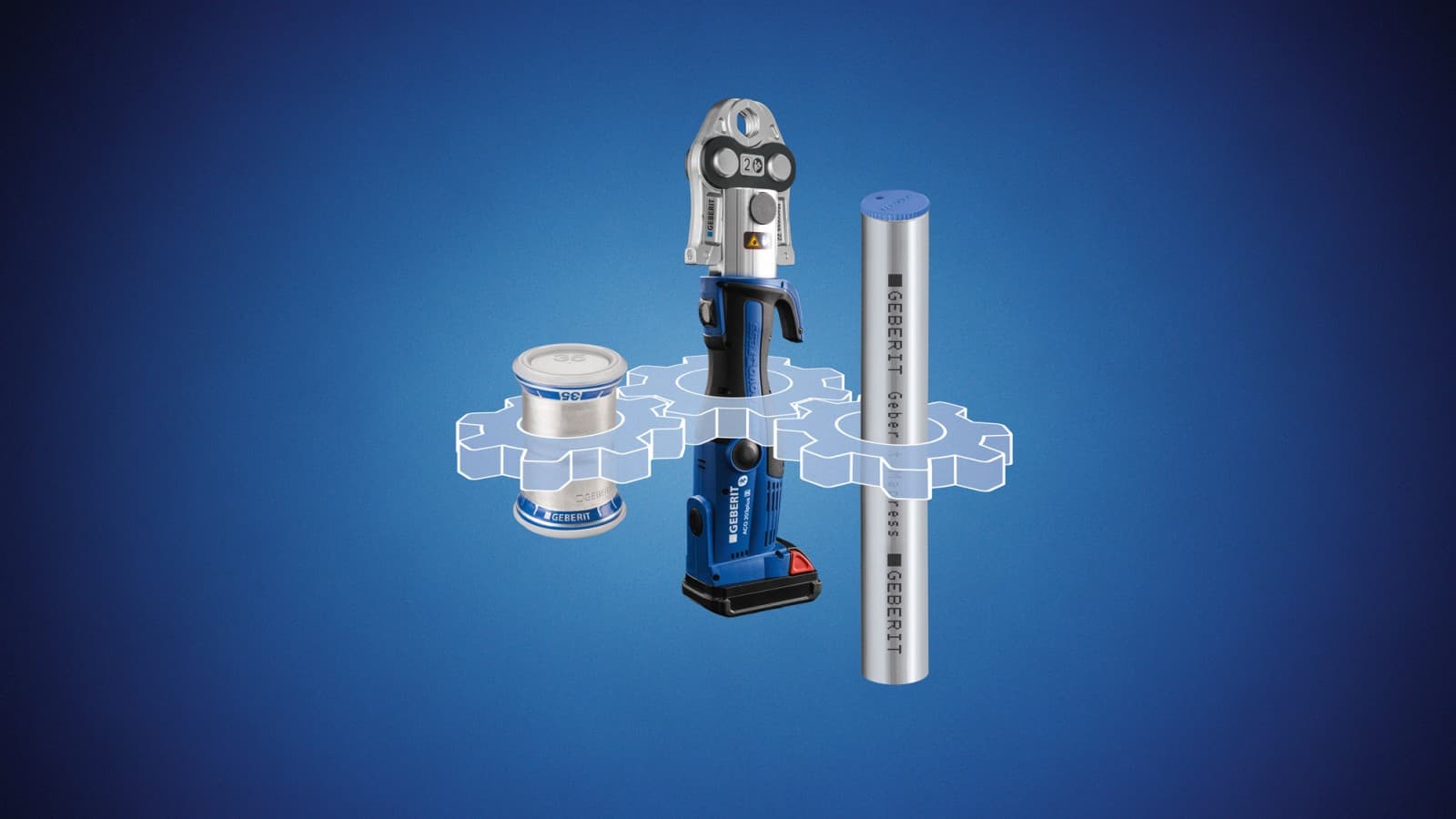

Lisované spoje sú spoľahlivé, pretože všetky komponenty v systéme sú navrhnuté tak, aby presne spolupracovali. Systém obsahuje:
- Lisovacie tvarovky
- Systémové rúry
- Lisovacie náradie (lisovací mechanizmus a lisovacie čeľuste/slučky)
Všetky tvarovky a rúry potrubných systémov Geberit MapressaGeberit Meplaboli starostlivo kalibrované a testované, aby spolu dokonale spolupracovali. Lisovacie čeľuste sa používajú pre menšie priemery rúr, zatiaľ čo lisovacie slučky spolu so správnym lisovacím nástrojom sa používajú pre väčšie priemery rúrok.
Trieda kompatibility je jasne označená, vďaka čomu je vyhľadanie správneho produktu rýchle a jednoduché.
Technológia lisovaných spojov vytvára trvalo pevné spojenie
Mechanická pevnosť potrubného spoja spočíva v deformácii lisovacej tvarovky a systémovej rúry. Tesniaci krúžok, ktorý sa vďaka svojej elasticite dokonale prispôsobí prierezu, zaručuje trvalo tesné spojenie.
Lisované spoje sú teda trvalé, pevné a tesné potrubné spoje, ktoré zabezpečujú technicky spoľahlivé riešenie.

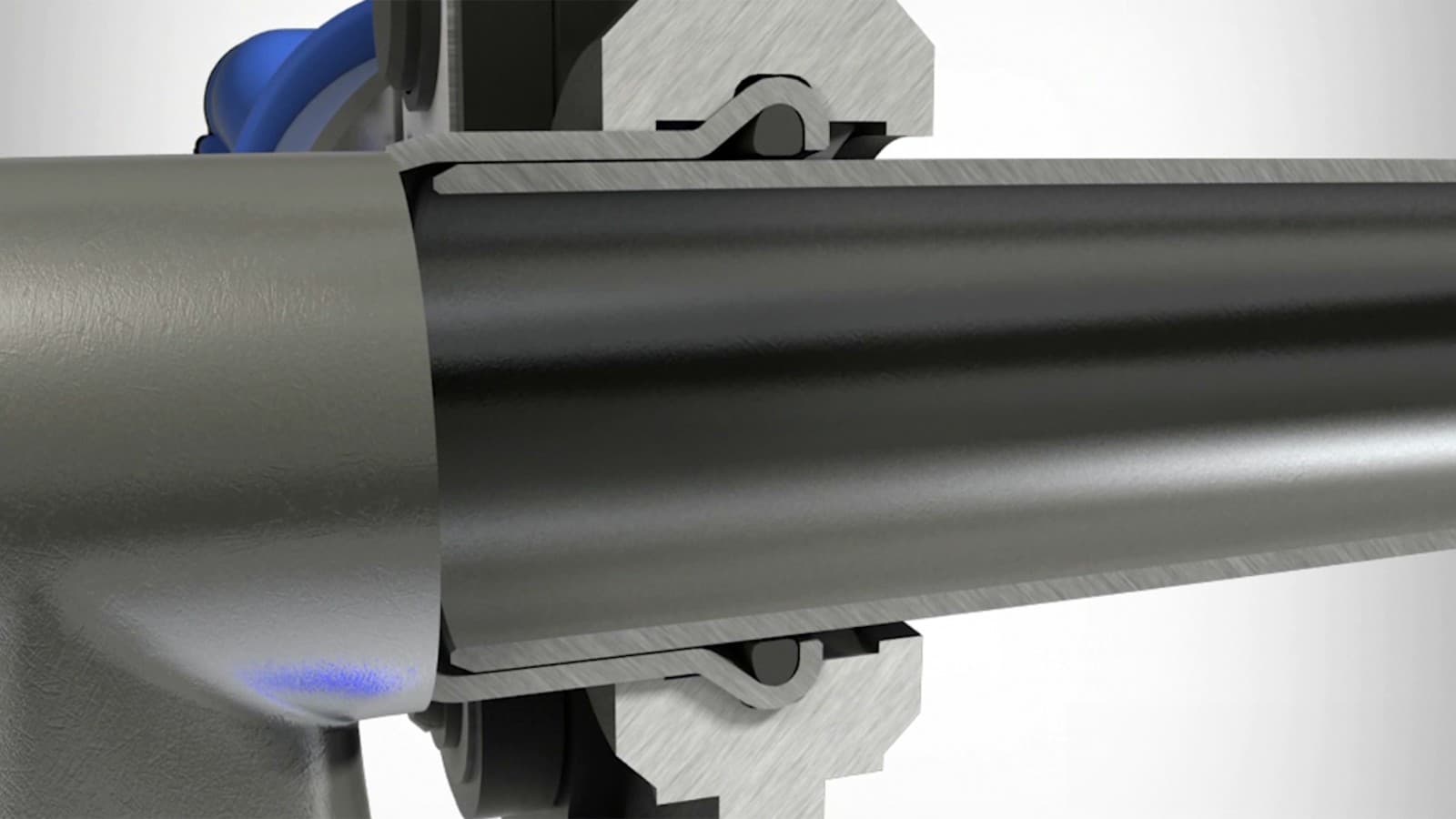

Krok 1: Tvarovka, systémová rúra a náradie presne dosadnú na svoje miesto

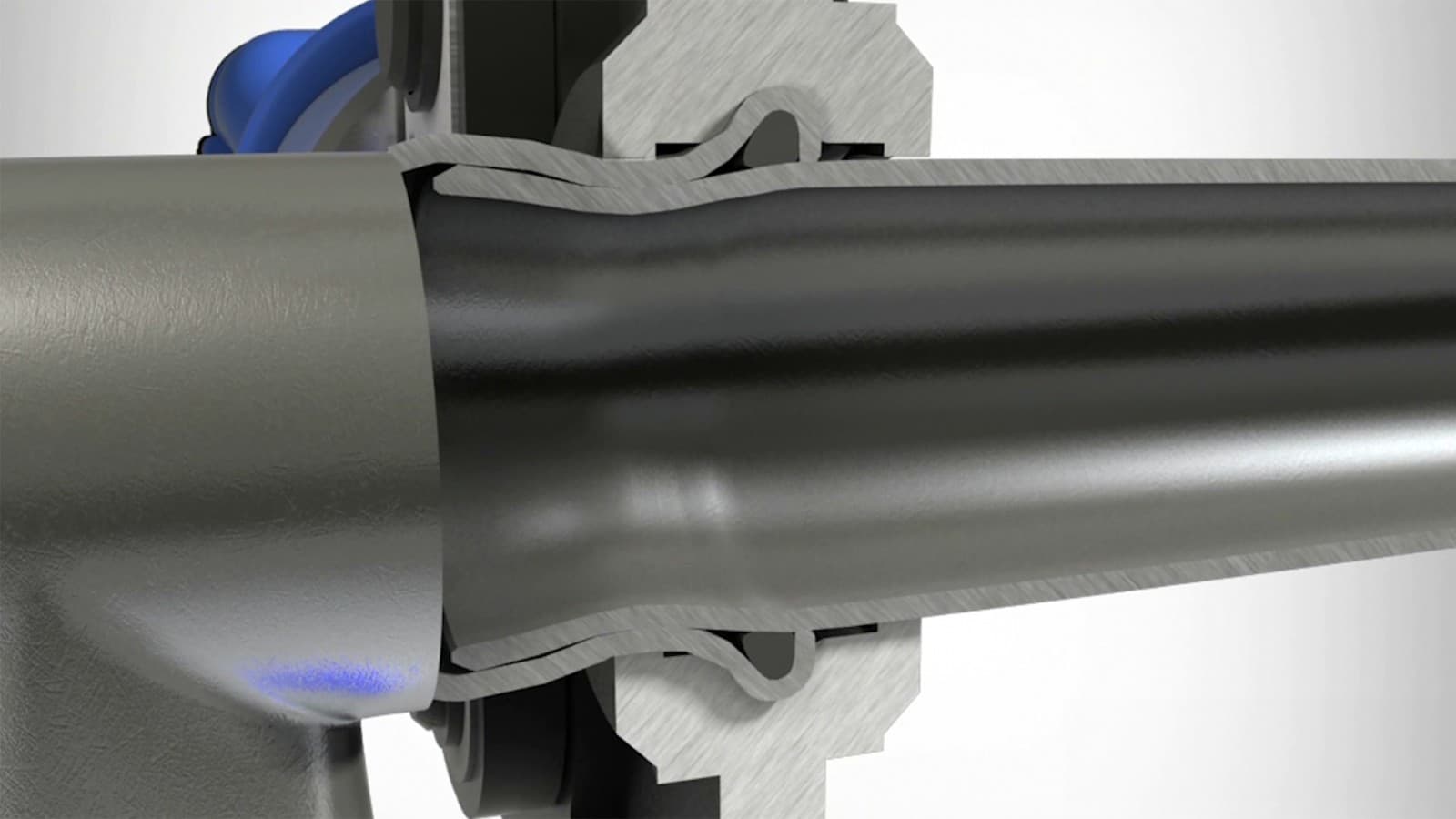

Krok 2: Systémové potrubie sa počas lisovania vytvaruje

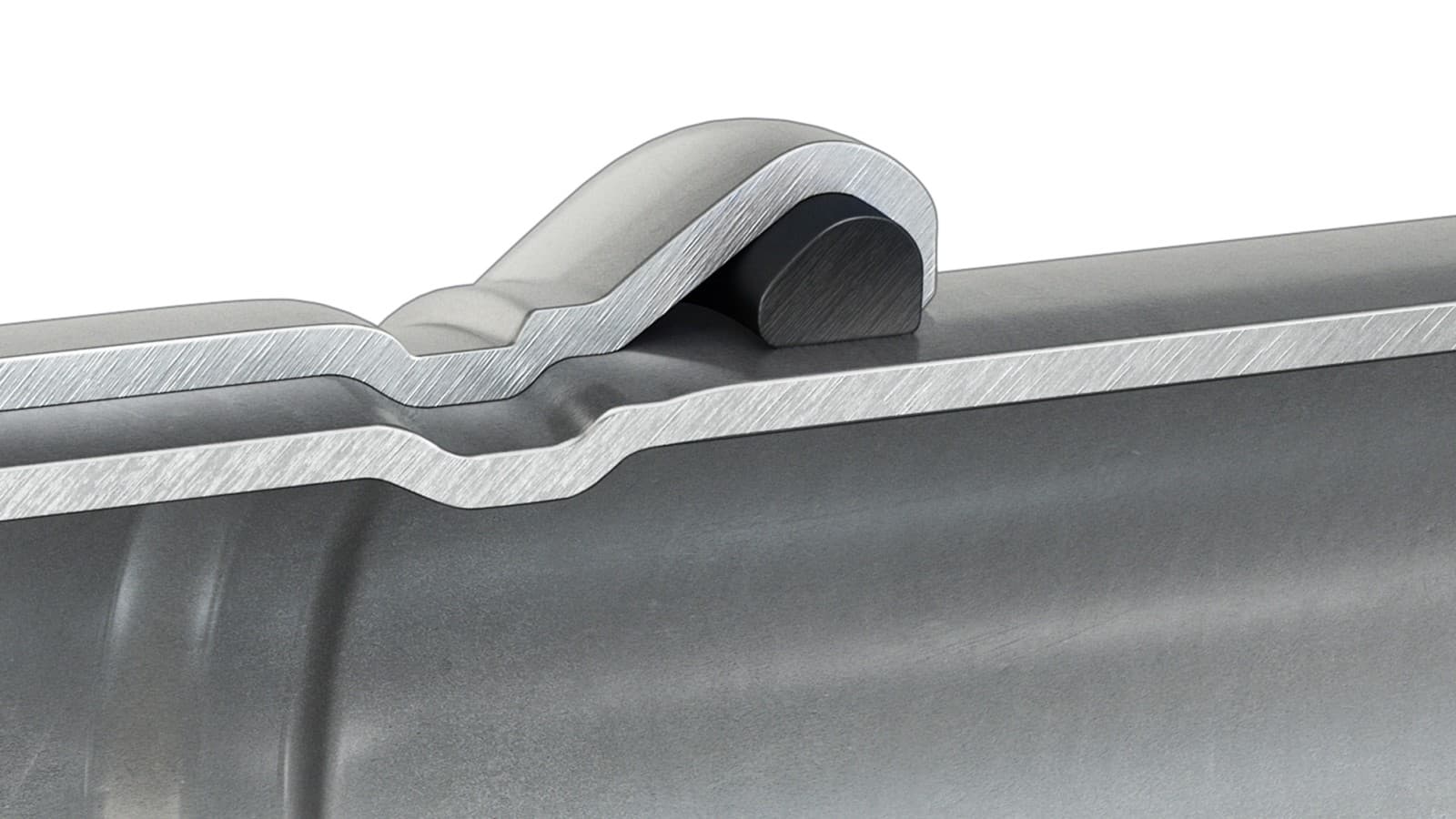

Krok 3: Tesniaci krúžok zaisťuje spoľahlivé utesnenie a trvalo pevné spojenie
lisované potrubné systémy
Geberit Mapress ušľachtilá oceľ
Od dodávky pitnej vody po zložité priemyselné zariadenia - Geberit Mapress ušľachtilá oceľ ponúka širokú škálu aplikácií.
Geberit Mapress Therm
Ekonomický a nehrdzavejúci systém lisovacieho potrubia z ušľachtilej ocele pre uzavreté chladiace a vykurovacie okruhy.
Geberit Mapress uhlíková oceľ
Geberit Mapress uhlíková oceľ je ekonomické riešenie pre uzavreté okruhy. Systém poskytuje spoľahlivé a trvalo tesné spojenia.
Geberit Mepla
Viacvrstvová rúra a lisovací systém Geberit Mepla je ideálny pre pitnú vodu, stlačený vzduch, kúrenie a klimatizáciu.
Výhody lisovaných potrubných systémov Geberit Inteligentné mechanizmy pre bezpečné spoje
Lisované potrubné systémy spoločnosti Geberit výrazne uľahčujú inštaláciu potrubia a spĺňajú požiadavky širokého spektra aplikácií. Táto technológia pripravená na budúcnosť ponúka celý rad výhod.

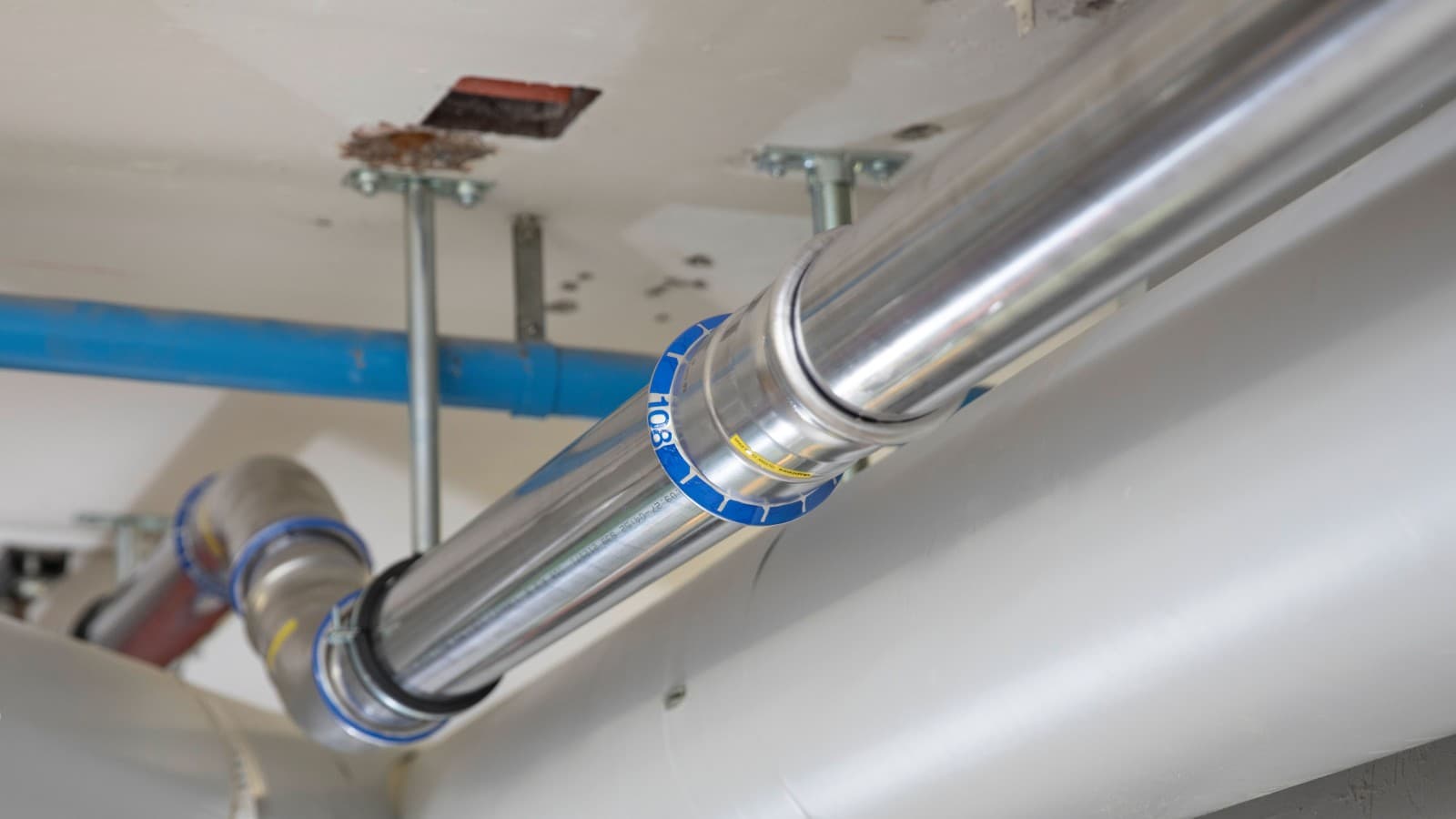

1. Bezpečné lisované spoje vďaka kontrolovanému postupu lisovania
Každá tvarovka presne navedie lisovacie čeľuste alebo lisovaciu slučku, čím sa zaručuje správne umiestnenie náradia a kontrolované vytvorenie každého spoja.
Štandardizovaný postup lisovania zaručuje trvalo vysokú kvalitu spojov bez ohľadu na to, kto montáž vykonáva.
Pre používateľov to znamená maximálnu spoľahlivosť procesu, reprodukovateľné výsledky a spoľahlivé spoje pri každej inštalácii – jednoducho, efektívne a profesionálne.

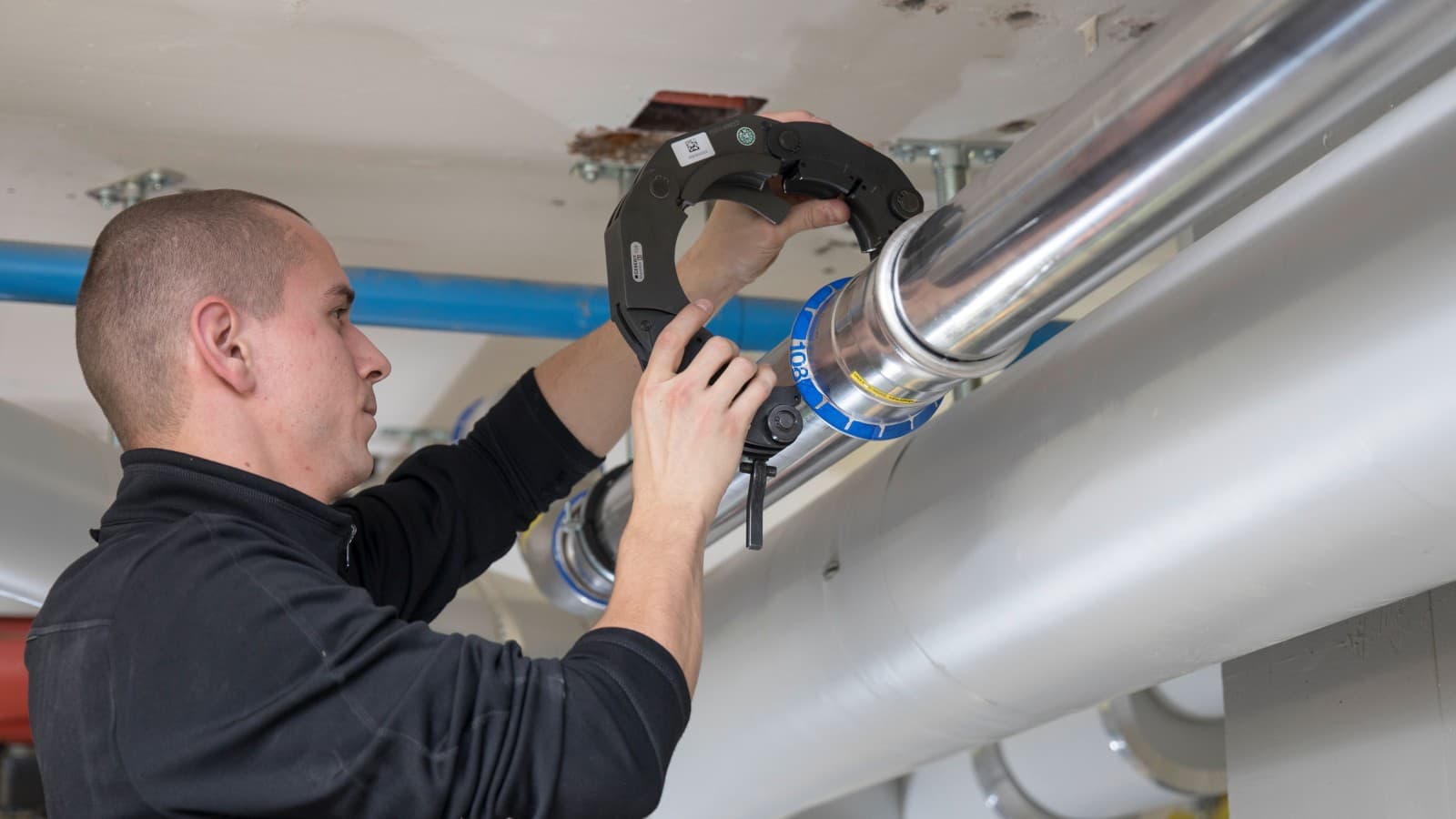

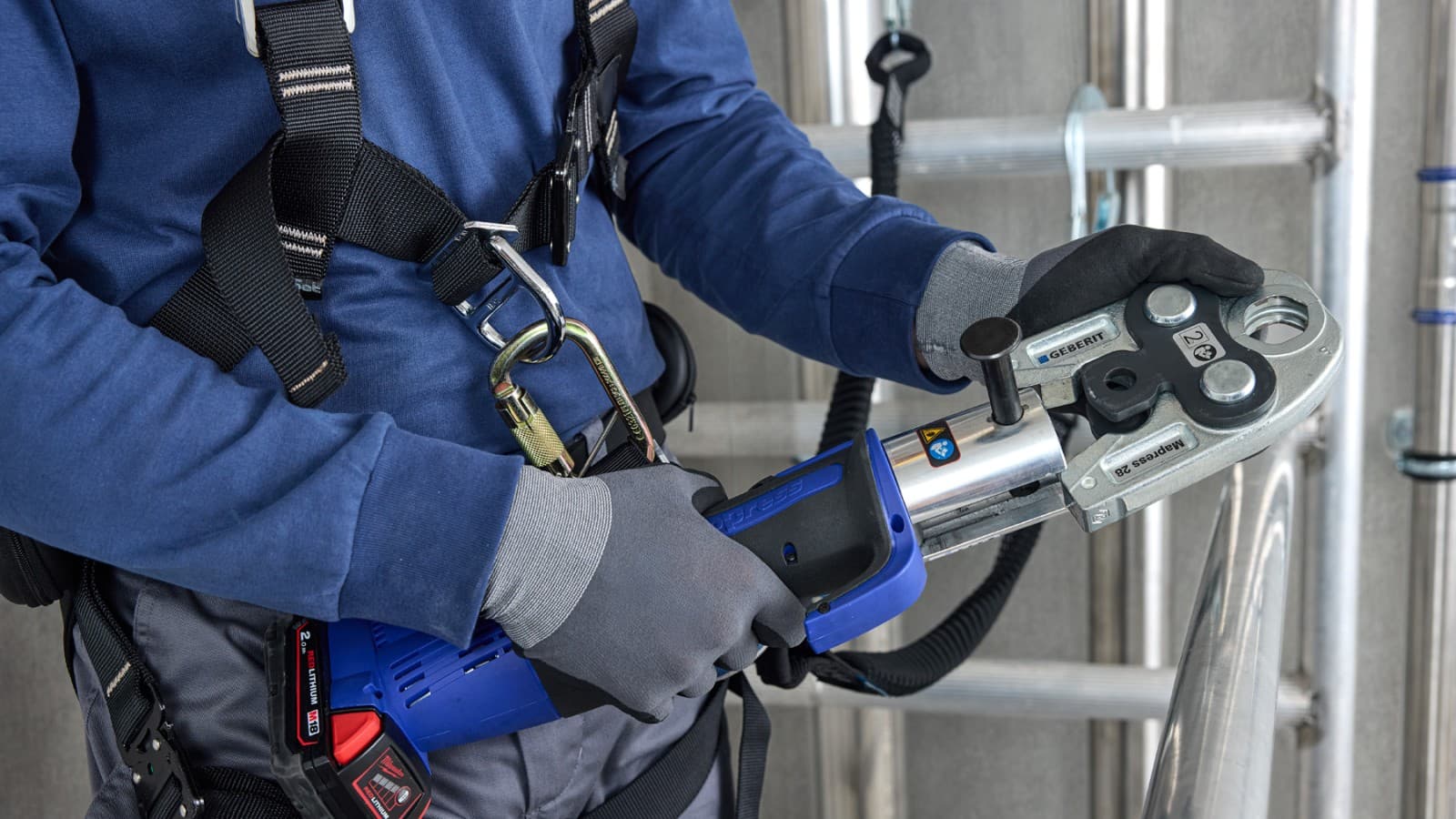

2. Ľahké náradie namiesto ťažkej zváracej techniky
Zváranie rúrok si vyžaduje veľké a ťažké zariadenia, plynové fľaše a rozsiahle bezpečnostné opatrenia. To znamená, že sú s tým spojené veľká námaha a dlhá príprava.
Lisované systémy Geberit umožňujú jednoduché a bezpečné spájanie rúr bez zvárania. Spájať sa dajú pomocou kompaktného a praktického lisovacieho náradia a vhodných lisovacích čeľustí alebo objímok. Náradie je ľahké, kompaktné a pripravené na okamžité použitie – bez otvoreného ohňa, ochladzovania alebo dodatočných úprav.
Vďaka tomu je práca rýchlejšia, pohodlnejšia a produktívnejšia.

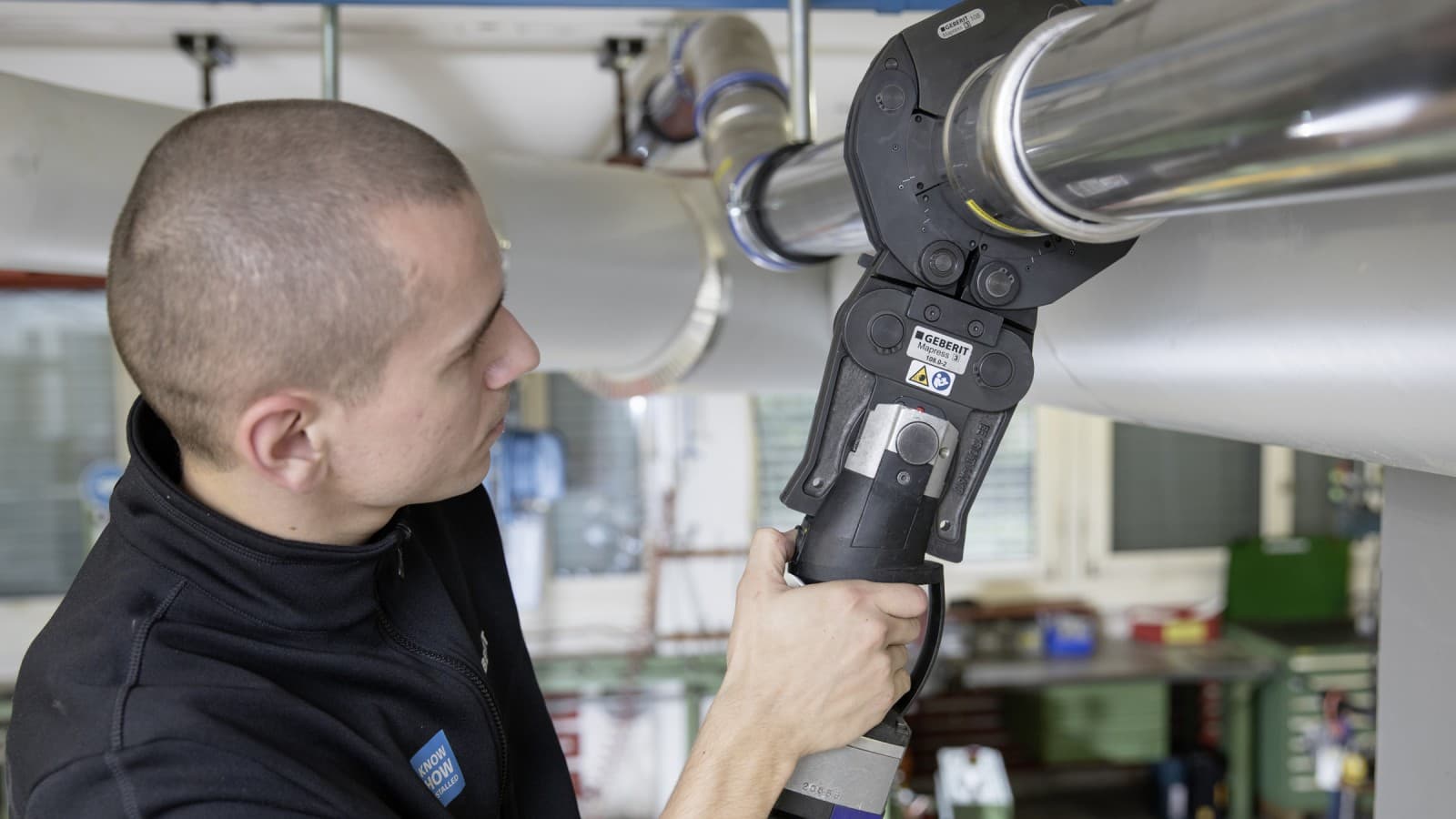

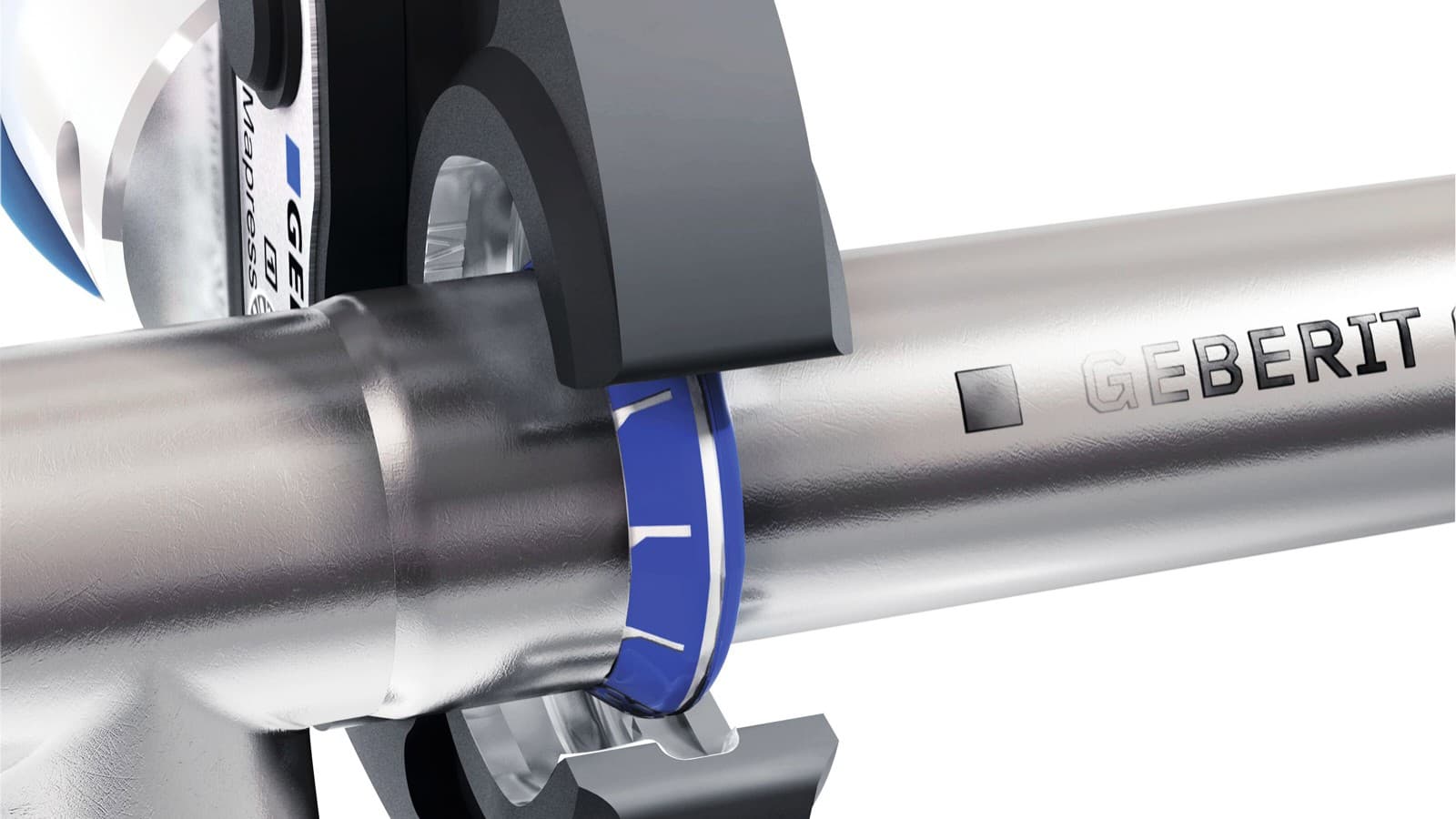

Presné vedenie lisovacích čeľustí pre spoľahlivé spoje
Špeciálna konštrukcia tvarovky zabezpečuje presné a pevné usadenie lisovacích čeľustí. To zaručuje maximálnu spoľahlivosť spoja pri každom lisovaní.

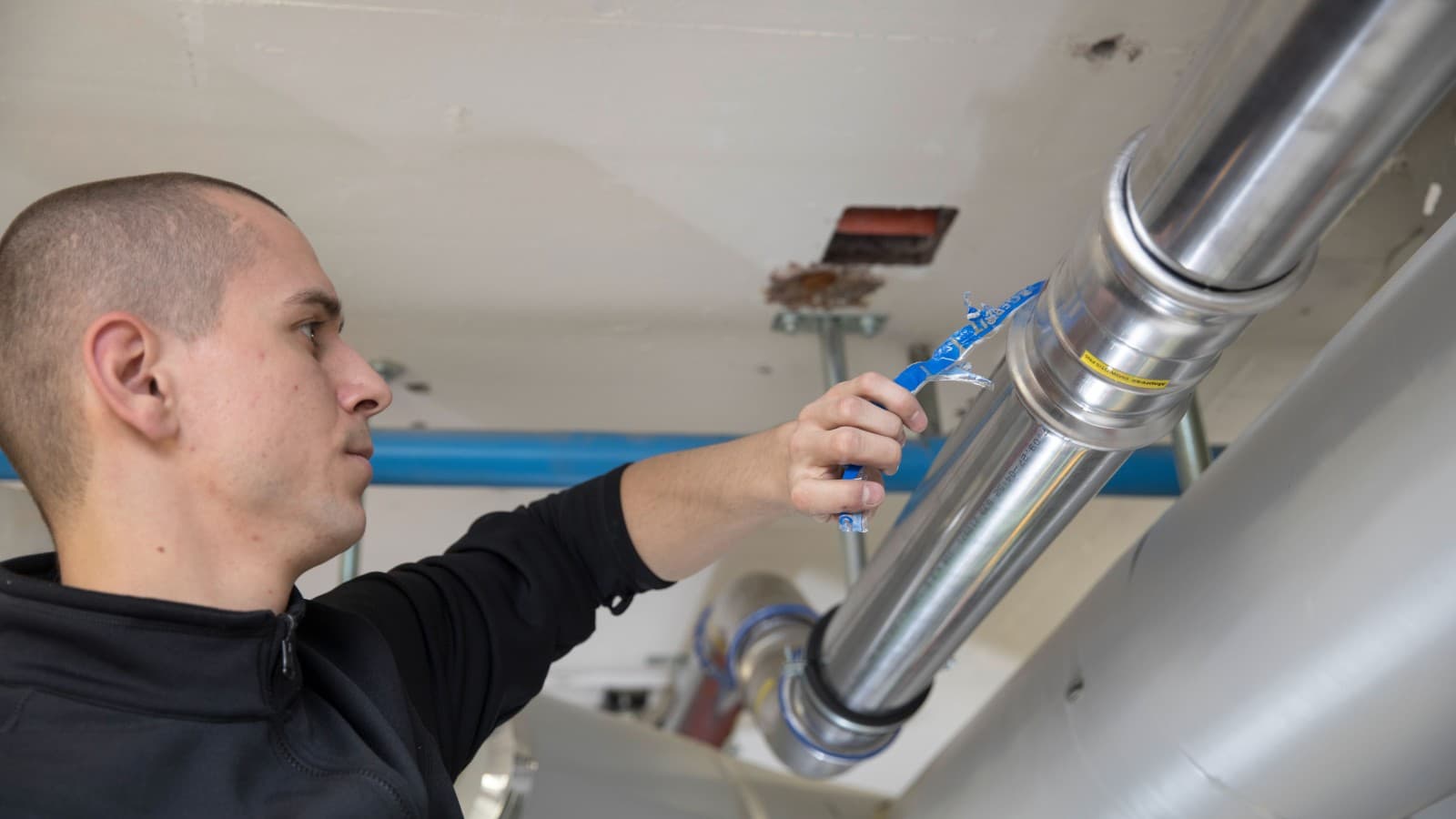

3. Okamžitá indikácia úspešného zalisovania
Systémy Geberit Mapress vám umožňujú okamžite zistiť, ktoré spoje už boli zalisované. Farebné indikátory lisovania sa počas lisovania automaticky oddelia a potom ich možno ľahko odstrániť – alebo odpadnú samy.
Počas lisovania
Indikátor lisovania sa oddelí počas lisovania a dá sa odstrániť jemným potiahnutím.
Po lisovaní
Indikátor lisovania sa automaticky oddelí po úspešnom dokončení lisovania. To uľahčuje vizuálnu kontrolu, pretože môžete ihneď vidieť, či sú všetky rúrky bezpečne spojené – aj za zhoršených svetelných podmienok.
4. Nie je potrebná následná kontrola
Všetky komponenty používané pri lisovaní sú navrhnuté tak, aby spolu dokonale spolupracovali a zabezpečili konzistentný, kontrolovaný a reprodukovateľný proces. Každé spojenie je vytvorené podľa rovnakého osvedčeného princípu. Výsledkom sú trvalo spoľahlivé a vždy kvalitné spoje.
Tento spoľahlivý proces odstraňuje potrebu časovo náročných následných kontrol jednotlivých spojov rúr, čo nielen šetrí čas na stavbe, ale tiež uľahčuje presné plánovanie a znižuje potenciálne zdroje chýb počas inštalácie.

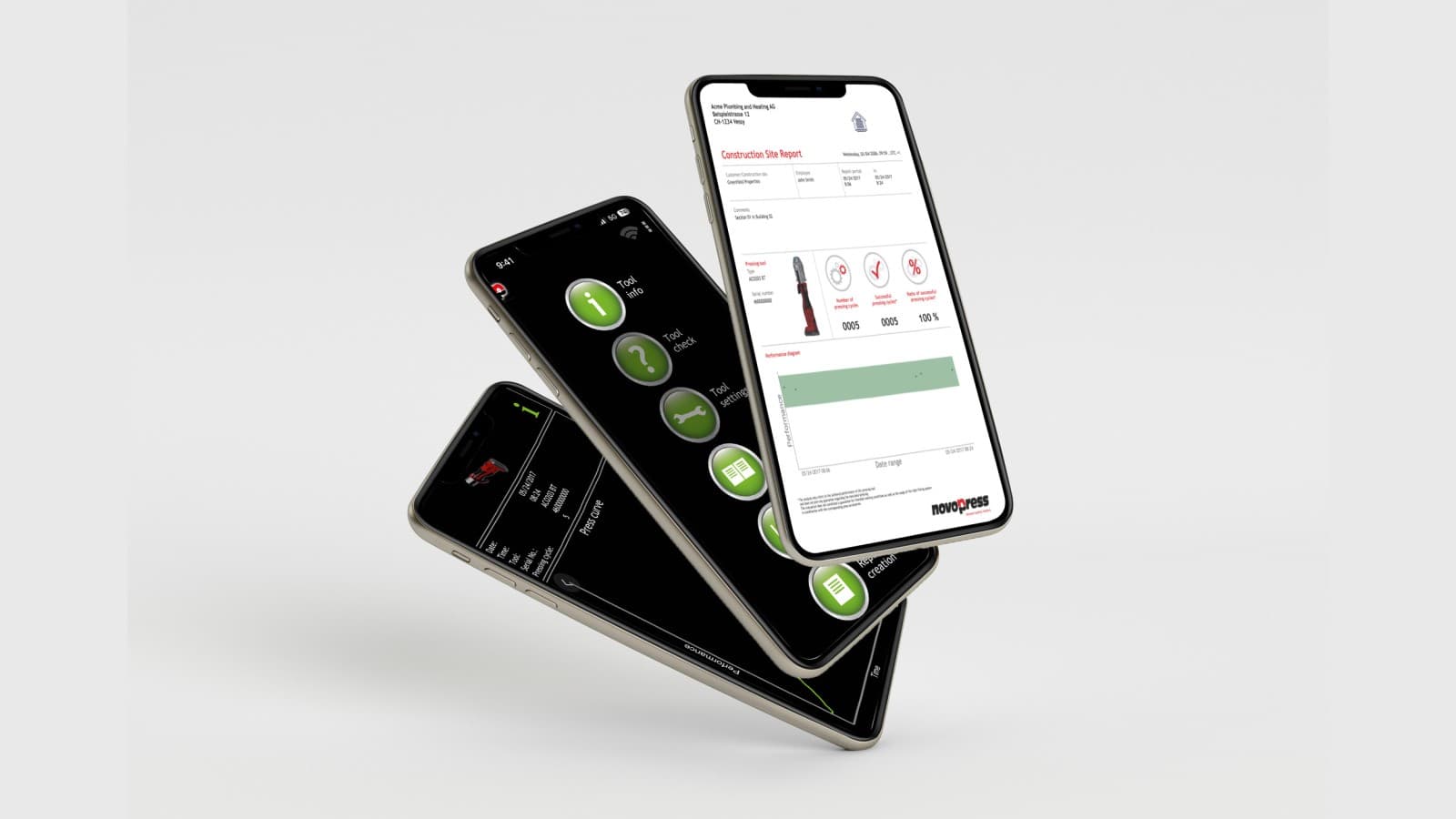

5. Sledovateľné lisovanie vďaka údajom o zariadení
Pomocou aplikácie NovoCheck môžete vyhľadávať údaje o lisovacích nástrojoch Geberit špecifické pre dané zariadenie. Aplikácia tiež umožňuje zobraziť protokol, ktorý okrem iného ukazuje, či boli všetky spoje správne zalisované. Tieto informácie môžete využiť na dokumentáciu inštalácií.

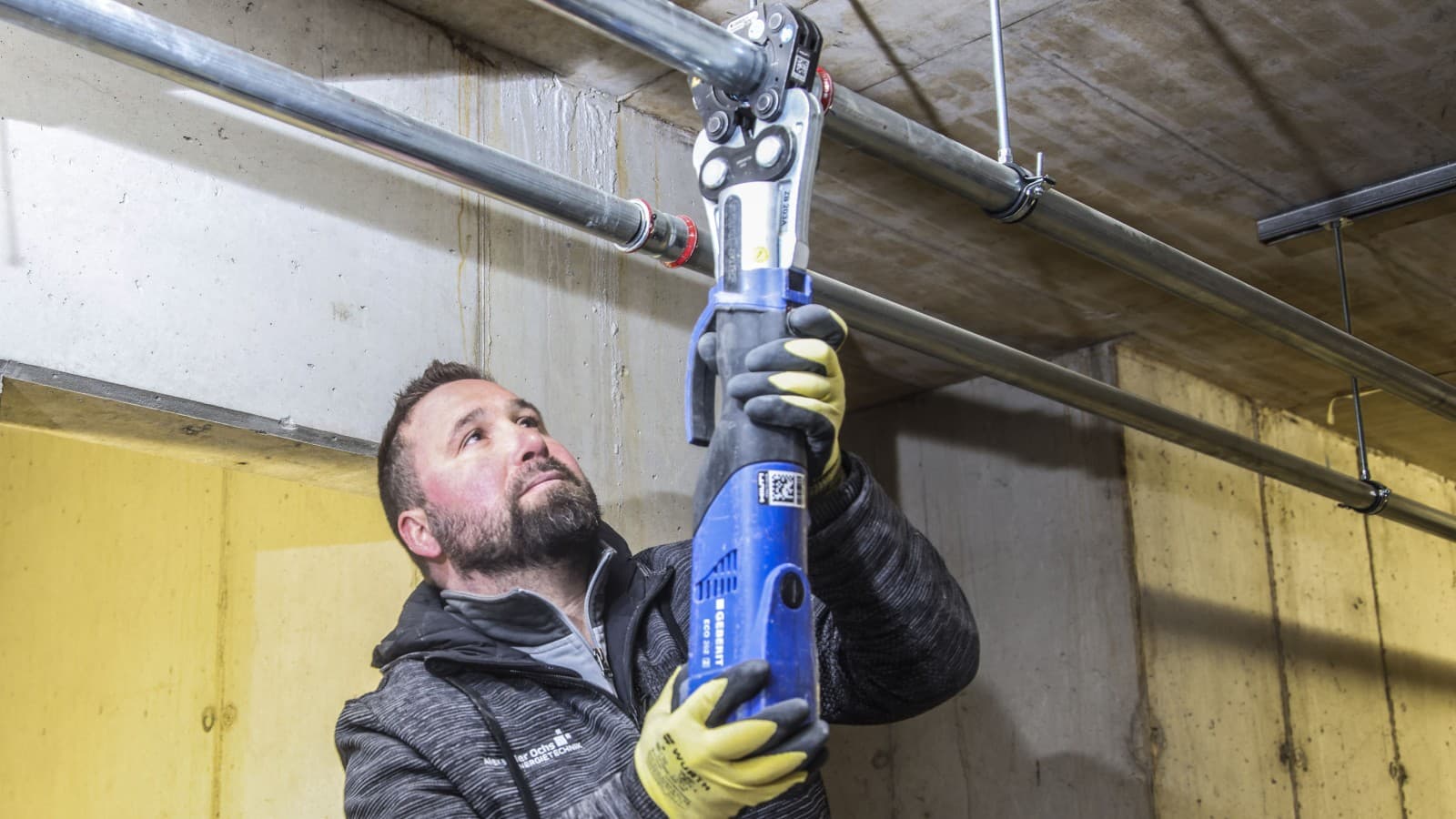

6. Rýchla dostupnosť odborníkov – nie je potrebné žiadne dodatočné školenie
Na rozdiel od zvárania nepotrebujete na lisovanie potrubných spojov žiadne rozsiahle školenie ani špeciálne certifikáty. Spoločnosť Geberit ponúka školenia pre kvalifikovaných inštalatérov a montérov potrubí v krátkom čase v rámci školení alebo priamo na mieste. Títo odborníci potom môžu bezpečne lisovať potrubné systémy.

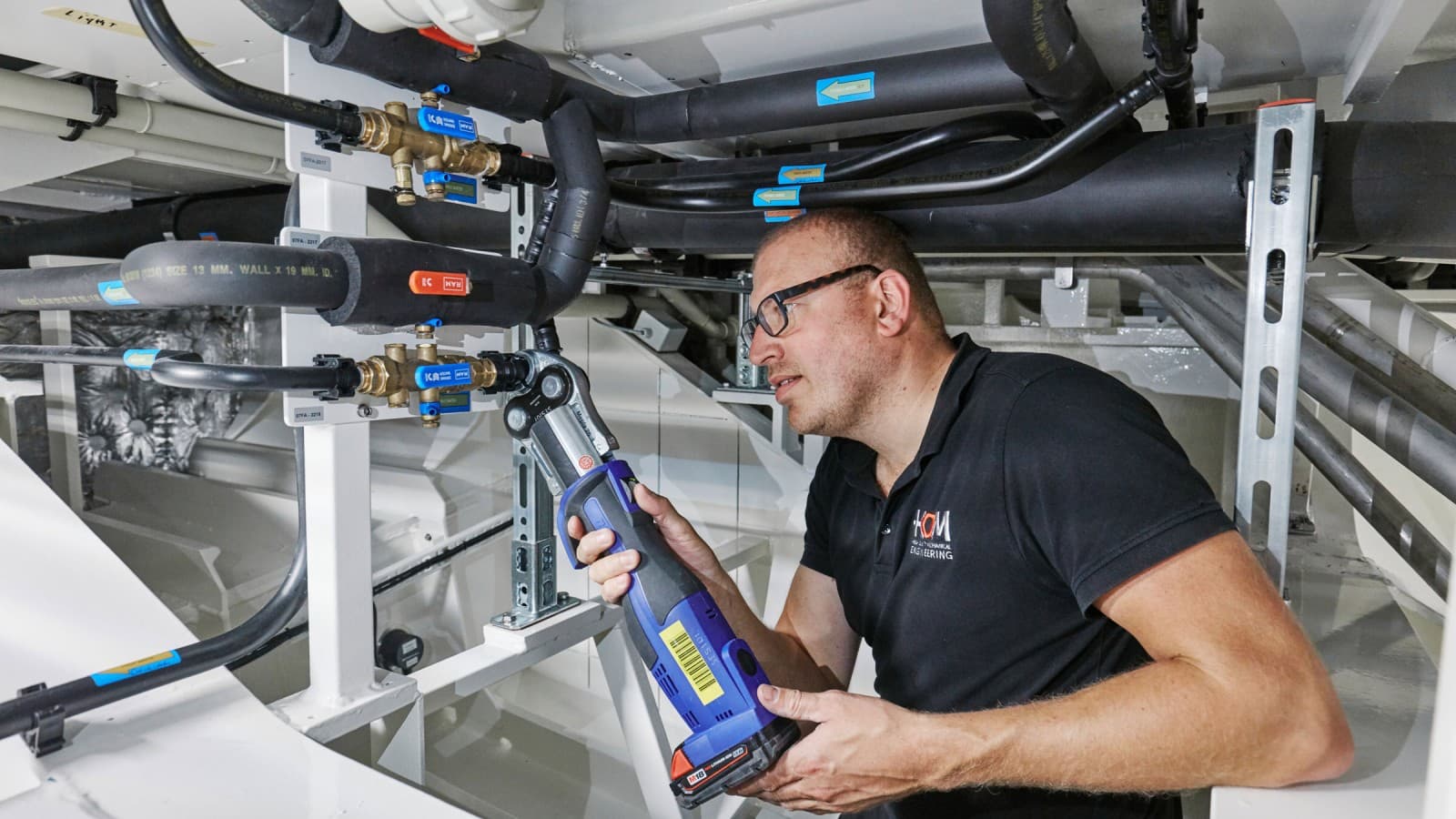

7. Žiadne riziko požiaru a bezpečnosť počas prebiehajúcich prác
Túto technológiu lisovania za studena je možné používať aj počas prebiehajúcich renovačných prác – bez prerušenia existujúcich procesov.
Spoje sa lisujú za studena a bez otvoreného ohňa, takže pri lisovaní spojov nehrozí žiadne riziko na stavenisku ani v jeho okolí. Nie sú potrebné žiadne dodatočné a časovo náročné bezpečnostné opatrenia na predchádzanie riziku požiaru.
Máte nejaké otázky? Radi vám pomôžeme.
Naši špecialisti radia projektantom, inštalatérom a ďalším odborníkom pri ich projektoch. Radi vám poradia, ako najlepšie zvládnuť vaše aktuálne výzvy pomocou našich produktov.
Často kladené otázky o lisovaných spojoch
Na aké aplikácie a médiá sú vhodné lisované spoje?
Okrem pitnej vody môžete lisované spoje využiť aj pre iné médiá, ako sú plyny alebo stlačený vzduch. Spoločnosť Geberit ponúka rôzne potrubné systémy tiež napriemyselné použitie.
Ako dlho vydržia lisované spoje?
Lisovanie je proces deformácie za studena, pri ktorom vzniká trvalé spojenie. Táto technológia spájania sa osvedčila v rôznych aplikáciách už pred viac ako 50 rokmi.
Aké sú limity lisovaných spojov?
Lisované spoje sú vhodné pre potrubia z rôznych materiálov s priemerom až do d108 / DN 100.
Keďže pri lisovaní vznikajú medzi potrubím a tvarovkou konštrukčné medzery, lisované spoje nie sú vhodné pre Aké sú limity lisovaných spojov?médiá, ktoré vyžadujú úplne bezmedzerové spojenie.
Sú lisované spoje vhodné pre agresívne alebo chemické kvapaliny?
Lisované systémy Geberit Mapress sú vhodné pre širokú škálu médií, vrátane chemikálií. V mnohých prípadoch záleží na druhu média, jeho koncentrácii, prevádzkových parametroch a požadovanom potrubnom systéme.
Ohľadom konkrétneho posúdenia kontaktujte našich špecialistov.
