Geberit Silent-Pro SuperTube Odvodnenie bez obtokových potrubí alebo sklonov
Menej potrubia – viac možností
Nové armatúry Geberit Silent-Pro SuperTube vytvárajú priestor a otvárajú úplne nový svet možností plánovania a navrhovania viacpodlažných budov. Kombinácia kanalizačného systému Geberit Silent-Pro s vysokou akustickou izoláciou s technológiou SuperTube zjednodušuje zvislé potrubia aj vo vyšších budovách:
- Odvodnenie viacpodlažných budov bez zakázaných zón pripojenia
- Horizontálne potrubia sa môžu umiestniť bez spádu až do 6 metrov s priemerom d110 alebo do 4 metrov s priemerom d90
- Obtokové potrubia už nie sú potrebné
- Vyššia úroveň využitia budovy vďaka vyššej hydraulickej kapacite
Sanitárne plánovanie bez kompromisov Vaše výhody
Odstránenie obtokového potrubia umožňuje zefektívniť zvislé potrubie kanalizačného systému.
Vodorovné inštalácie potrubia bez sklonu až do 6 mm.
Odbočky Geberit Silent-Pro SuperTube dosahujú o 15 % vyšší výkon odtoku v porovnaní so systémami konvenčnej kanalizácie
Výška miestnosti v pivniciach alebo podzemných parkoviskách sa dá plne využiť, pretože zmena smeru sa dá viesť blízko stropu a pri dĺžkach do 6 metrov nie je potrebný žiadny sklon.
Regulované odtoky v kanalizačnom systéme

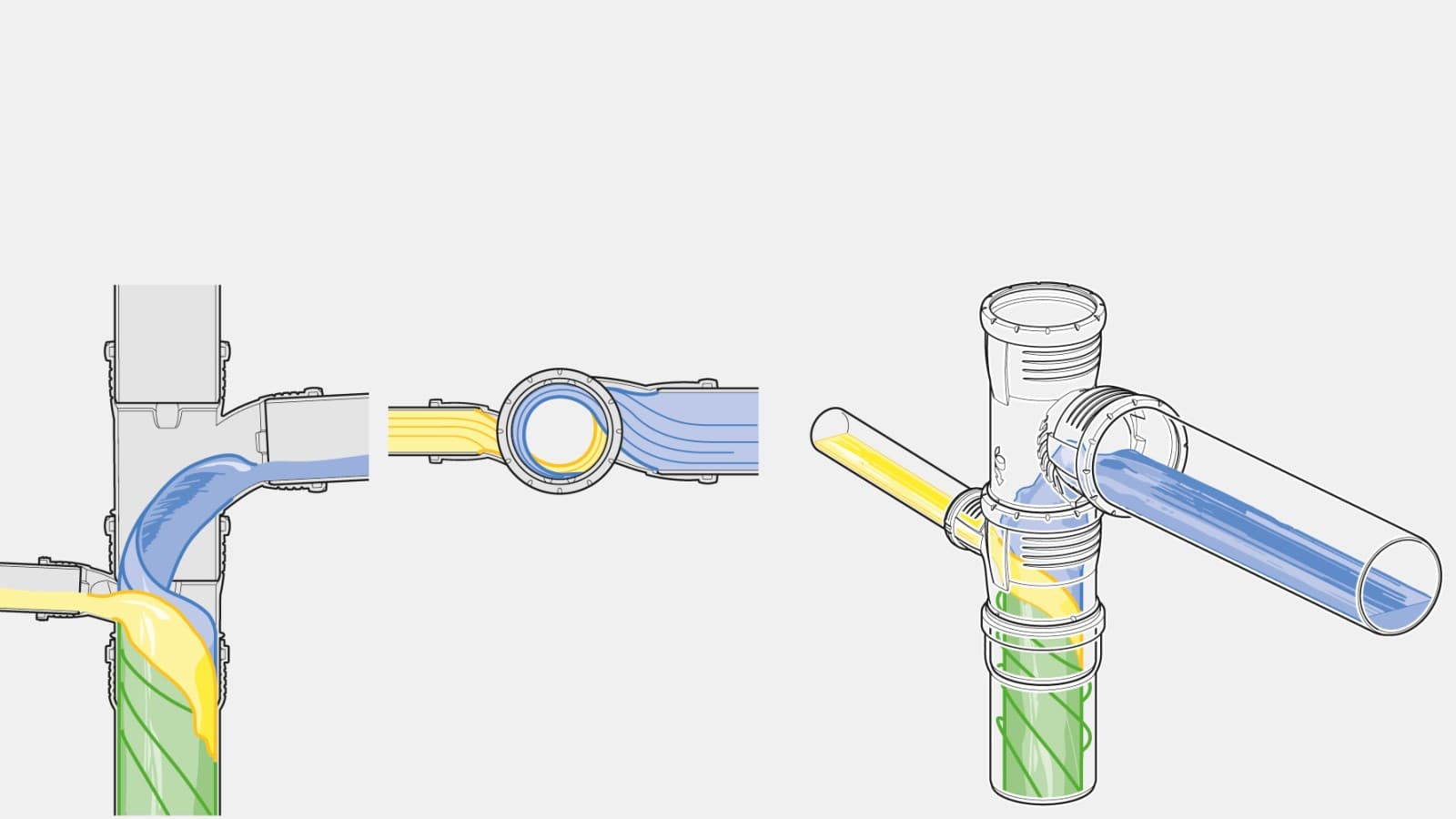

Výsledkom troch sofistikovaných armatúr je hydraulicky optimalizovaný kanalizačný systém na princípe SuperTube s kontinuálnym vzduchovým stĺpom v celom kanalizačnom systéme. Tým je zabezpečené neustále odvzdušňovanie kanalizačného potrubia bez obtoku.
Bezproblémové fungovanie kanalizačného systému s Geberit Silent-Pro SuperTube potvrdil nezávislý skúšobný inštitút TÜV Rheinland.
Prvky Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube v skratke Ako funguje kanalizačný systém
Systémy konvenčnej kanalizácie vyžadujú zóny bez pripojenia. Kanalizačné potrubie sa odvzdušňuje pomocou obtokového potrubia a 45° ohyby odvádzajú odpadovú vodu. Horizontálne potrubia musia mať v kanalizačnom potrubí sklon. Všetky tieto požiadavky vedú k úbytku priestoru, a teda k zmenšeniu úžitkovej plochy.

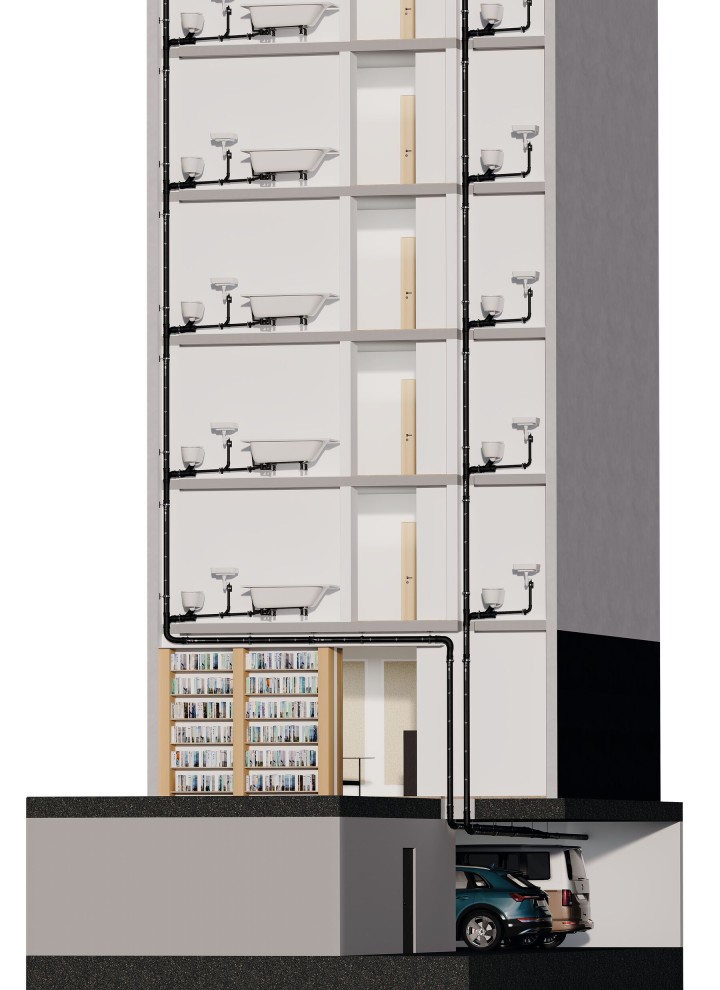

Tu sa Geberit Silent-Pro SuperTube dokáže postarať o optimálne využitie dostupného priestoru. Kontinuálny vzduchový stĺp v celom kanalizačnom systéme odvzdušňuje kanalizačné potrubie. Zakázané spojovacie zóny a obtokové potrubia pre odvodnenie budov už nie sú potrebné. Horizontálne potrubia plánované s Geberit Silent-Pro SuperTube nemusia mať sklon kanalizačného potrubia až do 6 m pri priemere d110 a do 4 m pri priemere d90.
S Geberit Silent-Pro SuperTube neexistujú žiadne obmedzenia spojené so systémami konvenčnej kanalizácie.
Plánovanie s Geberit Silent-Pro SuperTube Plánovanie sanity je jednoduché
Pri plánovaní kanalizačného systému Geberit Silent-Pro SuperTube pomáhajú osvedčené nástroje na plánovanie Geberit BIM Plug-in a Geberit ProPlanner. Tieto plánovacie nástroje umožňujú rýchle a bezchybné modelovanie a validáciu kanalizačného systému. Geberit Silent-Pro SuperTube sa riadi jasnými pravidlami plánovania pre celú sekciu. Okrem všeobecne platných pravidiel pre kanalizačné systémy je potrebné zohľadniť dva jasné body:
- Odbočky Geberit Silent-Pro Carve sa majú plánovať všade tam, kde boli predtým plánované odbočky vo zvislých potrubiach.
- Pri prechode odpadového potrubia do vodorovného zberného potrubia alebo pri návrhu odsadenia sa musia dodržiavať príslušné pravidlá plánovania pre Geberit Silent-Pro SuperTube.
Inak sa odbočky kanalizačného potrubia a zberné potrubia plánujú v súlade s miestnou normou alebo normou DIN EN 12056-2:2001-01. Plánovanie kanalizačného potrubia nebolo nikdy jednoduchšie.
Viac informácií o plánovaní kanalizačného systému Geberit Silent-Pro SuperTube nájdete v našej plánovacej príručke.
Otestované a potvrdené vlastnosti pre spoľahlivý proces plánovania
TÜV Rheinland LGA Products Nemecko. Systém bol testovaný v porovnaní so systémami konvenčnej kanalizácie v súlade s DIN EN 12056-2.
Rovnaké zvukovoizolačné vlastnosti ako Geberit Silent-Pro. (Skúšobný protokol o „akustickom správaní“ v súlade s DIN 4109 a DIN EN 14366 od Fraunhoferovho inštitútu pre stavebnú fyziku IBP, Nemecko)

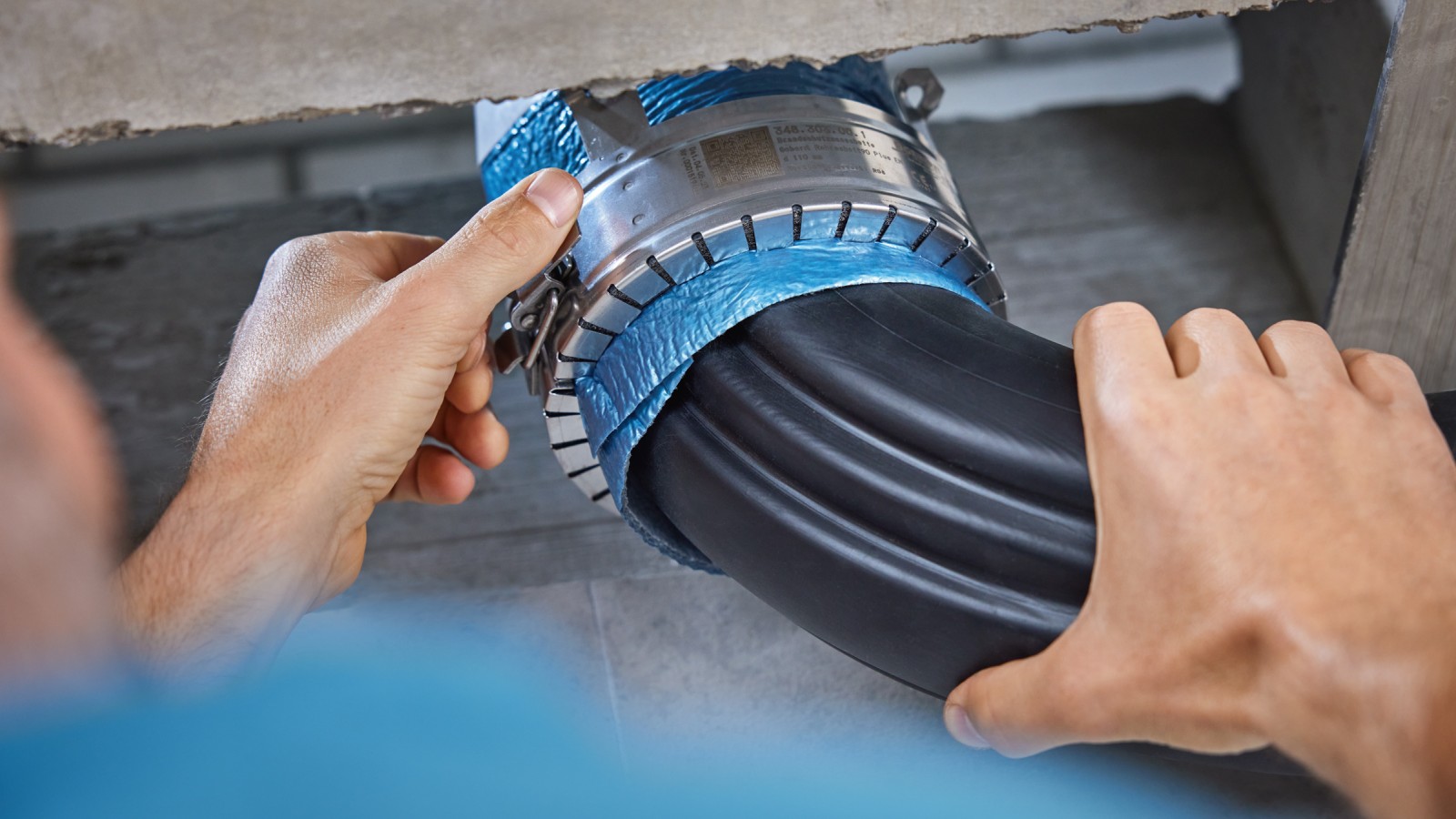

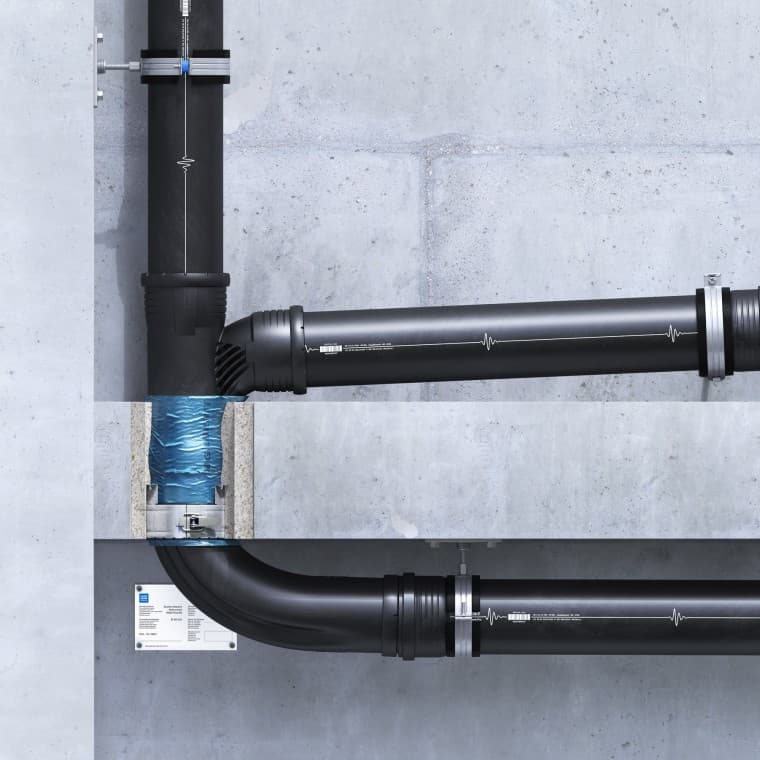

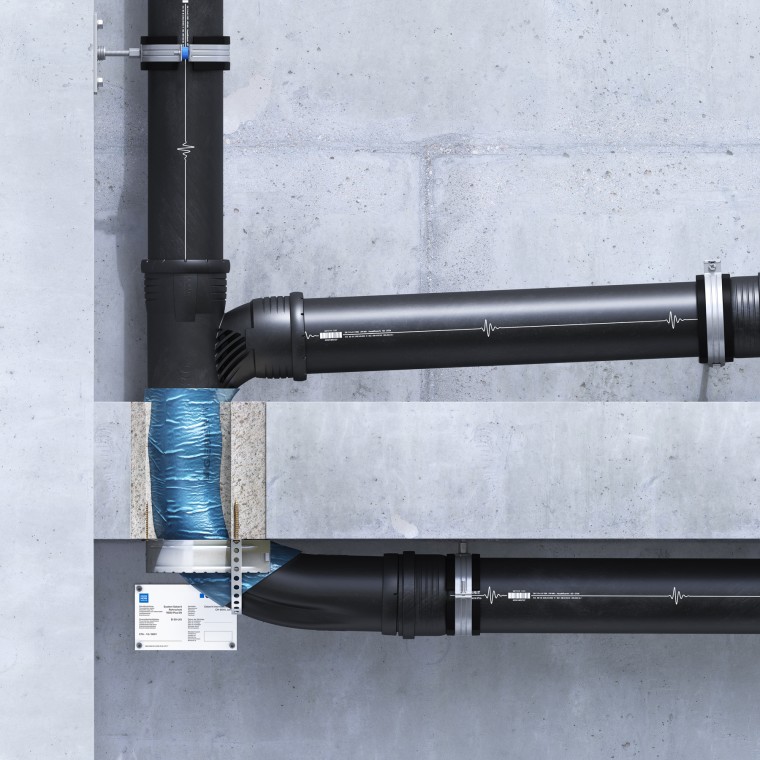

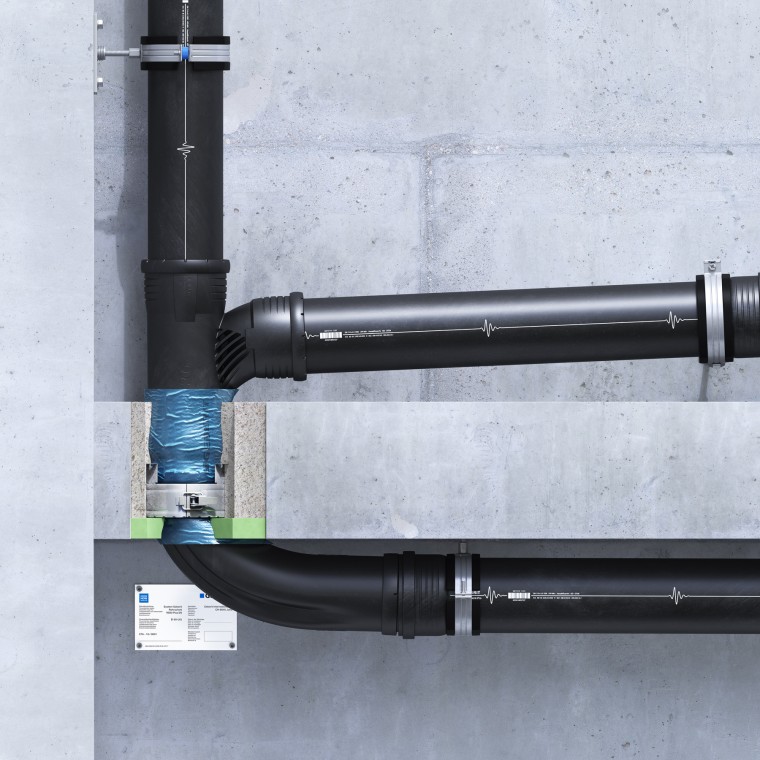

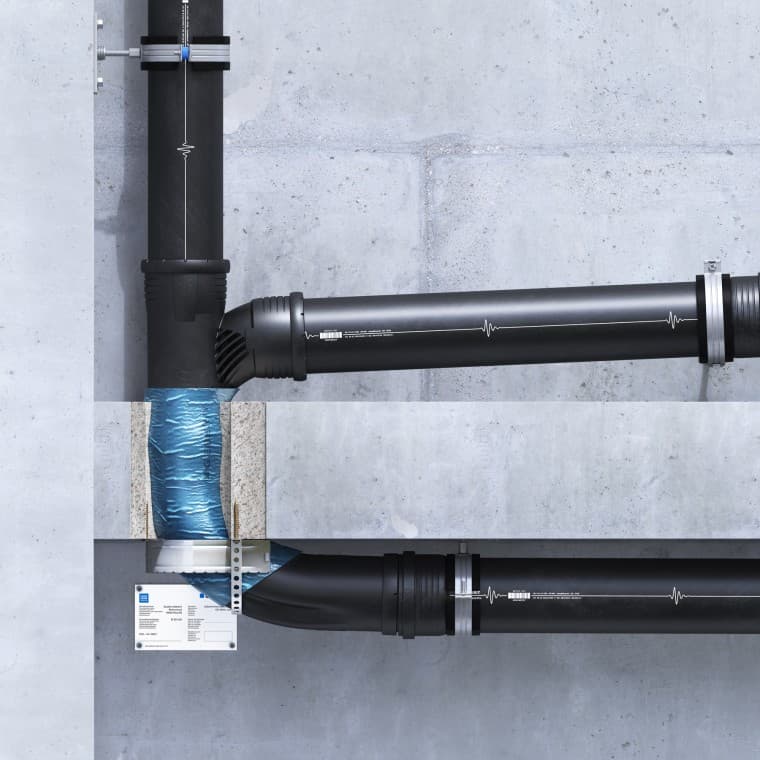

Správa o klasifikácii protipožiarnej ochrany podľa EN 13501-2 pre protipožiarny uzáver Geberit RS90 Plus EN a Geberit Silent-Pro BottomTurn.
Okrem Geberit BIM Plug-in patria medzi ďalších externých poskytovateľov Linear, Dendrit a Trimble.
Nástroje na plánovanie pre Geberit Silent-Pro SuperTube
Geberit BIM Plug-in
Na podporu procesu plánovania technických systémov budov ponúka spoločnosť Geberit okrem bežných údajov CAD aj obsah BIM špecifický pre výrobcu. Údaje pozostávajú z parametrických 3D modelov, ktoré obsahujú metainformácie špecifické pre jednotlivé výrobky. Vďaka tomu je oveľa jednoduchšie vykonávať digitálne plánovanie technických systémov budov s výrobkami Geberit v plánovacom softvéri Autodesk® Revit® – od virtuálneho modelu budovy až po zoznam materiálu.
