Geberit Pluvia Podtlakový systém odvodnenia strechy
Menej potrubia – vyšší výkon
S Geberit Pluvia ponúka Geberit vysoko výkonný odvodňovací systém pre veľké alebo zložité strechy. Podtlakový odvodňovací systém strechy zaručuje efektívny a spoľahlivý výkon aj pri silných dažďoch.
Na rozdiel od bežných odvodňovacích systémov strechy vyžaduje Geberit Pluvia podstatne menej materiálu a priestoru. To umožňuje efektívnejšie využitie dostupného priestoru počas fázy plánovania.
Geberit Pluvia sa osvedčil po celom svete počas desaťročí používania a je vhodný pre takmer akýkoľvek tvar strechy.
Geberit poskytuje aj poradenstvo špecifické pre daný projekt a podporu pri plánovaní. Pre rýchle a spoľahlivé plánovanie môžu používatelia využiť aj Geberit BIM Plug-in pre AutoDesk® Revit®.
Prečo si vybrať Geberit Pluvia?
Flexibilné možnosti
Geberit Pluvia sa dá použiť na rôzne tvary striech.
Úspora materiálu
Vysoký výkon s menšími priemermi rúrok, menším počtom strešných vtokov a menším počtom pripojení.
Efektívne využitie priestoru
Vďaka horizontálnej inštalácii potrubí systém Geberit Pluvia nespôsobuje žiadnu stratu využiteľného priestoru.
Nenáročná údržba
Vysoká rýchlosť prúdenia v naplnených potrubiach vytvára podtlak, ktorý prispieva k samočistiacej funkcii systému.
Komponenty Geberit Pluvia
Od strechy až po podzemné potrubné pripojenie – dokonale zladené komponenty zaručujú plne funkčný ucelený systém. Inteligentné konštrukčné detaily a konzistentne vysoká kvalita materiálov zabezpečujú odolnosť, bezpečnosť a hladký chod.
Potrubný systém Geberit PE
Strešné vtoky Geberit Pluvia sú pripojené ku zvislej kanalizácii pomocou rúr Geberit PE, ktoré sú položené voľne a horizontálne pod strechou.
Osvedčený potrubný systém Geberit PE je známy svojou vysokou odolnosťou voči namáhaniu. Jednotné zvárané spoje potrubného systému Geberit PE mu umožňujú zvládnuť vysoké tlaky, ktoré sa vyskytujú v strešných odtokových systémoch, ako je Geberit Pluvia.
Geberit ponúka patentovaný upevňovací systém pre profesionálnu inštaláciu potrubia.
Strešné vtoky Geberit Pluvia
Vďaka modulárnej konštrukcii a širokej škále variantov strešných vtokov Geberit Pluvia je systém vhodný takmer pre akúkoľvek inštalačnú situáciu na veľkých budovách a strechách.
Potrebné príslušenstvo je k dispozícii prakticky pre všetky aplikácie, čo robí systém veľmi flexibilným.
Výhody:
- Spoľahlivé utesnenie pomocou tesnenia príruby Geberit EPDM.
- Každý strešný vtok je individuálne testovaný na tesnosť vo výrobnom závode.
- Funkčný disk zabraňuje nasávaniu vzduchu.
- Otočná poistná tyč pre jednoduchú inštaláciu.
Núdzový prepad Geberit Pluvia: Strešné vtoky Geberit Pluvia možno ľahko prerobiť na použitie v núdzovom prepadovom systéme.
Planning with the Geberit Pluvia product finder
The Geberit Pluvia product finder helps you select the right roof outlet, accessories and installation instructions for your specific roof structure. In just a few clicks, you can find the perfect solution to suit your constructional situation.
Upevňovací systém Geberit Pluvia
Na zvýšenie bezpečnosti a stability horizontálneho potrubia je k dispozícii špeciálny upevňovací systém. Ten zabraňuje prenosu síl spôsobených tepelnou rozťažnosťou potrubia na konštrukciu budovy. Upevňovací systém vyžaduje len minimálny zásah do konštrukcie budovy, vďaka čomu je ideálny aj na použitie na ľahkých strechách.
Výhody:
- Upevňovacie body sú potrebné na konštrukcii budovy len každých 2,5 metra.
- Vďaka univerzálnym napínacím klinom sa dá ľahko inštalovať pomocou kladiva.
- Upevnenie pomocou elektrofúznej pásky umožňuje neskoršie určenie kotviacich bodov.
- Ideálne pre ľahké strechy, pretože na konštrukciu budovy pôsobia len slabé sily.
Geberit Pluvia upevňovací systém
Upevňovací systém Geberit Pluvia, ktorý sa skladá len z niekoľkých komponentov, zvyšuje bezpečnosť a stabilitu.
Výrazne znižuje bočné pohyby alebo kolísanie, ktoré môžu nastať v dôsledku vysokej rýchlosti odtoku vody.
Upevňovací systém je možné dodatočne namontovať aj na systémy, ktoré sú už nainštalované a v prevádzke.
Odporúčaná inštalácia
- d90–d125 od výšky zavesenia 60 cm
- d160–d315 od výšky zavesenia 30 cm
Rýchly sprievodca inštaláciou Príklady vybraných stavebných situácií
Inštalácia systému Geberit Pluvia sa líši v závislosti od stavebných podmienok a požiadaviek projektu.
Referenčné projekty
Keď Pluvia zachraňuje futbal
Strešný odvodňovací systém Geberit Pluvia je inštalovaný na mnohých futbalových štadiónoch po celom svete.
Sortiment Geberit Pluvia Produkty, technické informácie a ďalšie
Máte nejaké otázky? Radi vám pomôžeme.
Naši špecialisti radia projektantom, inštalatérom a ďalším odborníkom pri ich projektoch. Radi vám poradia, ako najlepšie zvládnuť vaše aktuálne výzvy pomocou našich produktov.
Objavte podobný obsah
Geberit PE
Geberit PE je vďaka odolnosti voči nárazom a chemikáliám vhodný na širokú škálu aplikácií odvodnenia v technických systémoch budov a v priemysle.
Energeticky úsporná vetracia hlavica Geberit ERV
Energeticky úsporná vetracia hlavica Geberit ERV zabraňuje zbytočným tepelným stratám a tým zvyšuje energetickou účinnosť budovy.

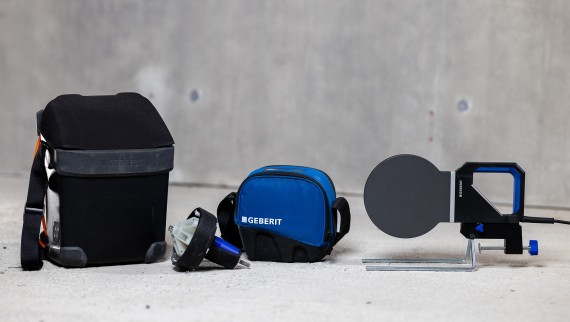

Náradie Geberit pre kanalizačné systémy
