Geberit Silent-db20 SuperTube Kanalizačný systém s vynikajúcou zvukovou izoláciou
Komponenty technológie Geberit Silent-db20 SuperTube sú navrhnuté tak, aby spolu dokonale spolupracovali, čo umožňuje priestorovo úsporné inštalácie odpadových vôd vo výškových budovách.
Je to ideálny systém pre vysoké nároky na zvukovú izoláciu, pretože jeho zvukovoizolačné vlastnosti zabezpečujú pokojné prostredie.
Geberit Silent-db20 SuperTube eliminuje potrebu paralelného ventilačného potrubia, čím sa získa viac obytného priestoru a podlahovej plochy.
Potrubia s menšími rozmermi umožňujú použitie menších inštalačných šácht. Geberit Silent-db20 SuperTube má vysokú hydraulickú kapacitu 12 l/s pri rozmeroch potrubia d110.
Technické výhody Geberit Silent-db20 SuperTube
Otestovaná kvalita a hydraulický výkon
Kvalita a hydraulický výkon SuperTube boli testované a potvrdené spoločnosťou TÜV Rheinland LGA Products GmbH.
Vynikajúca zvuková izolácia
Geberit Silent-db20 SuperTube spĺňa rovnaké požiadavky na zvukovú izoláciu ako konvenčný systém s potrubím d160 a obtokom s prietokom 9,5 l/s.
Overená protipožiarna ochrana
Správa o klasifikácii protipožiarnej ochrany v súlade s normou EN 13501-2 pre protipožiarne uzávery Geberit RS90 Plus EN a kolená Geberit Silent-db20 BottomTurn (Inštitút pre testovanie materiálov, Univerzita v Štutgarte).
Jednoduché plánovanie
Pomocou programu Autodesk® Revit® môžete plánovať sanitárne systémy s Geberit Silent-db20 SuperTube.
Geberit SuperTube - rýchly prehľad Takto systém funguje
Konvenčné odpadové systémy vo výškových budovách vyžadujú veľa priestoru pre potrubia s priemerom d160 a dodatočné sekundárne ventilačné potrubia s priemerom d90.
Pod stropmi musí byť tiež dostatok priestoru, aby horizontálne potrubia mali správny sklon. Typická hydraulická kapacita za týchto podmienok je 12,4 l/s.

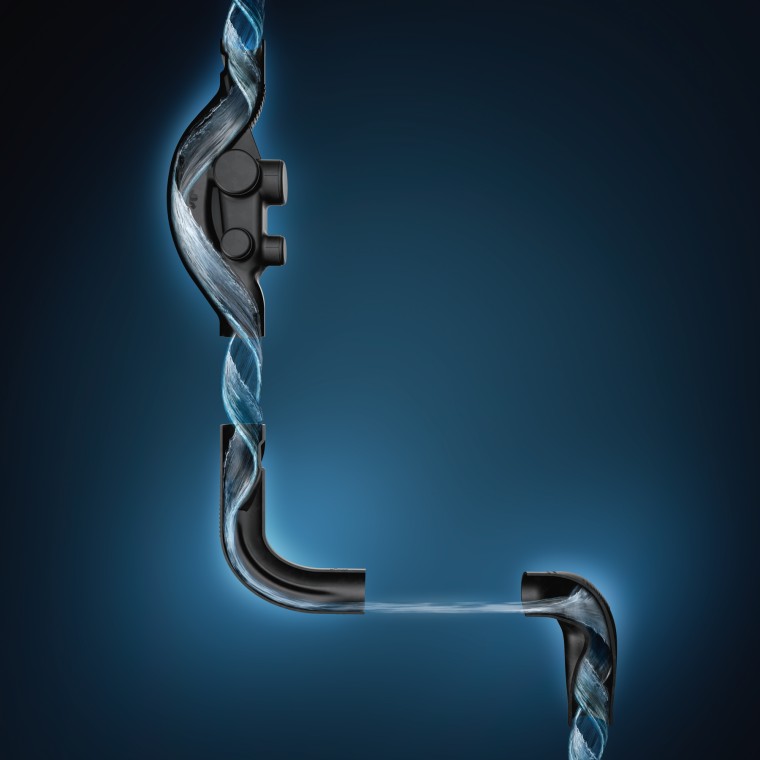

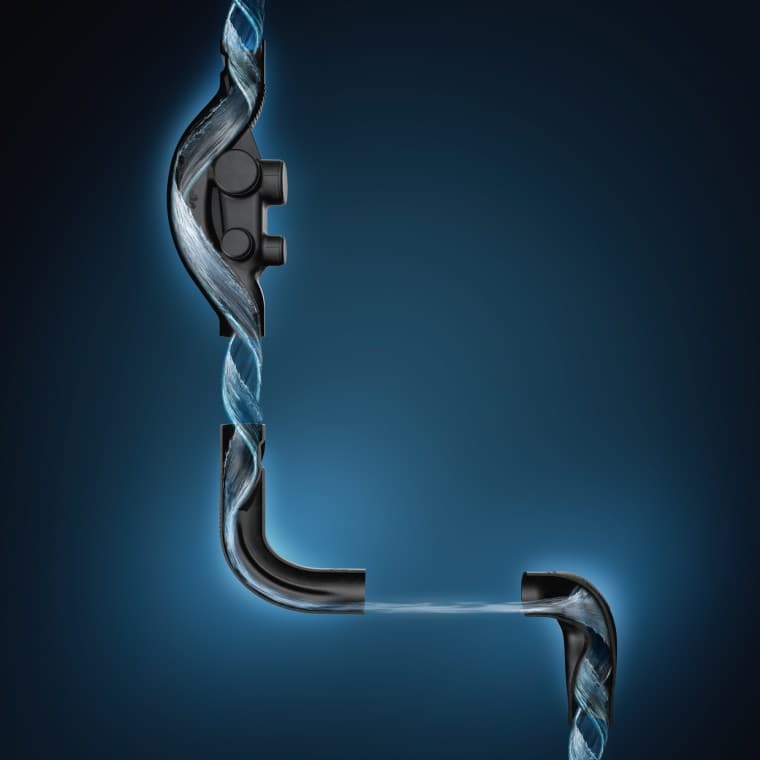

Technológia Geberit SuperTube pomáha zvýšiť obytný a podlahový priestor vytvorením súvislého vzduchového stĺpca v potrubí. To umožňuje potrubiu dosiahnuť hydraulickú kapacitu 12 l/s s menším priemerom d110 a bez dodatočného sekundárneho vetrania.
Vodorovné potrubia je možné inštalovať aj bez sklonu v dĺžke až 6 metrov.
Vysoko zvukovo izolačný odpadový systém Pre výškové budovy s požiadavkami na zvukovú izoláciu
Odpadový systém Geberit Silent-db20 sa vyznačuje vysokou vlastnou hmotnosťou. Zosilnený plast zabezpečuje výrazné zníženie vlastných vibrácií, čím sa výrazne tlmia zvuky.
Špeciálne zvukovoizolačné rebrá navyše znižujú hlučnosť v miestach nárazu, čím už samotný dizajn produktu prispieva k zníženiu hluku. Tieto vlastnosti produktu sú teraz k dispozícii aj s technológiou SuperTube. Systém odpadového potrubia s Geberit Silent-db20 SuperTube s 12 l/s spĺňa rovnaké požiadavky na zvukovú izoláciu ako konvenčný systém s d160 a obtokovým potrubím s 9 l/s.
Vylepšená zvuková izolácia pri zmenách smeru
Skúmané správanie prúdu pri odbočke z vertikálneho do horizontálneho potrubia vykazuje pri použití kolena Geberit Silent-db20 BottomTurn výrazne rovnomernejší priebeh. Podstatne nepokojnejší prúd v konvenčnej konštrukcii preto vedie aj k vyššej hladine hluku. Tieto rušivé zvuky boli v sérii pokusov preukázané aj v susedných miestnostiach.

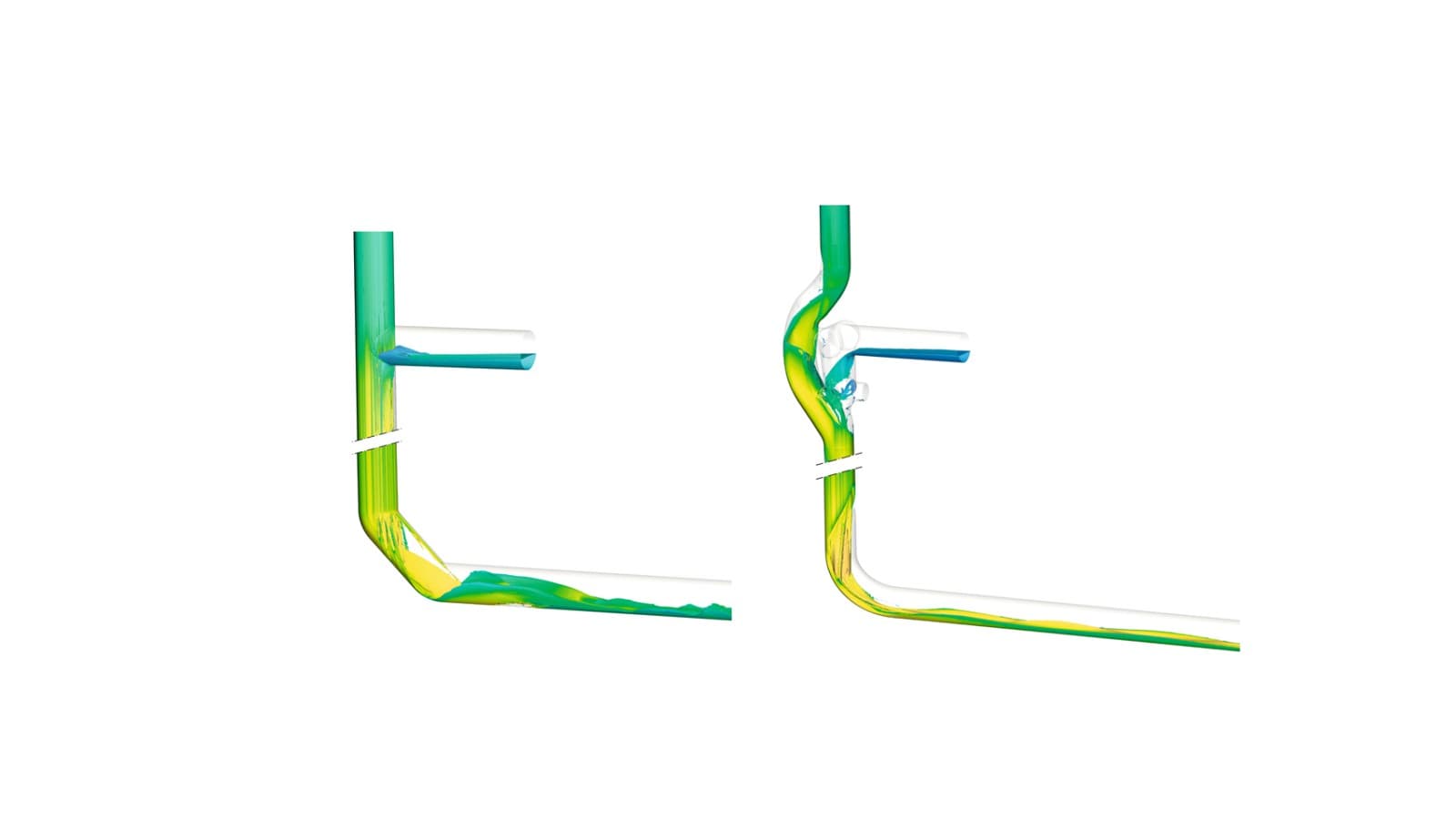

Odklonenie pomocou dvoch 45° kolien Geberit Silent-db20 v d160, na obrázku vľavo, vytvára vírenie v potrubí, čo vedie k vyššej hladine hluku. Na rozdiel od toho koleno Geberit Silent-db20 BottomTurn, na obrázku vpravo, vedie prúdenie z odpadového potrubia pokojne a usporiadane do vrstvového prúdenia.
Hydraulicky optimalizované tvarovky Geberit Silent-db20 SuperTube
