Technológia Geberit SuperTube pre priestorovo úspornú kanalizáciu
Všade tam, kde je priestor obmedzený a preto drahý, prebieha boom výstavby viacpodlažných a výškových budov. Projektovanie hydraulicky dokonalých kanalizačných inštalácií vo viacpodlažných budovách je zložité a náročné z hľadiska priestorových požiadaviek, pretože sú potrebné obtoky a tiež sklony odtokových potrubí.
Spoločnosť Geberit vyvinula technológiu SuperTube, aby pomohla efektívnejšie využívať priestor budov a uľahčila plánovanie. Toto priestorovo úsporné riešenie pre odvodnenie budov je priekopníckou alternatívou k bežným odvodňovacím systémom. Táto technológia výrazne uľahčuje plánovanie a inštaláciu kanalizačných potrubí.
Spoločnosť Geberit ponúka rad rôznych odvodňovacích systémov s priestorovo úspornou technológiou SuperTube.
Dobré dôvody pre výber technológie SuperTube
Viac priestoru
Odvodňovací systém, ktorý zaberá veľmi málo miesta, poskytuje väčšiu voľnosť pri plánovaní a pomáha vytvoriť dodatočný obytný priestor.
Jednoduchšie šachty
Vďaka odstráneniu potreby obtoku alebo ventilačného potrubia zaberie šachta menší priestor.
Ležaté potrubie bez sklonu
Ležaté potrubia môžu byť položené bez sklonu až do dĺžky 6 metrov.
Vysoká hydraulická kapacita
Vyššia hydraulická kapacita alebo rovnaký výkon s menším priemerom potrubia v porovnaní s konvenčnými systémami.
Odvodnenie budov s technológiou SuperTube
Technológia SuperTube je k dispozícii s rôznymi osvedčenými kanalizačnými systémami Geberit. To vám umožňuje vytvárať priestorovo úsporné riešenia, ktoré v prípade potreby spĺňajú aj požiadavky na zvukovú izoláciu.
Geberit Silent-Pro SuperTube
Nové tvarovky Geberit Silent-Pro SuperTube vytvárajú priestor a otvárajú úplne nový svet možností plánovania a navrhovania viacpodlažných budov.
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube je určený na odvodnenie výškových budov. Spĺňa prísne požiadavky na zvukovú izoláciu, šetrí priestor a vyznačuje sa vysokou hydraulickou kapacitou 12 l/s.
Geberit PE SuperTube
Geberit PE SuperTube ponúka úsporu priestoru vo výškových budovách. V porovnaní s konvenčným systémom poskytuje vysokú prietokovú kapacitu 12 l/s, ale s menším rozmerom d110.
Výhody technológie SuperTube v detailoch
Viac priestoru vďaka hydraulike priestorovo úsporného systému odpadovej vody
Tvarovky SuperTube sú hydraulicky optimalizované, vďaka čomu voda prúdi okolo centrálneho stĺpika vzduchu v odpadovom potrubí.
To prináša nasledujúce výhody z hľadiska úspory miesta:
- Nie sú potrebné dodatočné ventilačné potrubia.
- Nie je potrebné inštalovať dodatočné obtoky pre zmenu smeru.
- Vodorovné potrubia je možné inštalovať bez sklonu až do dĺžky 6 metrov.

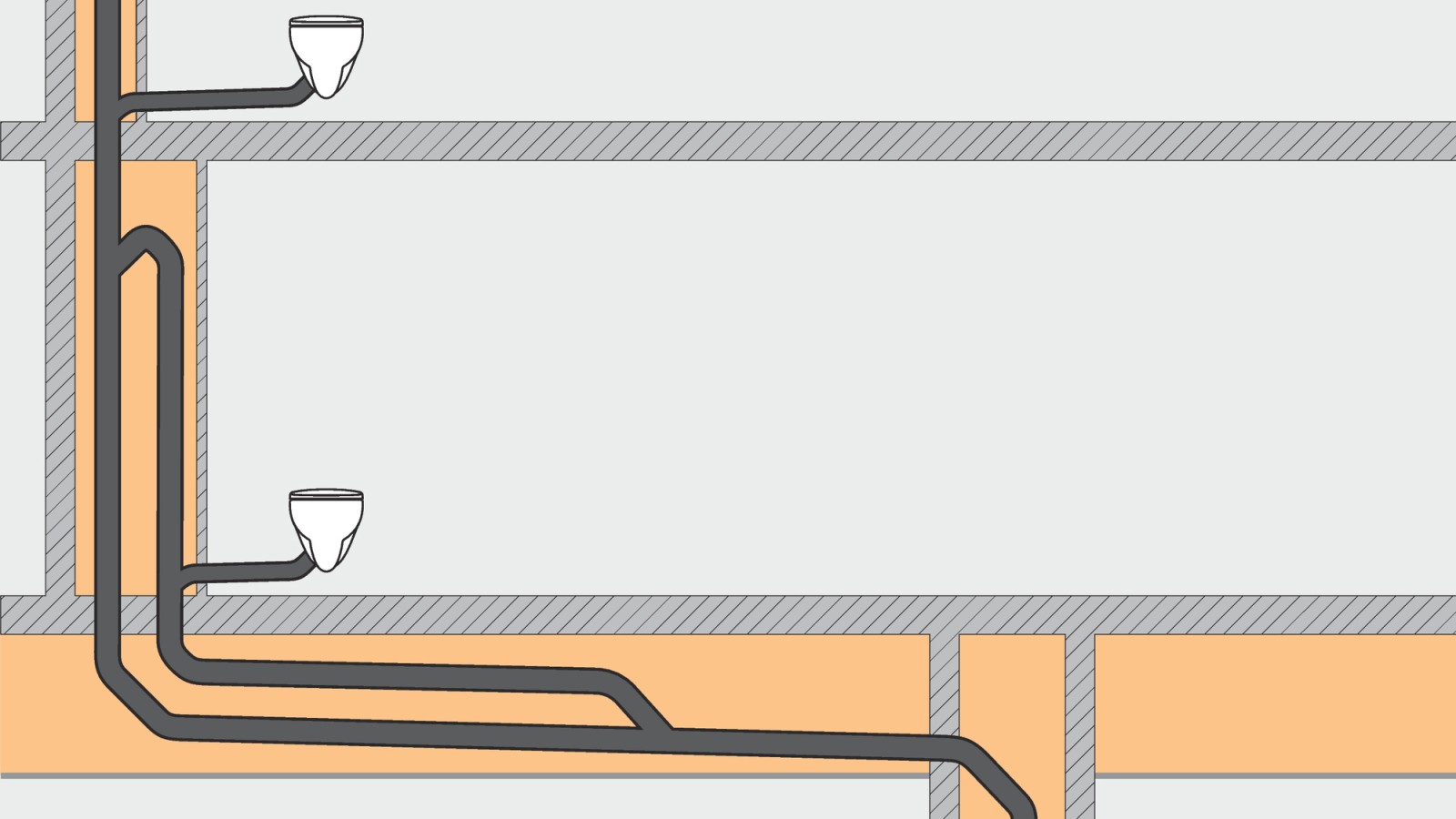

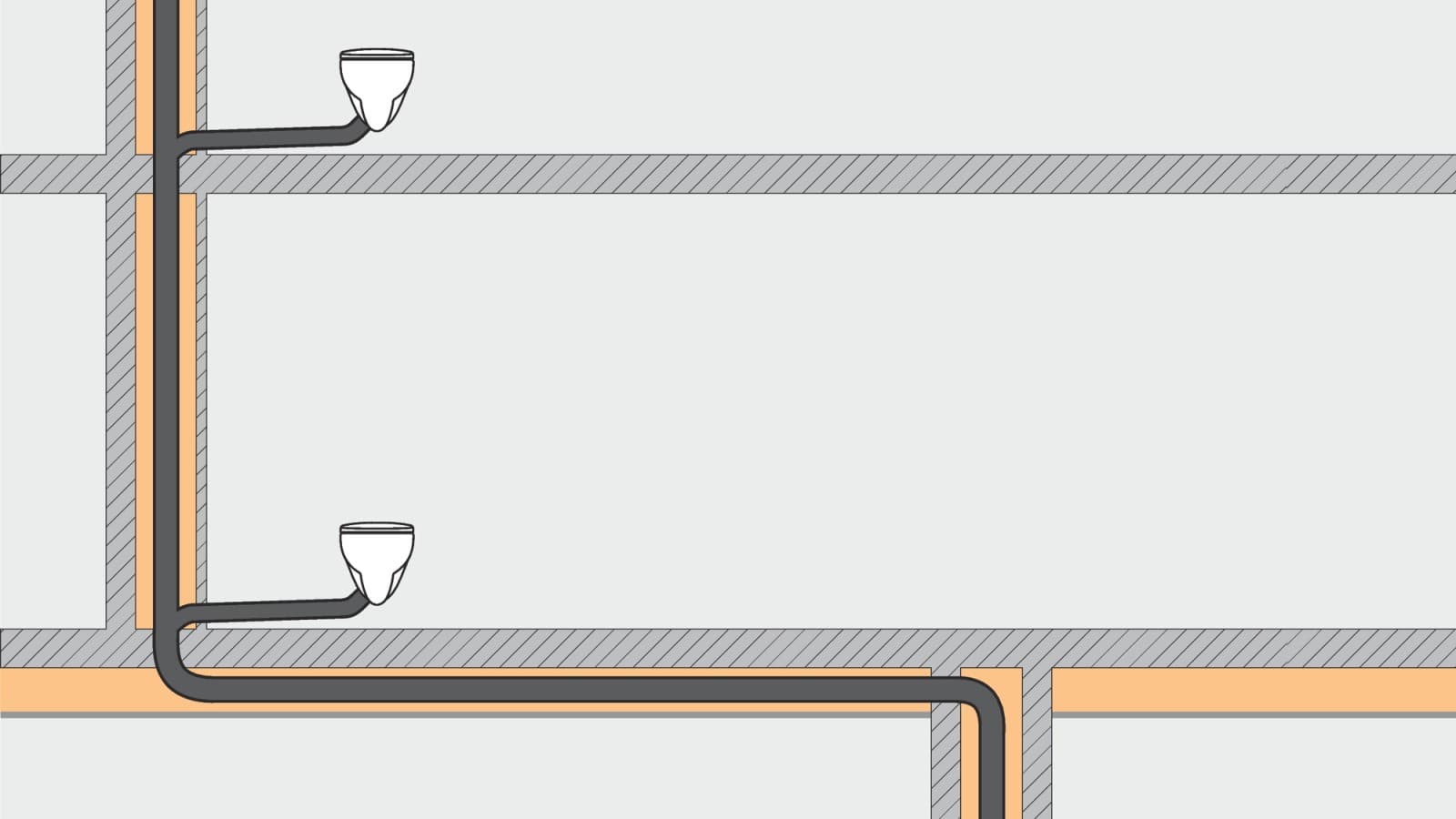

Na rozdiel od bežných odvodňovacích systémov technológia SuperTube šetrí miesto a poskytuje väčšiu voľnosť pri projektovaní budov:
Ležaté odvodňovacie potrubie bez sklonu

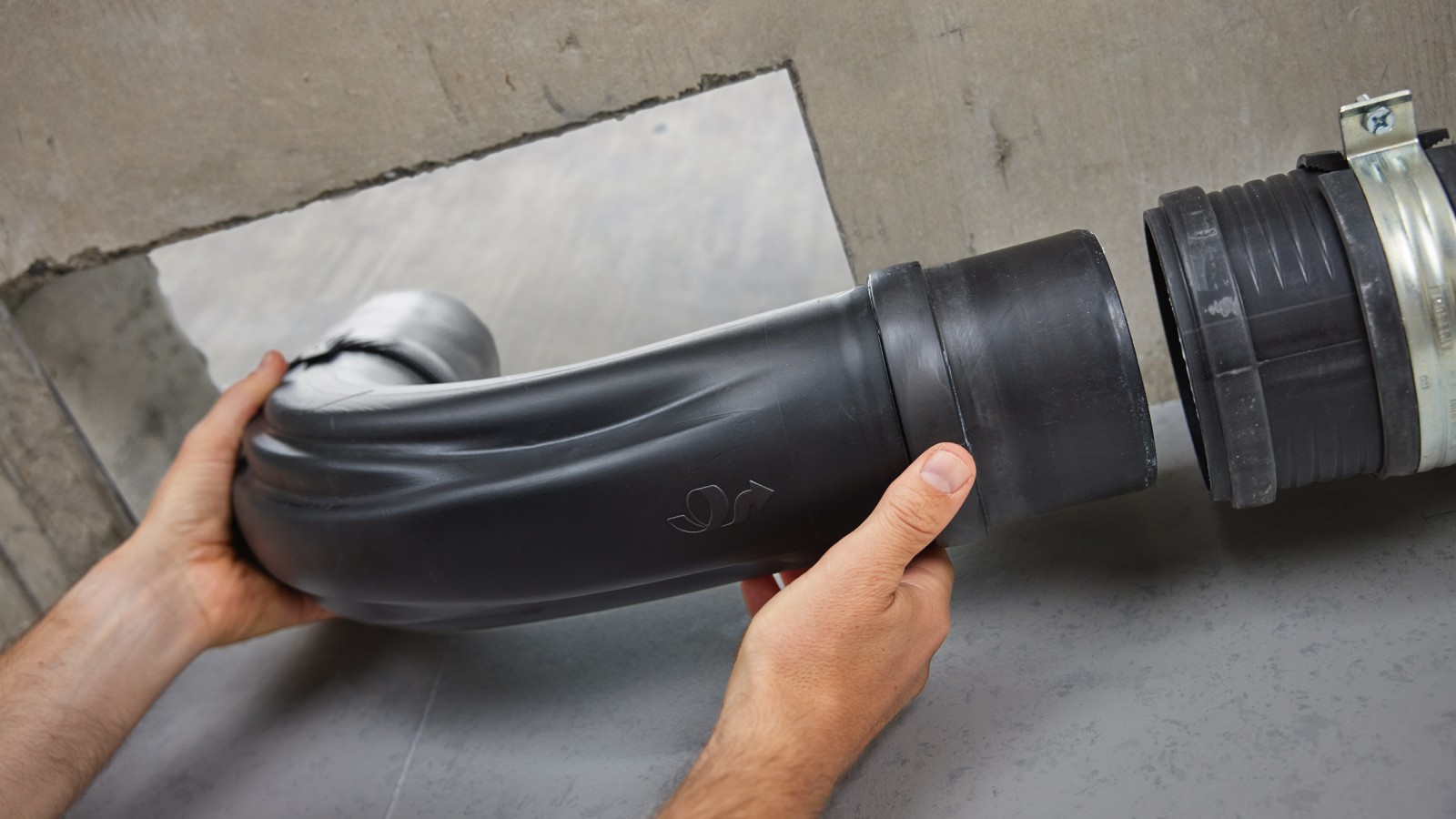

Koleno BottomTurn použite v prípade, ak sa odvodňovacie potrubie mení z vertikálneho na horizontálne – napríklad pri posunutí alebo pri pripojení na zberné potrubie.

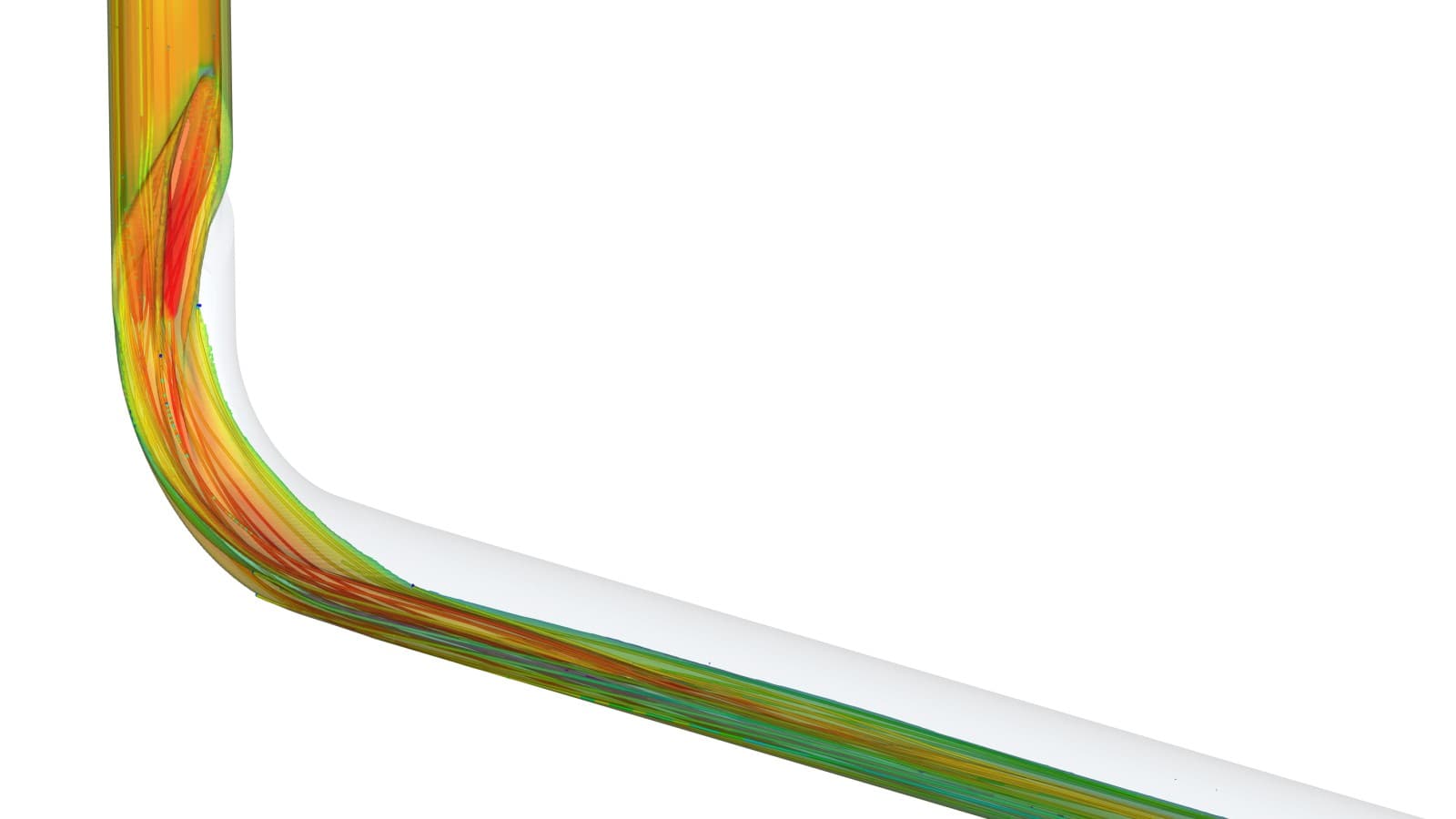

Koleno Geberit BottomTurn mení prstencové prúdenie na prúdenie vrstvené bez toho, aby došlo k narušeniu vzduchového stĺpca. Táto zmena smeru výrazne znižuje rázové straty v porovnaní s bežnými riešeniami.
To znamená, že ležaté potrubia možno zmeniť na potrubia s priemerom 110 mm bez sklonu až do dĺžky 6 metrov. Tým sa zmenšuje priestor potrebný pri inštalácii do stropu a uľahčuje sa plánovanie a inštalácia v porovnaní s bežnými systémami.
Zjednodušené projektovanie odtokových potrubí
Hydraulika odpadových vôd v odtokových potrubiach si vyžaduje dôkladné zváženie vo fáze plánovania. V závislosti od rozloženia a konštrukcie je potrebné použiť dodatočné vetracie potrubia alebo potrubia s väčším priemerom, aby sa zabránilo nadmernému alebo nedostatočnému pretlaku v potrubiach.
Najmä pri zmene smeru, napr. pri odbočke alebo pri pripojení na zberné potrubie, môže byť potrebné dodatočné vetracie potrubie. Okrem toho musia mať ležaté potrubia správny sklon. To komplikuje plánovanie, najmä ak je k dispozícii len málo priestoru na uloženie.
Pri použití technológie SuperTube vytvárajú tvarovky stabilný a súvislý vzduchový stĺpec v odvodňovacom potrubí.
Menej materiálu a jednoduchšia inštalácia
Potrubný systém vyžaduje menej materiálu, pretože odstraňuje potrebu dodatočného vetrania a obtokového potrubia.
Inštaluje sa len jedno potrubie, čo je jednoduchšie a rýchlejšie.
Customer projects

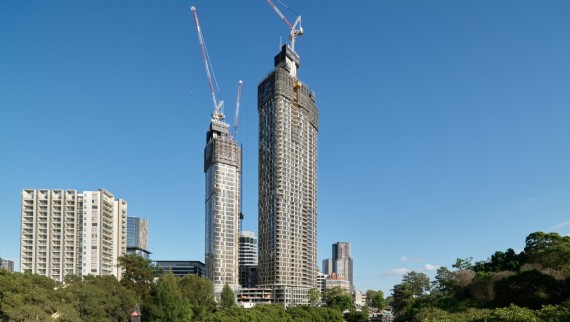

Strážcovia mesta Sydney
Zahusťovanie predmestí Sydney sa začína veľkolepým projektom 180 George Towers - a Geberit v ňom zohráva dôležitú úlohu.
Máte nejaké otázky? Radi vám pomôžeme.
Naši špecialisti radia projektantom, inštalatérom a ďalším odborníkom pri ich projektoch. Radi vám poradia, ako najlepšie zvládnuť vaše aktuálne výzvy pomocou našich produktov.
Často kladené otázky o technológii SuperTube
Čo je také výnimočné na technológii SuperTube od spoločnosti Geberit?
Technológia SuperTube výrazne uľahčuje architektom a projektantom plánovanie sanitárnych zariadení. Na rozdiel od bežných odvodňovacích systémov systém SuperTube nevyžaduje žiadne vetracie ani obtokové potrubia.
Technológia SuperTube poskytuje viac obytného priestoru a podlahovej plochy, čo predstavuje finančnú výhodu pre investorov do nehnuteľností.
Technológia SuperTube je k dispozícii pre rôzne kanalizačné systémy Geberit, aby bolo možné splniť náročné požiadavky na zvukovú izoláciu.
