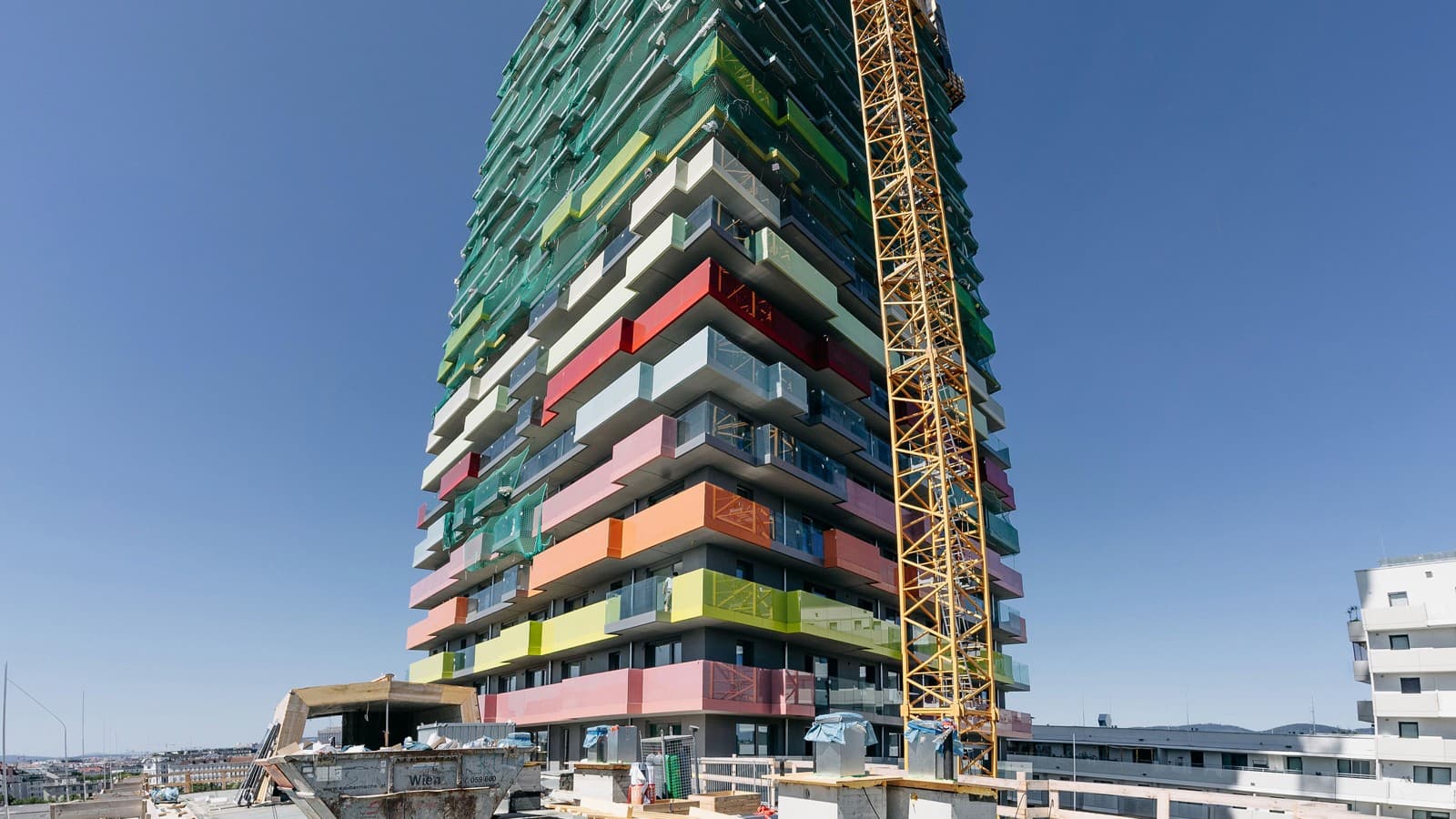

28 poschodí bez dodatočného ventilačného potrubia Výšková obytná budova DS 90 vo Viedni (AT)

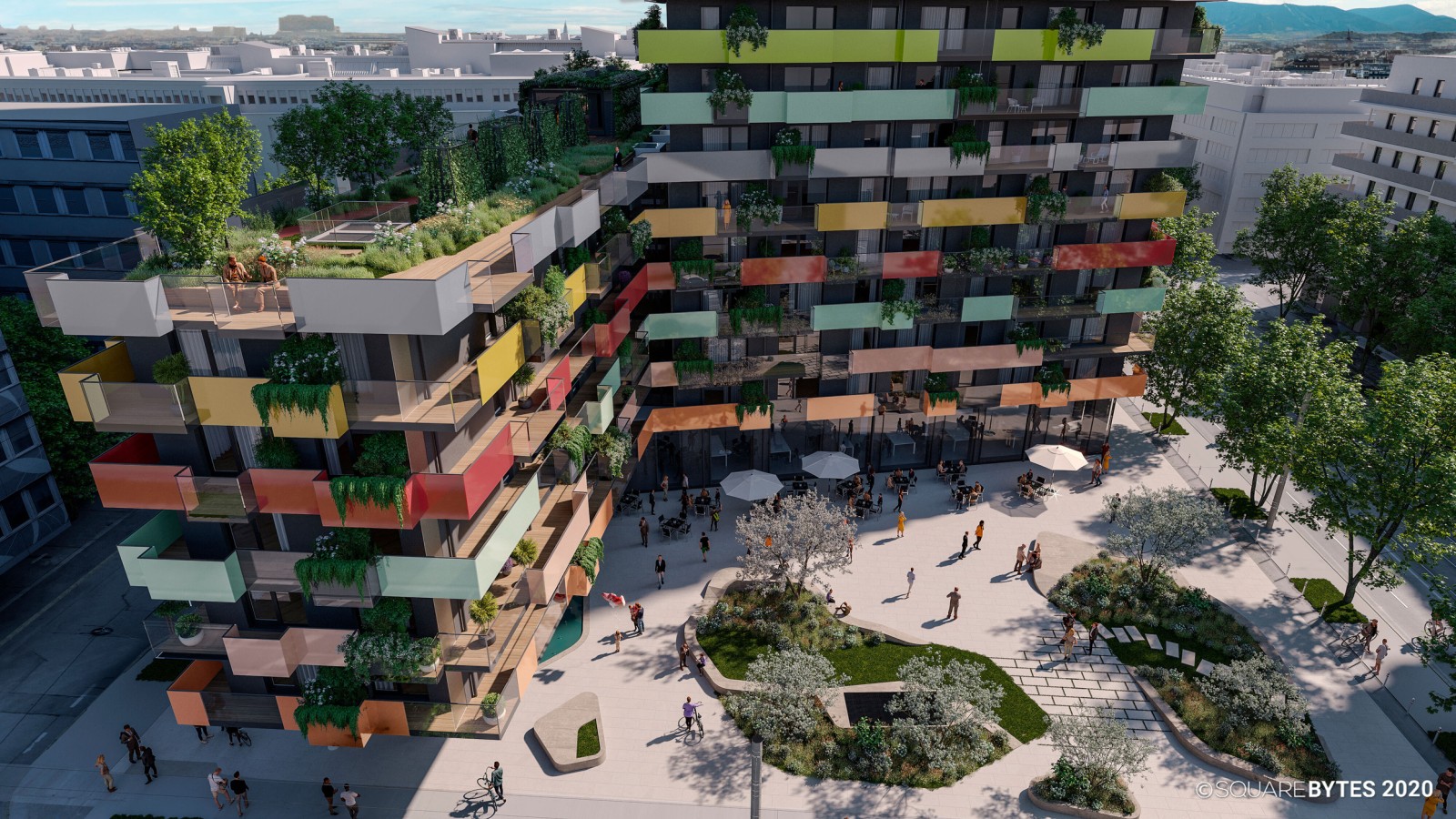

Impozantná obytná výšková budova DS 90 s 262 bytmi a 120 apartmánmi s obsluhou sa nachádza v novej štvrti Nordwestbahnhof vo Viedni.
Skupina S+B riadi projekt a stavia prestížnu budovu pre nového vlastníka Greystar.
Celá budova bude nízkoenergetická. Budova bude vykurovaná a chladená pomocou tepelne aktívnych podlahových dosiek. Fotovoltaické panely na streche budú vyrábať časť potrebnej elektrickej energie.
V tomto projekte bol po prvýkrát použitý vysoko zvukovo izolovaný odtokový systém Geberit Silent-Pro SuperTube drainage system , ktorý nevyžaduje doplnkové vetracie potrubie.
Projekt v kocke
Obytná výšková budova s 28 poschodiami
Budova s 382 bytovými jednotkami na 28 poschodiach kladie zvýšené nároky na odvodňovací systém.
Geberit Silent-Pro SuperTube ako riešenie
Vďaka technológii SuperTube bolo možné odpadové potrubie inštalovať spôsobom, ktorý šetrí priestor. Potrubia s vysokou zvukovou izoláciou zaručujú tichý priestor na bývanie.
Iba jedno potrubie na šachtu
Stačí len jedno odpadové potrubie na každú šachtu, ktoré odvádza odpadovú vodu zo všetkých kúpeľní a toaliet, ktoré sú k nemu pripojené. Sekundárne ventilačné potrubie nie je potrebné.
Zvýšenie výšky miestnosti
O 1,5 metra nižšia výška miestnosti v oblasti zberných potrubí s pripojením na odpadové potrubie vo vstupnej časti.
Názor zákazníka
„Pri konvenčnom odvodňovacom systéme by sa vďaka požadovanému sklonu odtokového potrubia stratilo až 1,5 metra výšky miestnosti vo vstupnej časti. Vďaka systému Geberit Silent-Pro SuperTube môže toto potrubie teraz viesť horizontálne až do dĺžky šiestich metrov a až potom vyžaduje sklon.“
Andreas Keck, S+B Group Projektový manažér
Máte podobný projekt? Nájdeme pre vás to správne riešenie
Zadanie Odvodnenie obytnej výškovej budovy
Vzhľadom na počet poschodí a výšku budovy DS 90 kládlo odvodnenie tejto výškovej obytnej budovy rôzne náročné požiadavky na technológiu odpadových vôd:
- Vysoká hydraulická kapacita vzhľadom na veľký počet kúpeľní a WC.
- Dodatočná obchádzkové potrubie vzhľadom na zakázané pripojovacie zóny v oblasti zmeny smeru.
- Sklon zberných potrubí
S konvenčným odvodňovacím systémom by bolo splnenie týchto vysokých štandardov takmer nemožné.
Riešenie Geberit Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube is highly sound-insulating and thus fulfils the standardised specifications for sound insulation.Spoločnosť S+B Group sa spolu s realizačnou firmou ESW Gebäudetechnik rozhodla pre nový odvodňovací systém Geberit Silent-Pro SuperTube. Ten ponúka niekoľko neprekonateľných výhod, najmä v prípade viacpodlažných obytných budov:

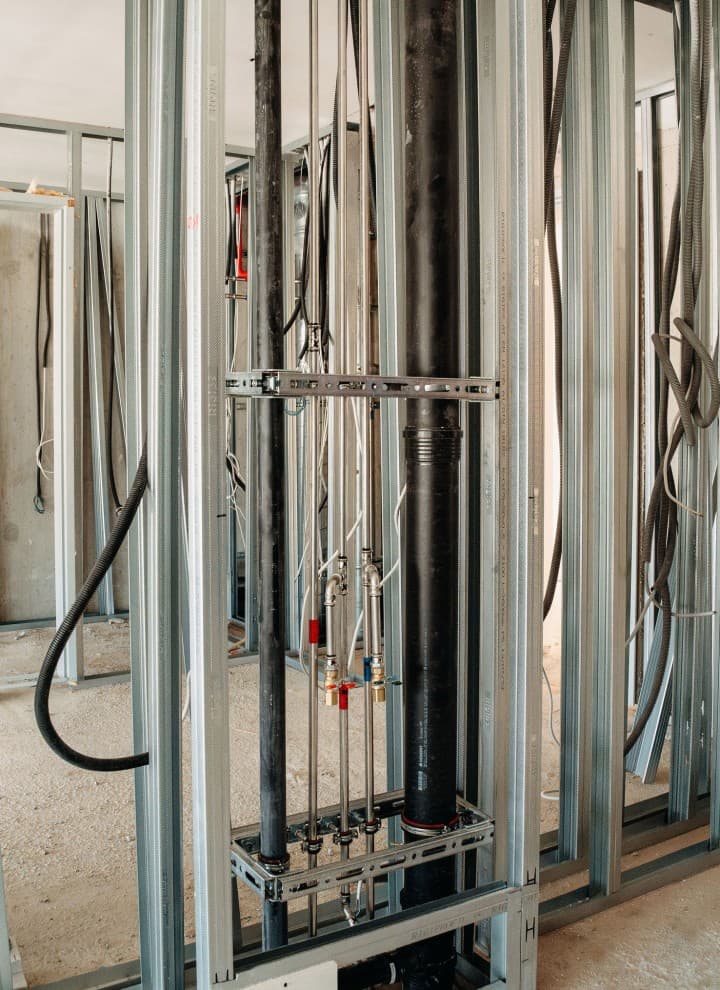

- Napriek výške budovy a počtu bytových jednotiek je potrebné len jedno zvislé potrubie na každú šachtu, bez paralelného ventilačného potrubia.
- V oblasti zmeny smeru nie je potrebný obtok pre zakázanú spojovaciu zónu.
- Vďaka horizontálnym rúram s dĺžkou až 6 metrov bez sklonu je možné v oblasti zberných rúr ušetriť 1,5 metra výšky miestnosti.
- Jednoduchšie plánovanie odvodňovacieho systému
- Jednoduchá inštalácia
Geberit Silent-Pro SuperTube má vysokú zvukovú izoláciu, a tým spĺňa štandardizované špecifikácie pre zvukovú izoláciu.

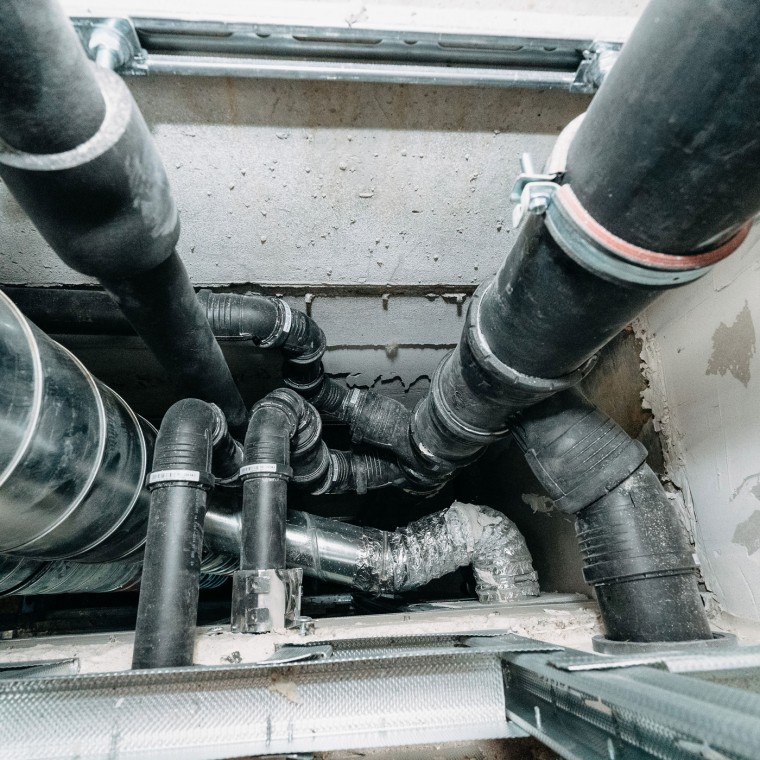

Výšková obytná budova DS 90: Na pripojenie toaliet a kúpeľní na každom poschodí boli použité tvarovky Geberit Silent-Pro Carve.

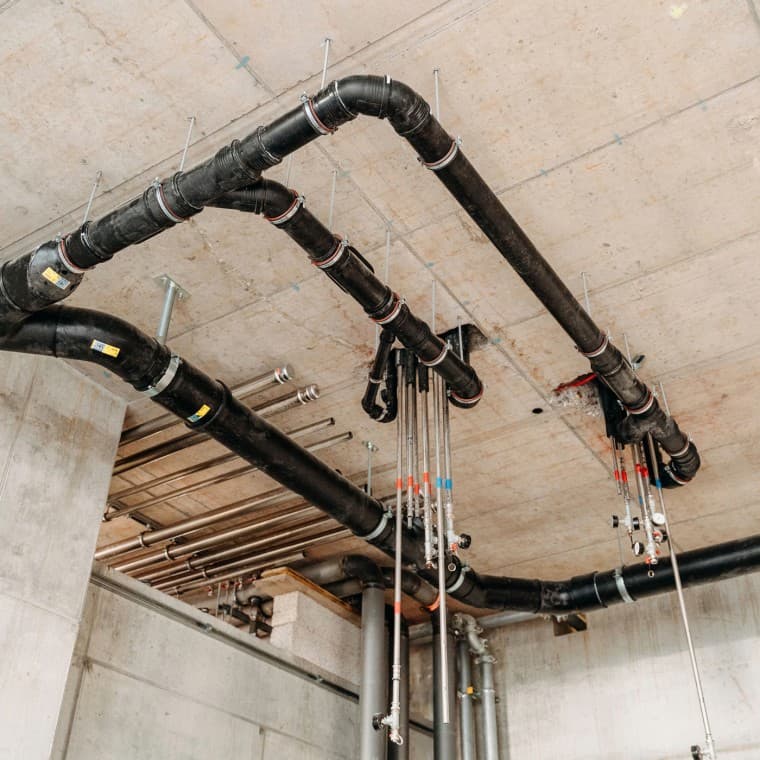

Vodorovné potrubia je možné inštalovať až do dĺžky 6 metrov bez sklonu. Tým sa ušetrilo 1,5 metra výšky miestnosti.

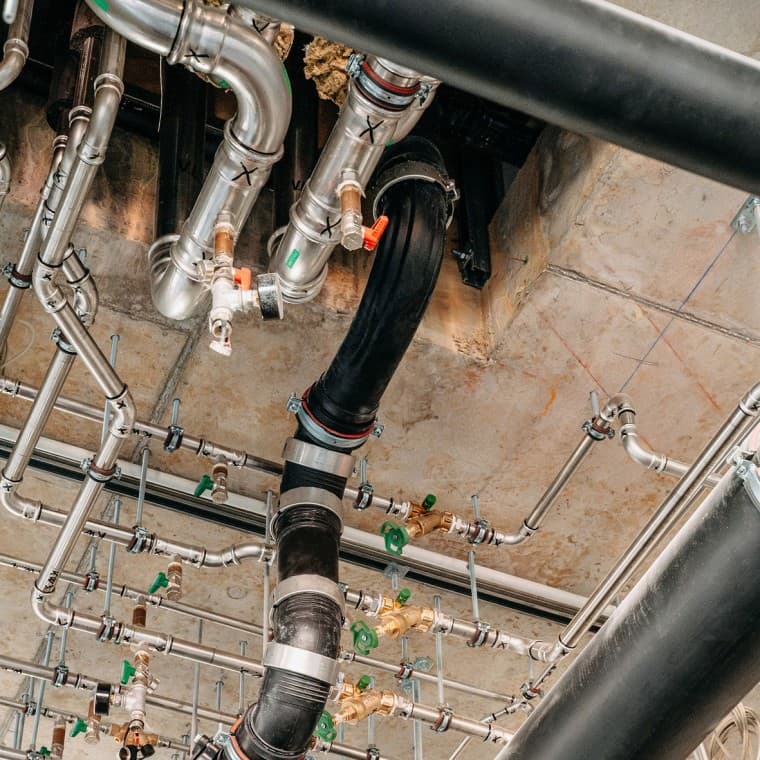

Namiesto dvoch 45° kolien s prechodovým kusom sa v oblasti zmeny smeru používa Geberit Silent-Pro BottomTurn.
Fakty & čísla o projekte
Geberit know-how
Použité výrobky Geberit
- Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube
Nové tvarovky Geberit Silent-Pro SuperTube vytvárajú priestor a otvárajú úplne nový svet možností plánovania a navrhovania viacpodlažných budov.
Profil
Profile
Investor: Greystar
Architekt: Büro Riedl Architekten
Stavideľ: S+B Group
Dizajn: ESW Gebäudetechnik
Počet podlaží: 29
Obytné jednotky: 382
Dokončenie: 2024
Viac projektov s Geberit SuperTube

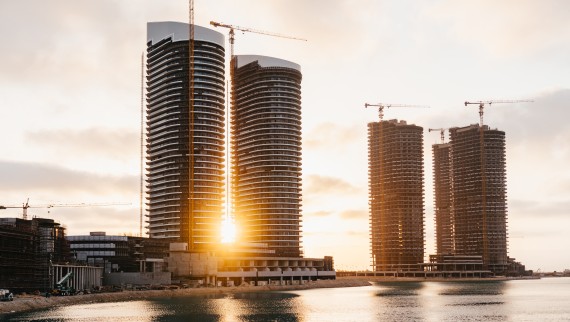

Alamein Towers s Geberit PE SuperTube
