Nástroje a príslušenstvo Rýchly postup pri práci s elektrohydraulikou

Schválené lisovacie operácie sa vykonávajú pomocou lisovacích čeľustí Geberit, lisovacích slučiek a medzičeľustí. Tieto nástroje sú základom na schválenie systému.

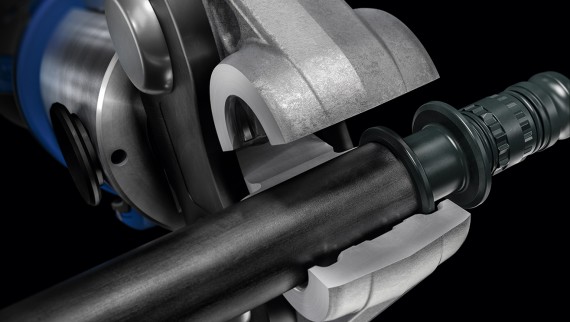

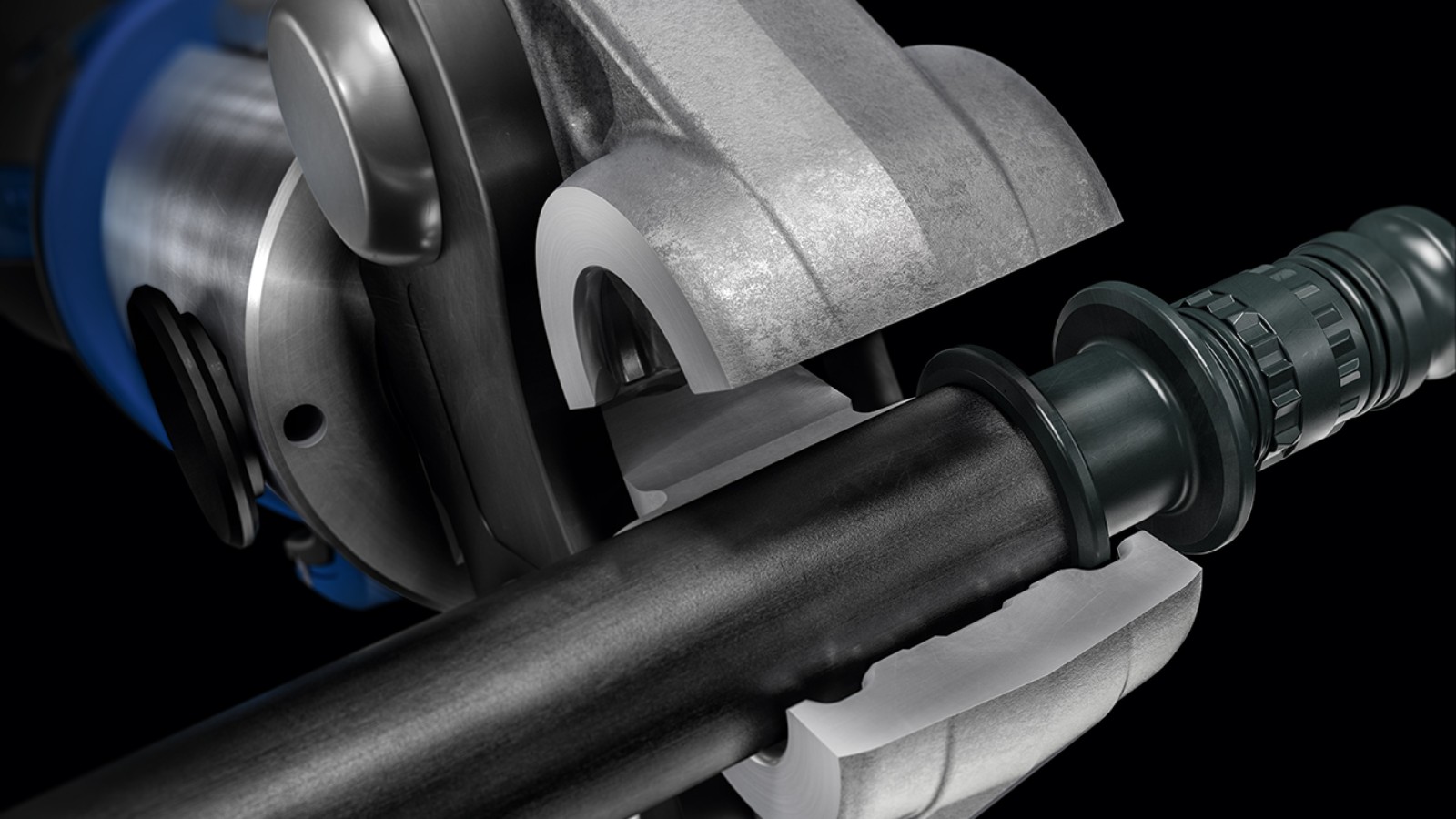

Lisovacie čeľuste pre Geberit Mepla

Lisovacie nástroje Geberit
Lisovacie čeľuste Geberit
Lisovacie slučky Geberit
Ďalšie nástroje

Lisovacie nástroje Geberit

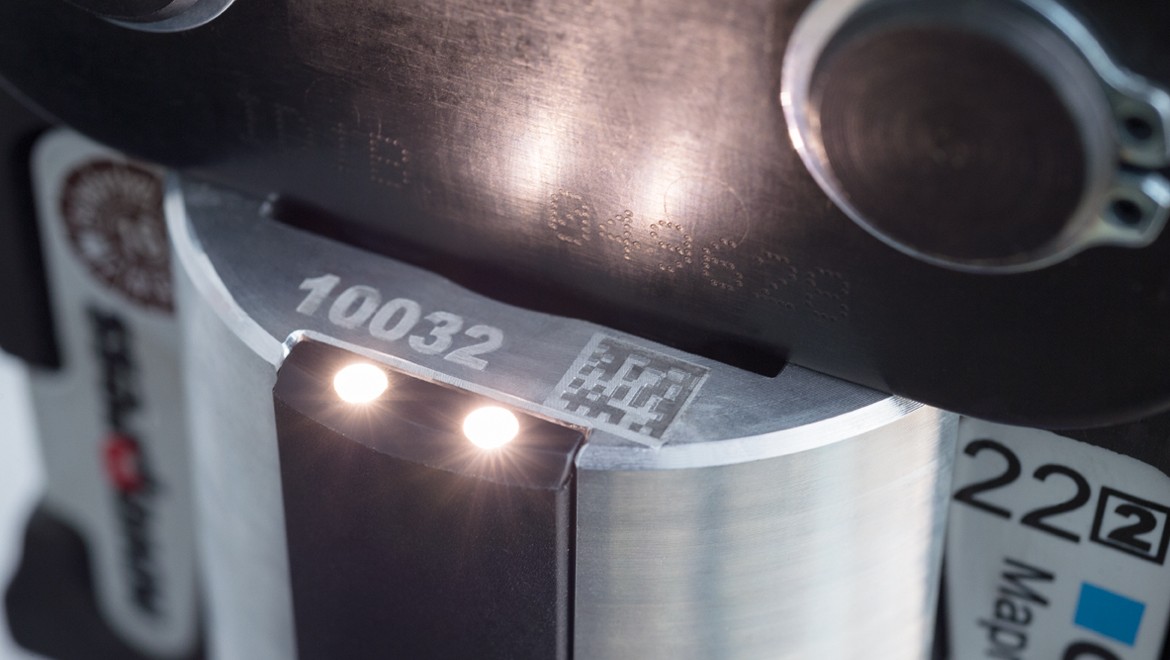

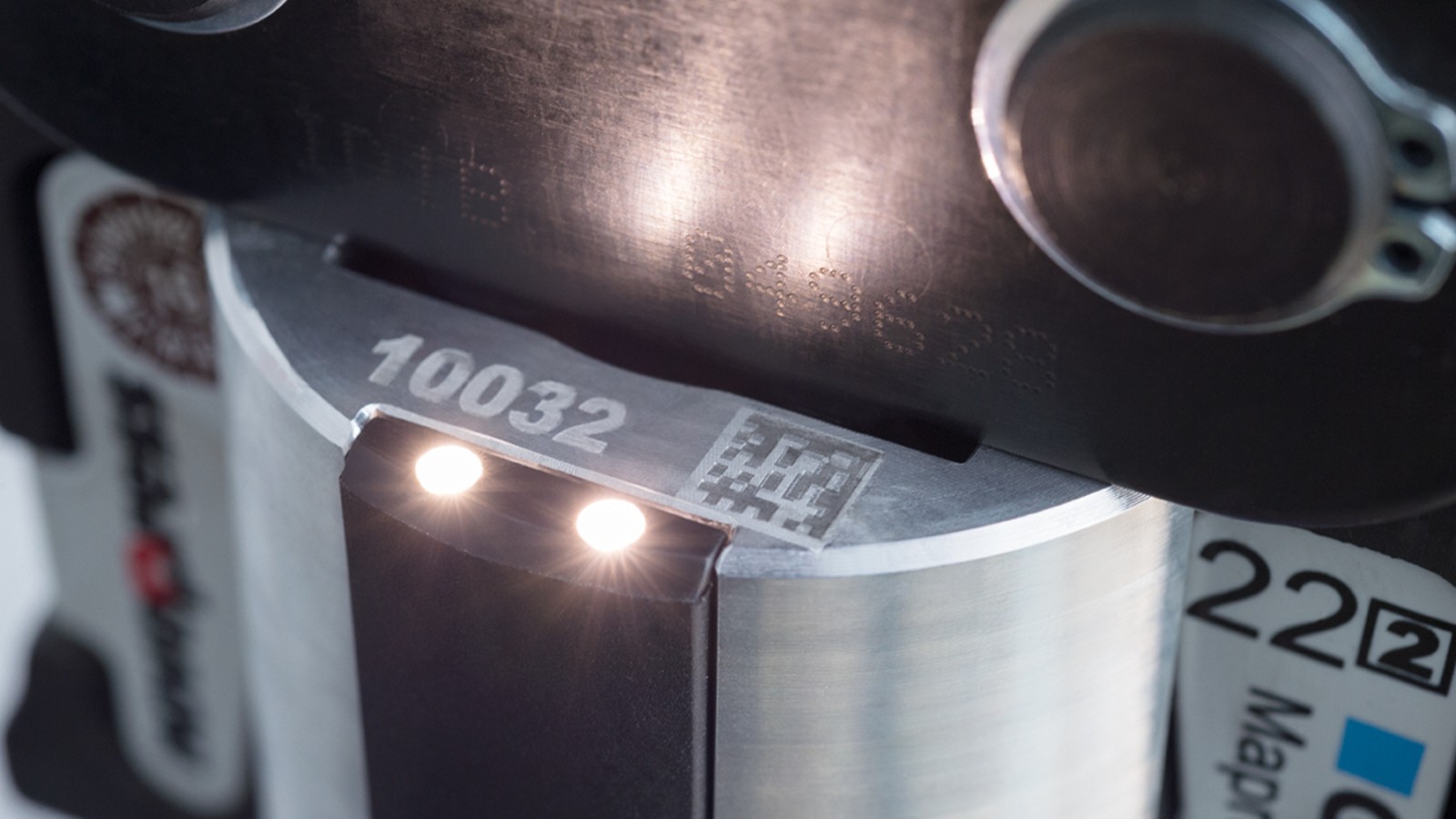

Lisovací nástroj Geberit s osvetlením lisovaného miesta poskytuje optimálnu viditeľnosť v tmavých rohoch

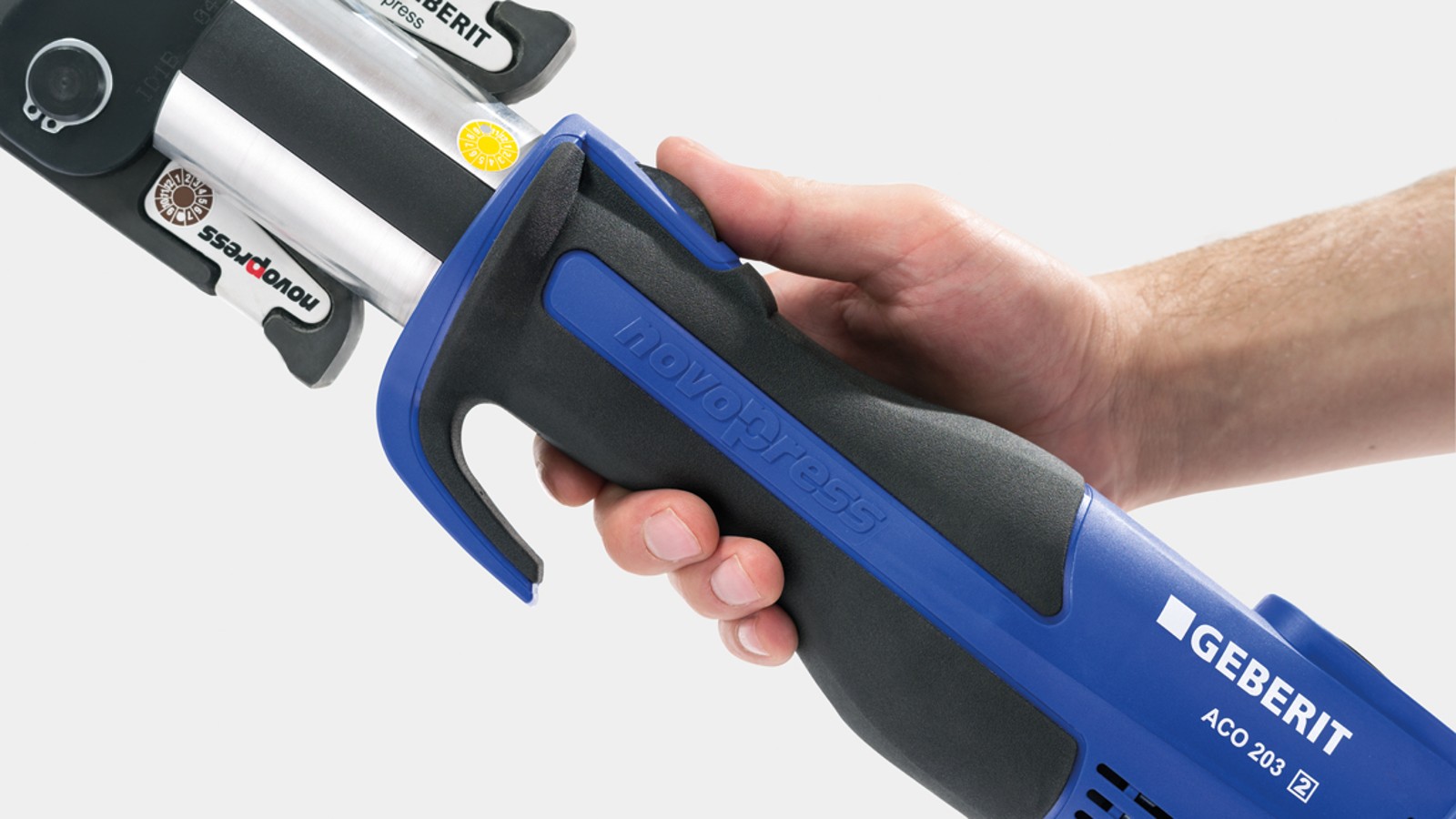

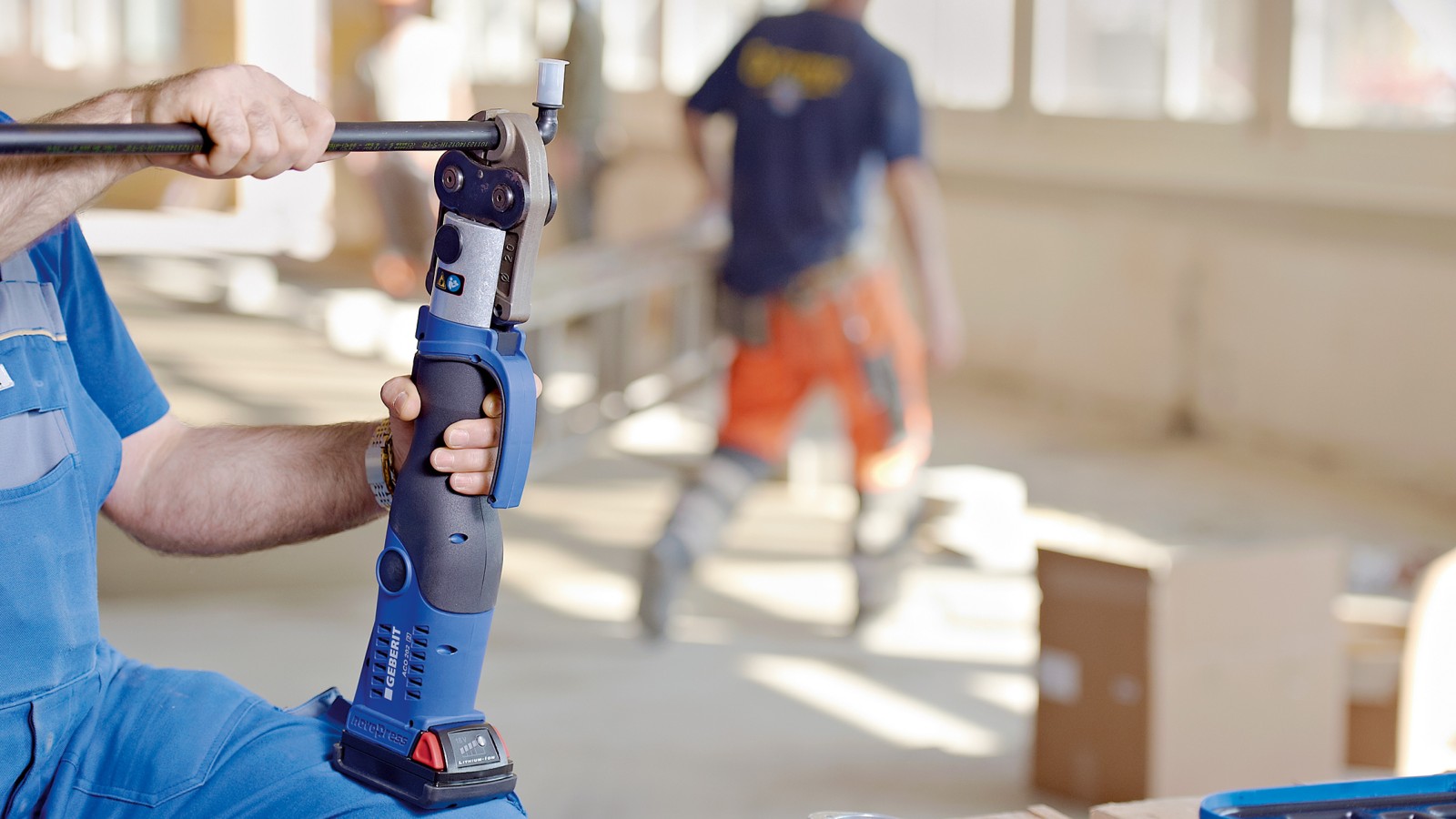

Ergonomická manipulácia s lisovacím nástrojom vďaka protišmykovej, kompaktnej rukoväti

  • Kompaktné a ľahké, s vysokým výkonom
  • Vhodné aj na montáž v stiesnených priestoroch
  • Štíhla a protišmyková rukoväť na bezpečnú manipuláciu
  • Elektrohydraulický pohon
  • Dobrá viditeľnosť v tmavých rohoch vďaka integrovaným LED diódam (lisovacie nástroje Geberit ACO 203plus/ECO 203)
  • Jednoduchá údržba vďaka bezkefovému motoru (lisovacie nástroje Geberit ACO 203plus)


Prehľad lisovacích nástrojov Geberit
Lisovací nástroj   Geberit MeplaGeberit Mapress
Ručné lisovacie kliešte Geberit MeplaR< 1,7 kg16 – 26 Použiteľné bez lisovacích čeľustí
ACO 103plus[1]A1,7 kg16 – 4012 – 35S rozhraním Bluetooth® pre aplikáciu NovoCheck
ACO 203plus[2]A2,8 kg16 – 7512 – 66,7LED osvetlenie lisovaného miesta
S rozhraním Bluetooth® pre aplikáciu NovoCheck
ACO 203 XLplus[2XL]A3,8 kg16 – 7512 – 108LED osvetlenie lisovaného miesta
S rozhraním Bluetooth® pre aplikáciu NovoCheck
ECO 203[2]S3,2 kg16 – 7512 – 66,7LED osvetlenie lisovaného miesta
MFP 2[2]R4,5 kg16 – 7512 – 54
ECO 301[3]S5,0 kg 12 – 108
HCPS*[3]S14,2 kg 76,1 – 108Pre systémy 108 spĺňajúce požiadavky VDS bez predlisovania

Legenda:
R = ručné zariadenie; A = s akumulátorom; S = so sieťovou prípojkou
x kg: hmotnosť ručného zariadenia vrátane akumulátora bez lisovacieho nástroja
* HCPS sa dodáva s vlastnými lisovacími čeľusťami, ktoré nie sú kompatibilné s inými zariadeniami

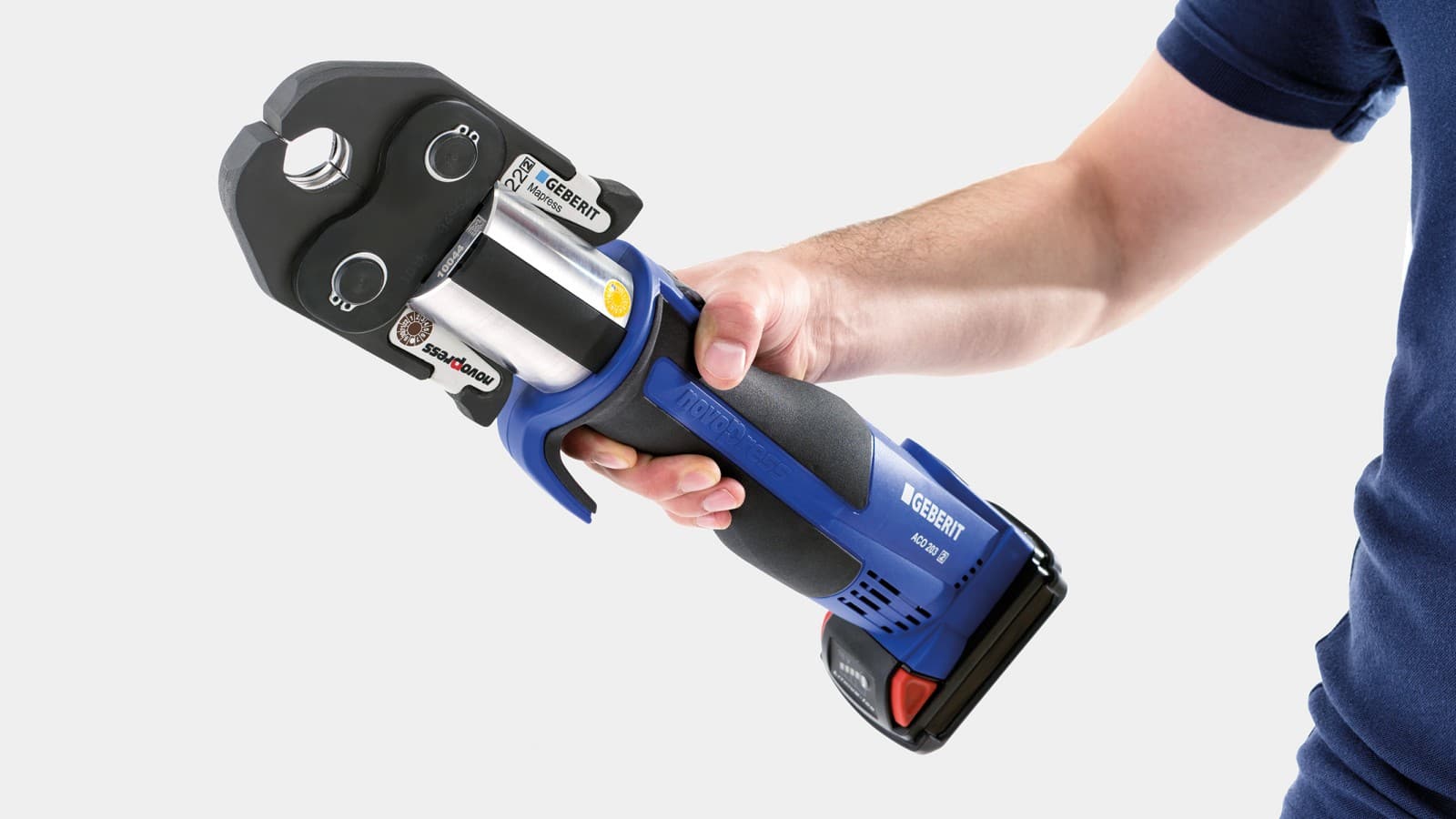

Lisovacie čeľuste Geberit

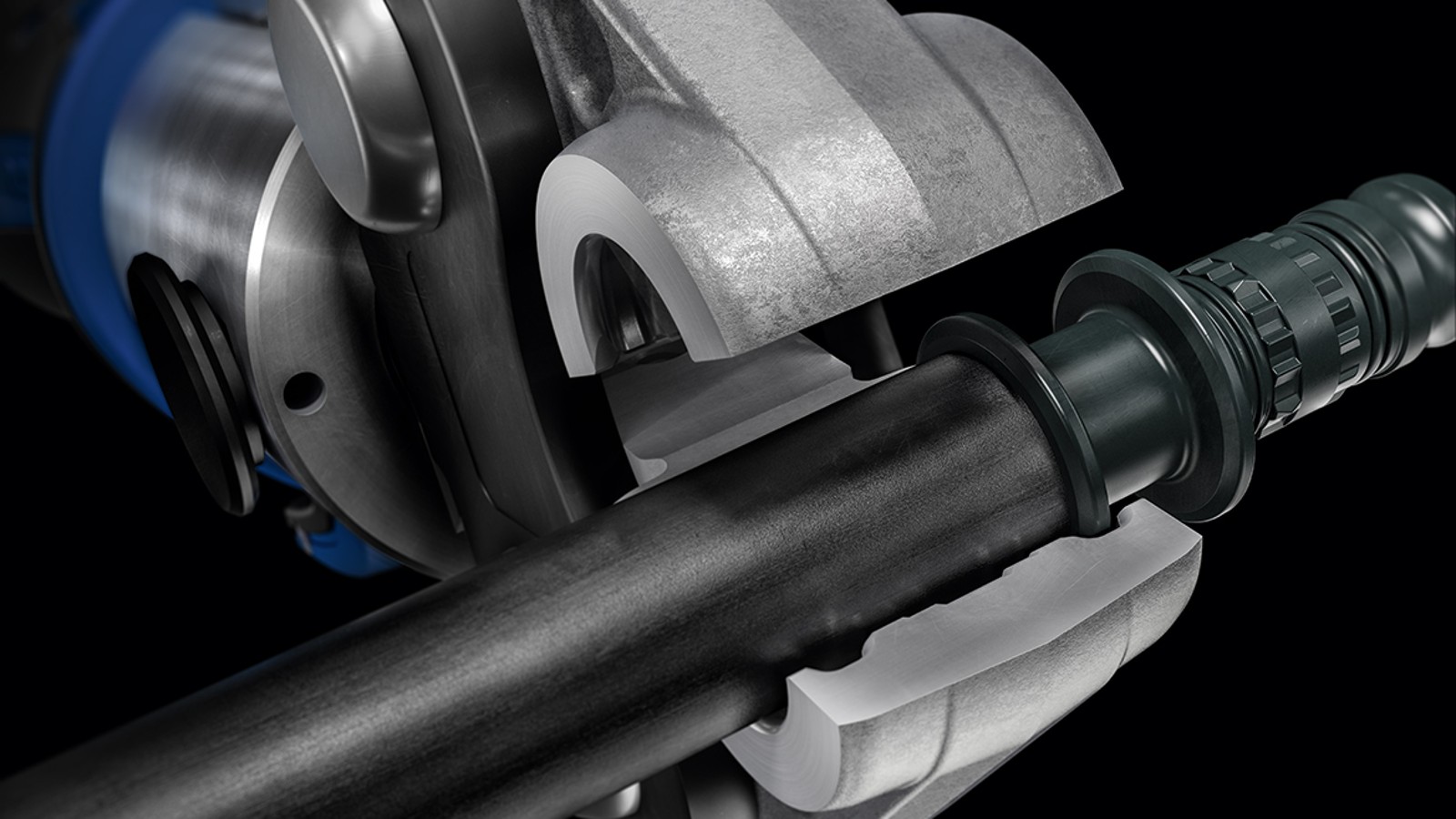

Lisovacie čeľuste s rúrou Mepla

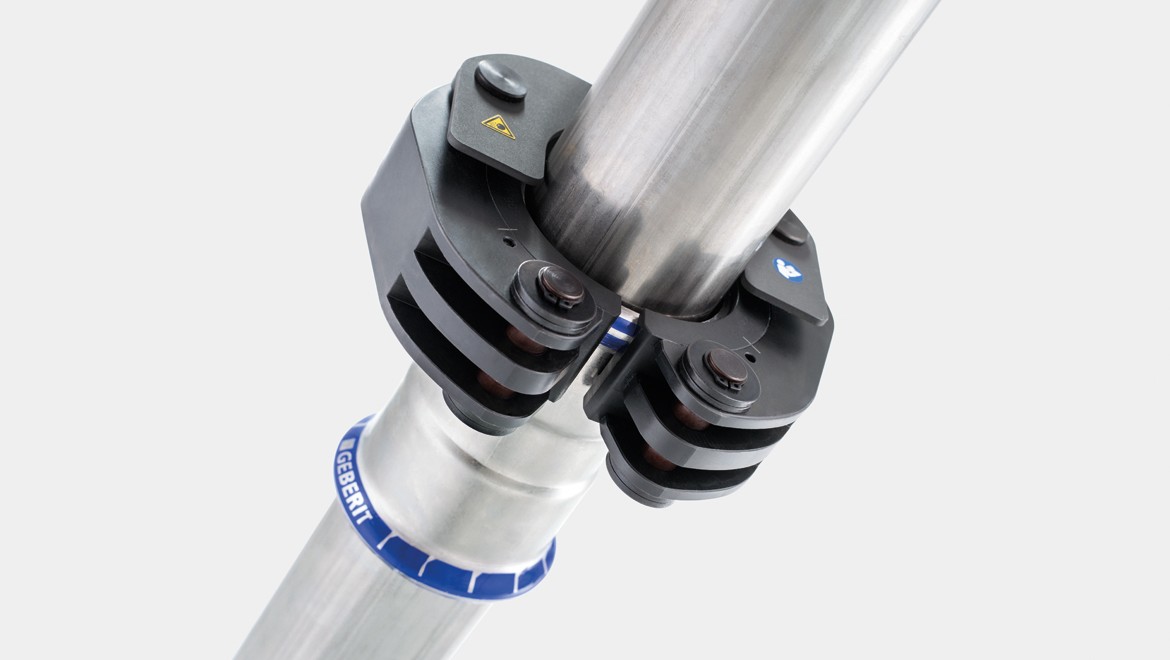

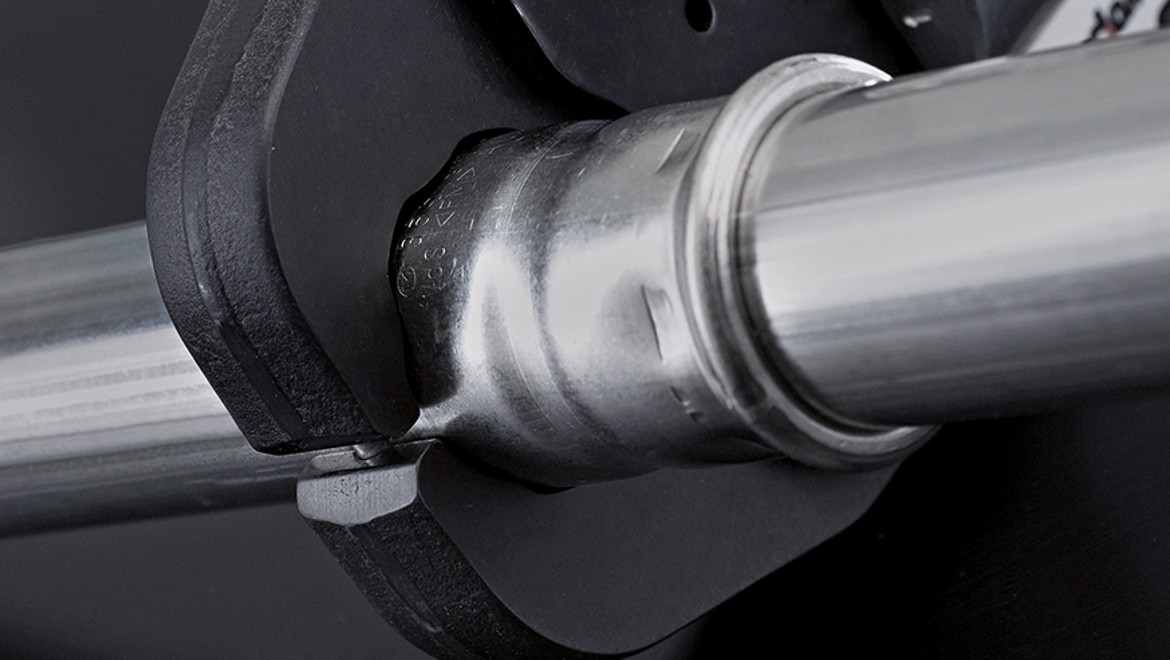

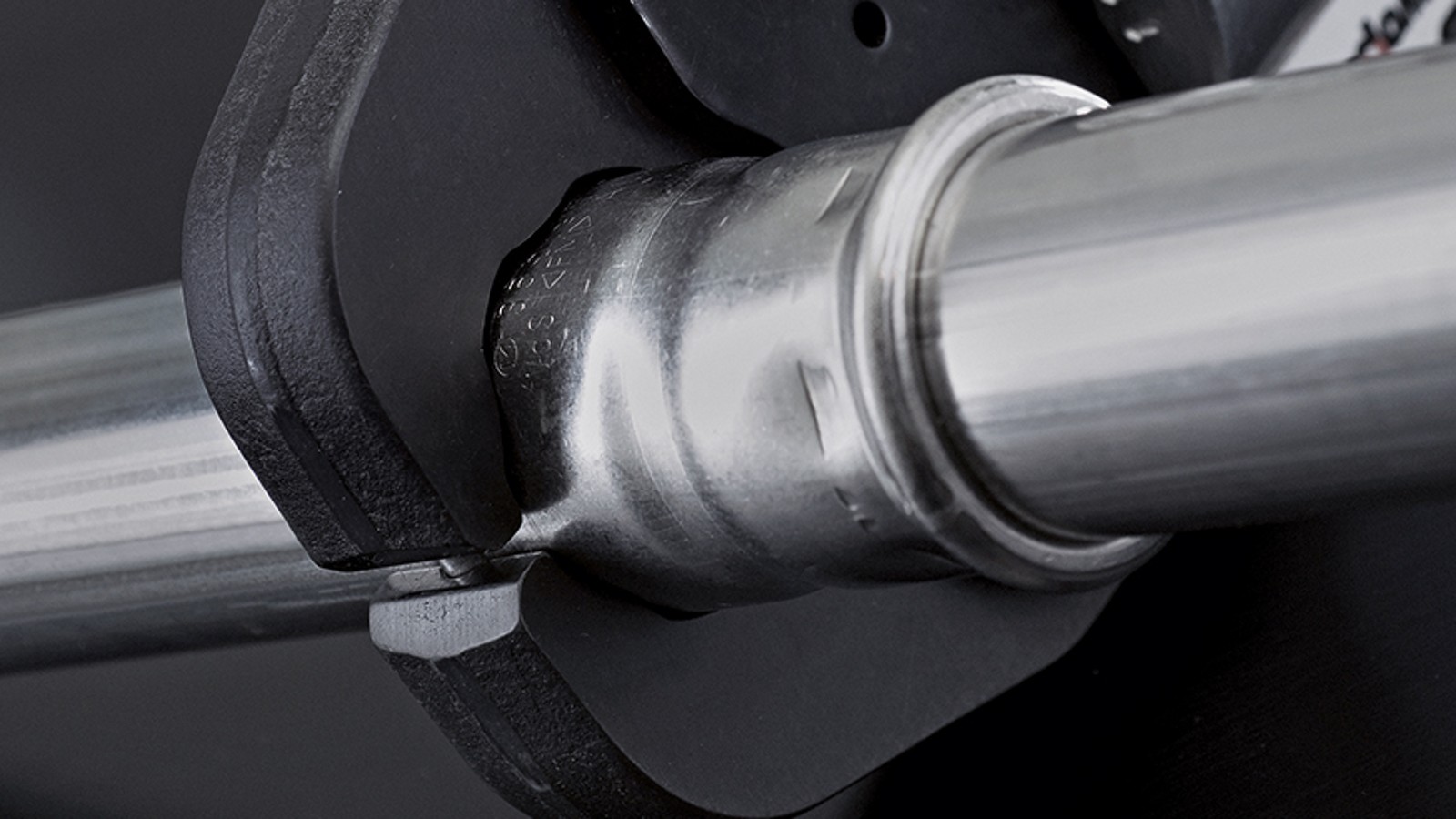

Lisovacie čeľuste s rúrou Mapress
Lisovacie čeľuste Geberit novej generácie:

  • Bezúdržbové počas celej doby životnosti
  • Vhodné na funkčný test Geberit PowerTest
  • K dispozícii pre Geberit Mepla a Geberit Mapress [1] a [2]

Lisovacie čeľuste Geberit:

  • Vysoká kvalitné
  • Dlhá životnosť
  • Pre kovové rúry do rozmeru 35 mm alebo pre viacvrstvové rúry do 50 mm
  • Triedy kompatibility [1], [2] a [3]
  • K dispozícii pre Geberit Mepla [1] a Geberit Mapress [1], [2] a [3]
  • Na väčšie rozmery sa používajú lisovacie slučky Geberit

Lisovacie slučky Geberit

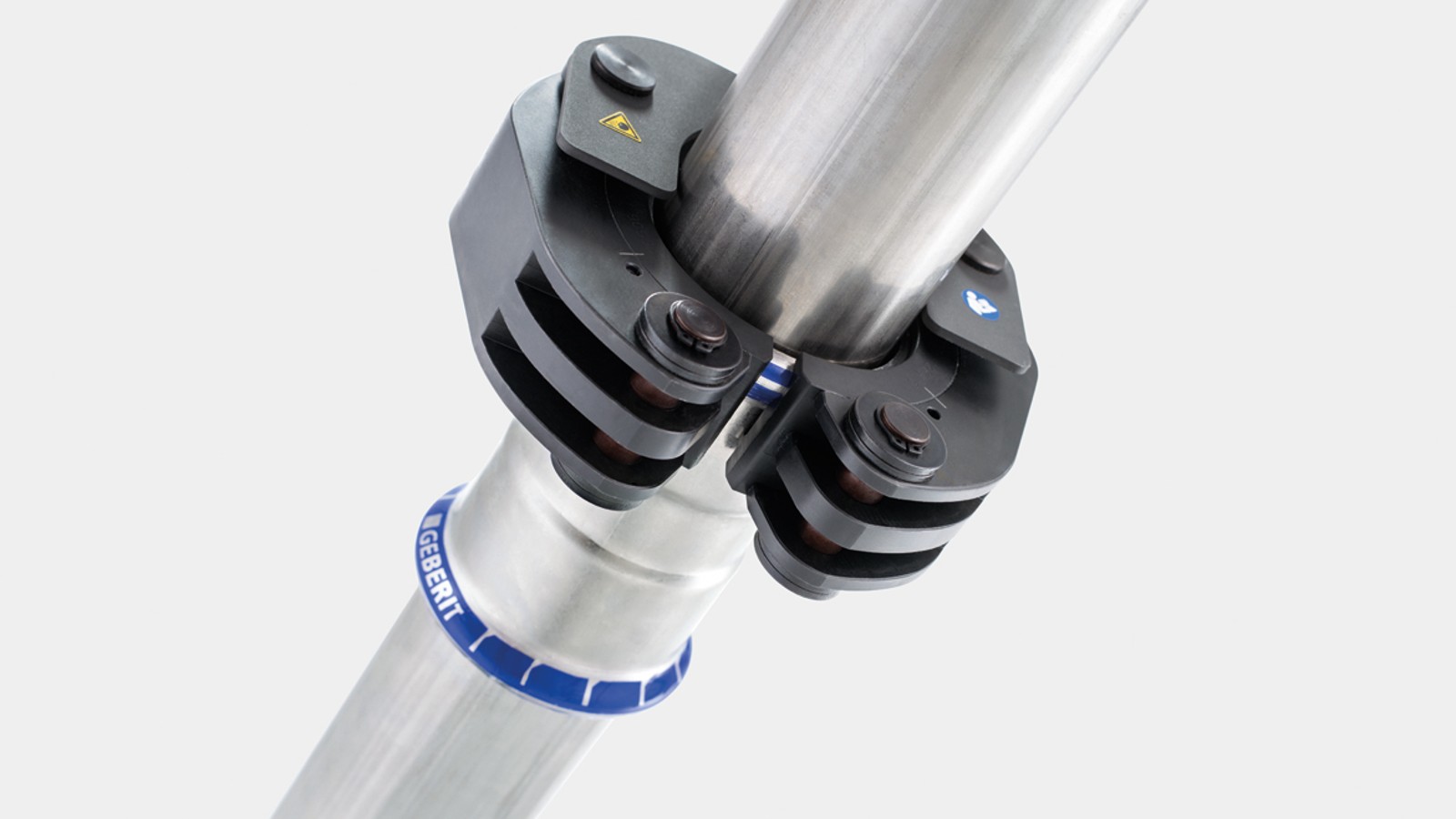

Prídržný mechanizmus upevňuje lisovaciu slučku Geberit k tvarovke Geberit Mapress

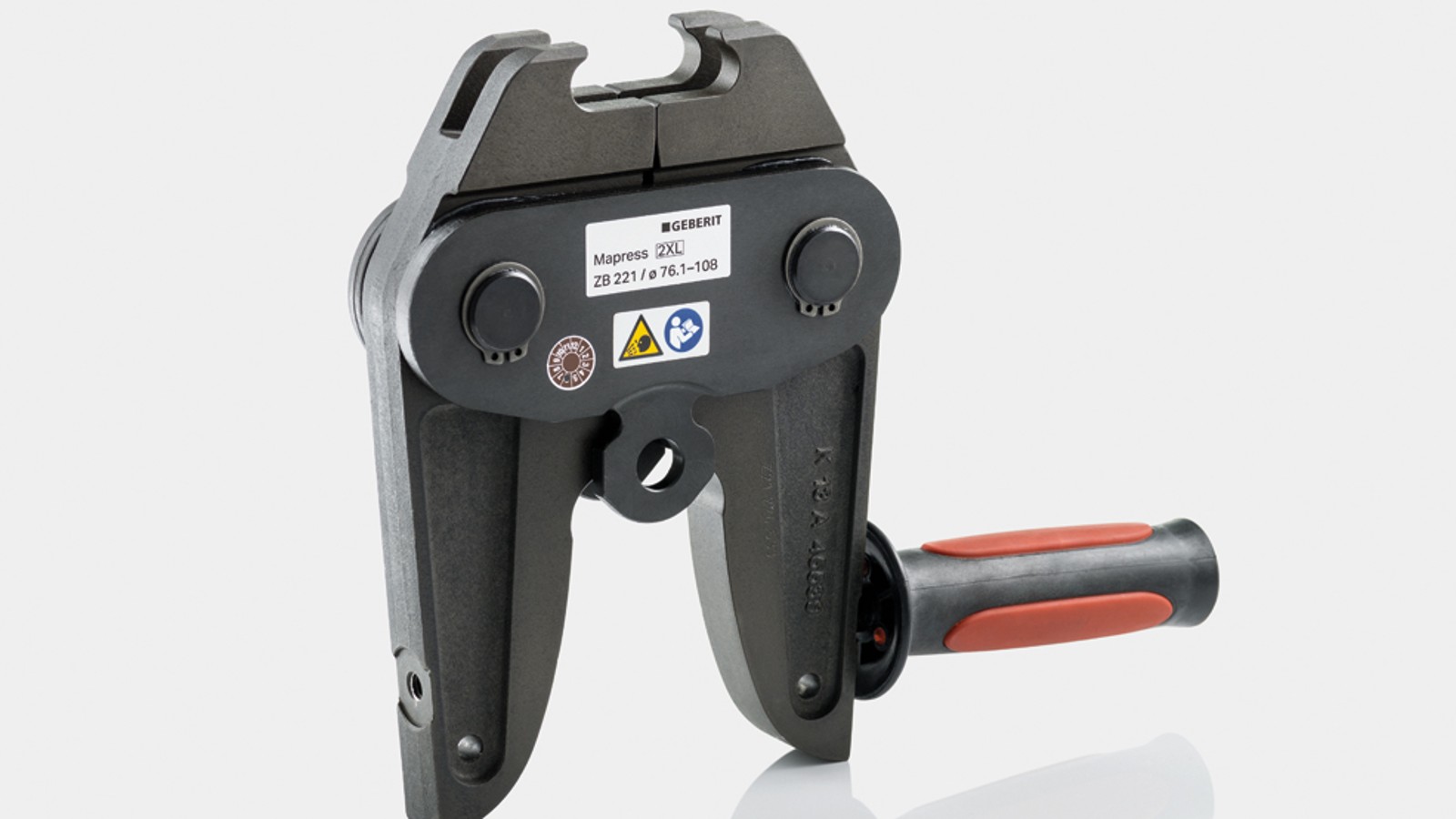

Medzivložka Geberit Mapress ZB 221 na lisovanie rúr s väčšími rozmermi než 42 mm

  • Vhodné pre Geberit Mepla a Geberit Mapress
  • Malé, ľahké a odolné
  • Jednoduchá manipulácia vďaka integrovanému prídržnému mechanizmu, ktorý lisovaciu slučku Geberit pevne drží na tvarovke
  • Pre kovové rúry od rozmeru 35 mm alebo pre viacvrstvové rúry od 63 mm


Medzivložka Geberit na použitie s lisovacou slučkou Geberit
MedzivložkaRozmerySystém
ZB203[2]63, 75
35, 42, 54, 66,7
Geberit Mepla
Geberit Mapress
ZB221[2XL]76,1, 88,9, 108 (1)Geberit Mapress
ZB222[2XL]108 (2)Geberit Mapress
ZB303[3]35, 42, 54Geberit Mapress
ZB323[3]76,1, 88,9, 108 (1)Geberit Mapress
ZB324[3]108 (2)Geberit Mapress

Legenda: [n] kompatibilita; (1) predlisovanie; (2) dolisovanie

Ďalšie nástroje

Geberit okrem lisovacích nástrojov Geberit ponúka množstvo vysokokvalitných nástrojov na prácu s rúrami:

  • Rezačka na rúry Geberit
  • Odhraňovač Geberit
  • Nástroje na odstraňovanie vonkajšieho plášťa Geberit
  • Zátky pre tlakovú skúšku Geberit
  • Ohýbacie náradie Geberit

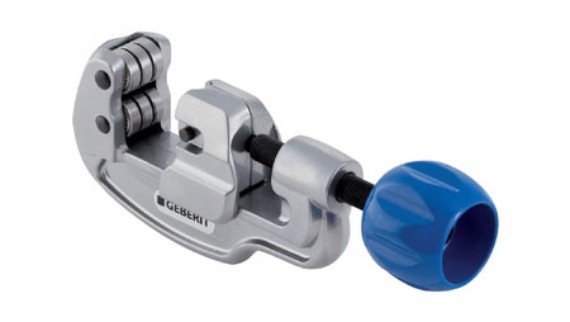

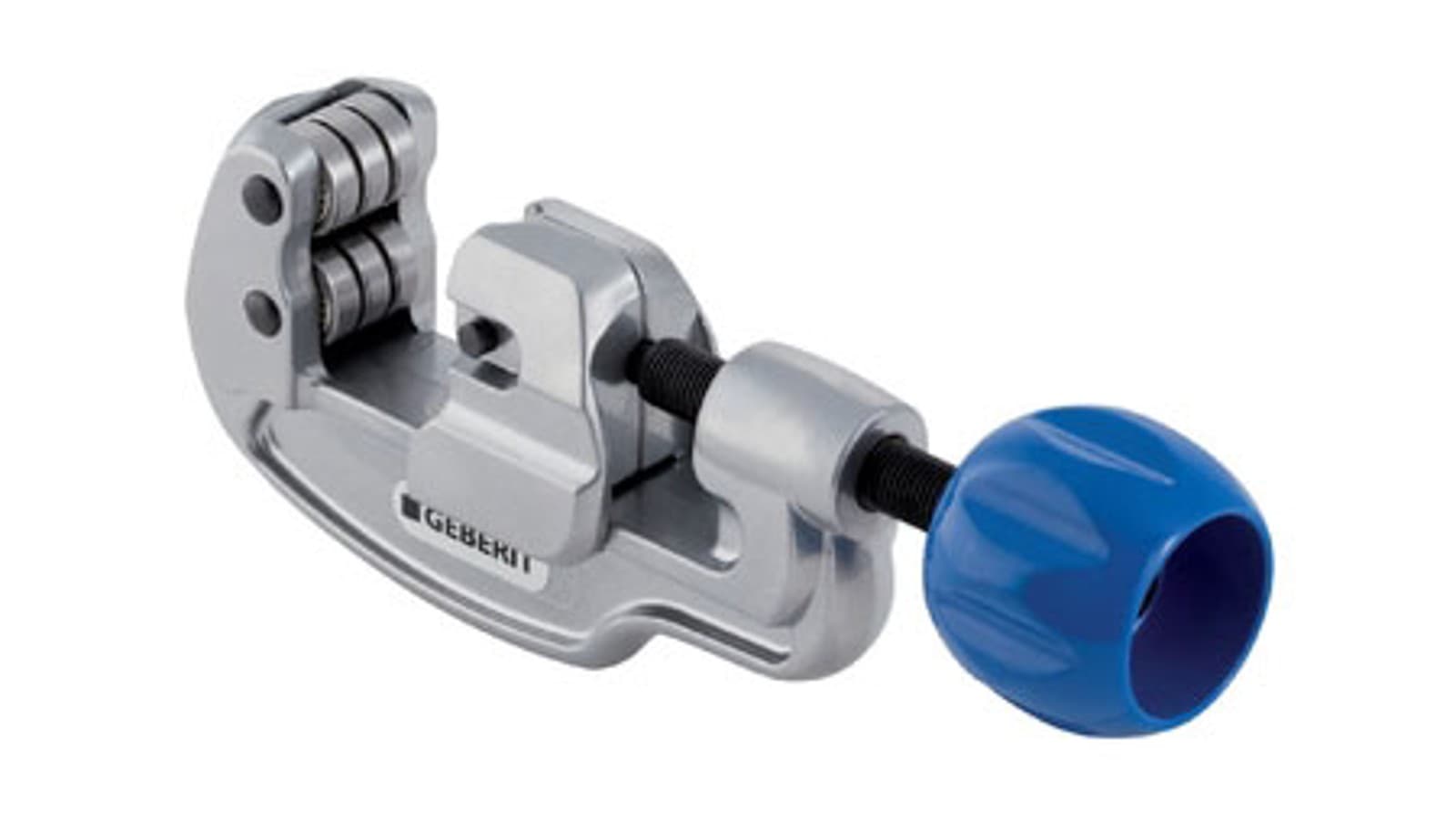

Rezačka na rúry Geberit Mapress R

Všetky technické informácie o náradí nájdete v produktovom katalógu



Nové lisovacie nástroje a nabíjateľné akumulátory

Nové lisovacie nástroje Geberit ACO 103plus, ACO 203plus a ACO 203XLplus s Bluetooth®

Nové nabíjateľné akumulátory s 5 Ah pre lisovacie nástroje Geberit ACO 203Plus a ACO 203XL na ďalšie tri lisovania až do rozmeru d108 v porovnaní s nabíjateľnými akumulátormi s 1,8 Ah.

Bezúdržbové lisovacie čeľuste sú k dispozícii od roku 2018 pre všetky lisovacie systémy Geberit v systémoch napájacích potrubí s kompatibilitou [1] a [2].
