Priestorovo úsporné odvodnenie s Geberit PE SuperTube New Alamein City v El Alamein (EG)
Mesto sa rozprestiera na ploche viac ako 200 kilometrov štvorcových a žije v ňom viac ako tri milióny obyvateľov. Projekt pozostáva z výškových obytných budov, luxusných hotelov, kultúrnych zariadení a verejnej infraštruktúry, ktoré premieňa tento región na moderné mestské centrum.
Vďaka pokročilým sieťam verejných služieb, udržateľnému plánovaniu a zameraniu na cestovný ruch spája New Alamein City život na pobreží s najmodernejším dizajnom.
Technológia Geberit SuperTube použitá v Alamein Towers splnila náročné požiadavky k úplnej spokojnosti klienta.
Projekt v kocke
Vysoké požiadavky na odvodnenie

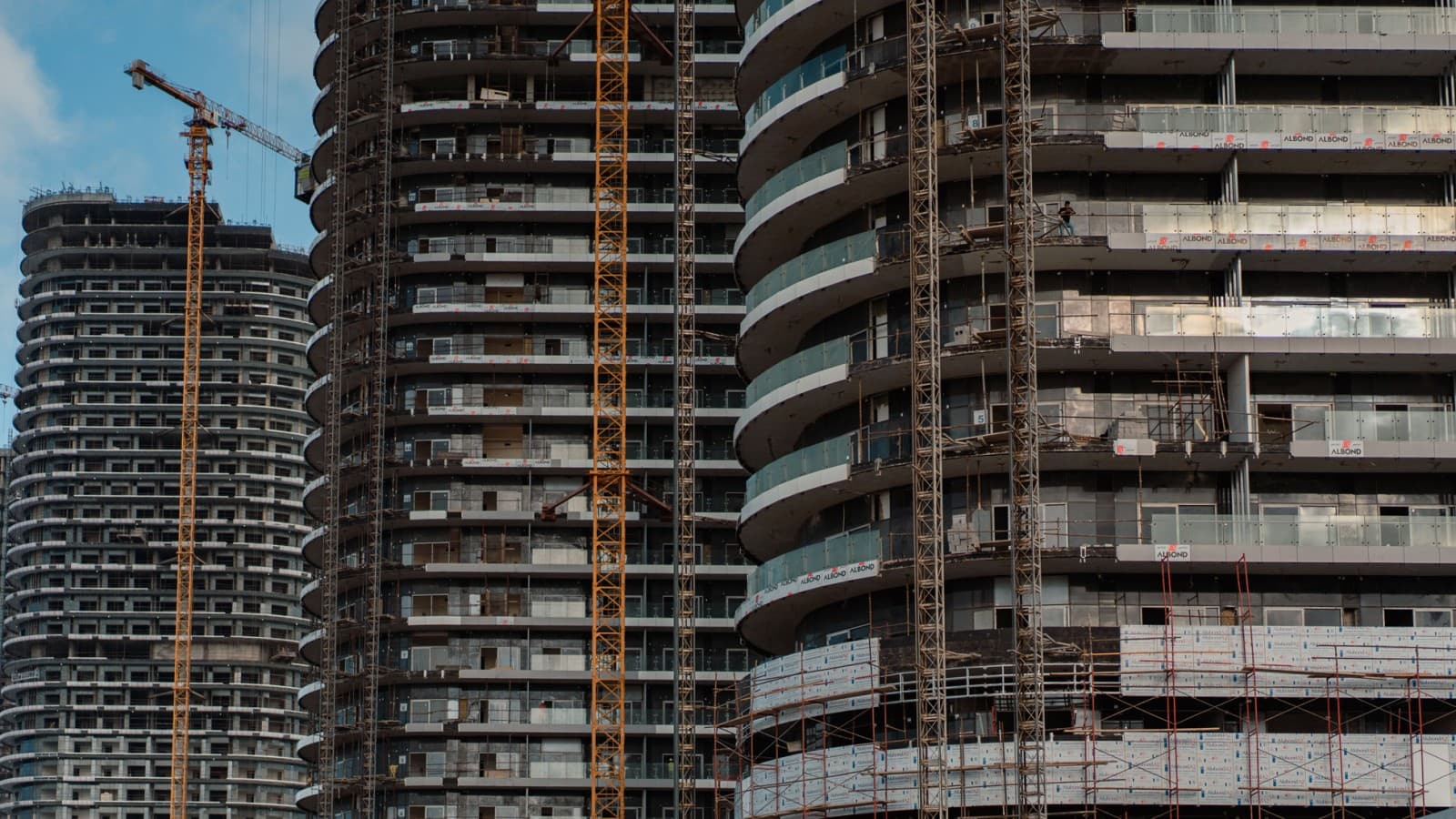

18 veží vyžadovalo vysokokapacitný odvodňovací systém v úzkych šachtách.
Technológia SuperTube ako riešenie
Geberit SuperTube šetrí priestor v šachtách, čím vytvára viac miesta pre obytný priestor a podlahovú plochu.
45 % úspora priestoru na odpadové šachty
Vďaka technológii Geberit SuperTube bola potrebná len tretina pôvodne plánovaných odpadových potrubí.
O 50 % kratší čas inštalácie
Znížený počet odpadových potrubí výrazne skrátil čas inštalácie.
Názor zákazníka
Tento systém vyžaduje menej priestoru, spotrebuje menej materiálu a je jednoduchý na inštaláciu, čo urýchľuje celý proces. Stručne povedané, technológia SuperTube robí prácu na stavbe skutočným potešením pre všetkých. Rozhodne sa oplatí, pretože šetrí čas, priestor a materiál.
Hany Fouad, ORASCOM Projektový manažér
Máte podobný projekt? Nájdeme pre vás to správne riešenie
Zadanie Odvodňovací systém pre úzke šachty
S 18 vežami je projekt New Alamein City gigantickým projektom, ktorý mal rôzne požiadavky z hľadiska nákladov a času:
- Rýchla realizácia projektu
- Plánované extrémne úzke šachty
- Vysoká kvalita za výhodnú cenu
- Spoľahlivý partner podporujúci všetky fázy projektu
Splnenie týchto náročných požiadaviek by bolo s konvenčným odvodňovacím systémom takmer nemožné.
Riešenie Geberit Technológia Geberit SuperTube
Inovatívna technológia SuperTube od spoločnosti Geberit dokázala splniť tieto náročné požiadavky. Vďaka SuperTube bolo možné prejsť z konvenčného trojitého odtokového systému na jednoduchší systém. Tým sa ušetrili materiály, náklady a priestor v potrubiach.
- Zníženie počtu odpadových potrubí zo 162 na 54.
- Úspora času pri inštalácii odpadových potrubí približne 50 %.
- Celková úspora priestoru 210 m² (úspora: takmer 1 milión USD pri cene 4 760 USD/m²)
- Až o 34 % nižšie náklady na materiál v porovnaní s konvenčným odtokovým systémom
Tieto výhody zjednodušujú inštaláciu odtokového systému a zároveň uľahčujú budúce údržbárske práce.

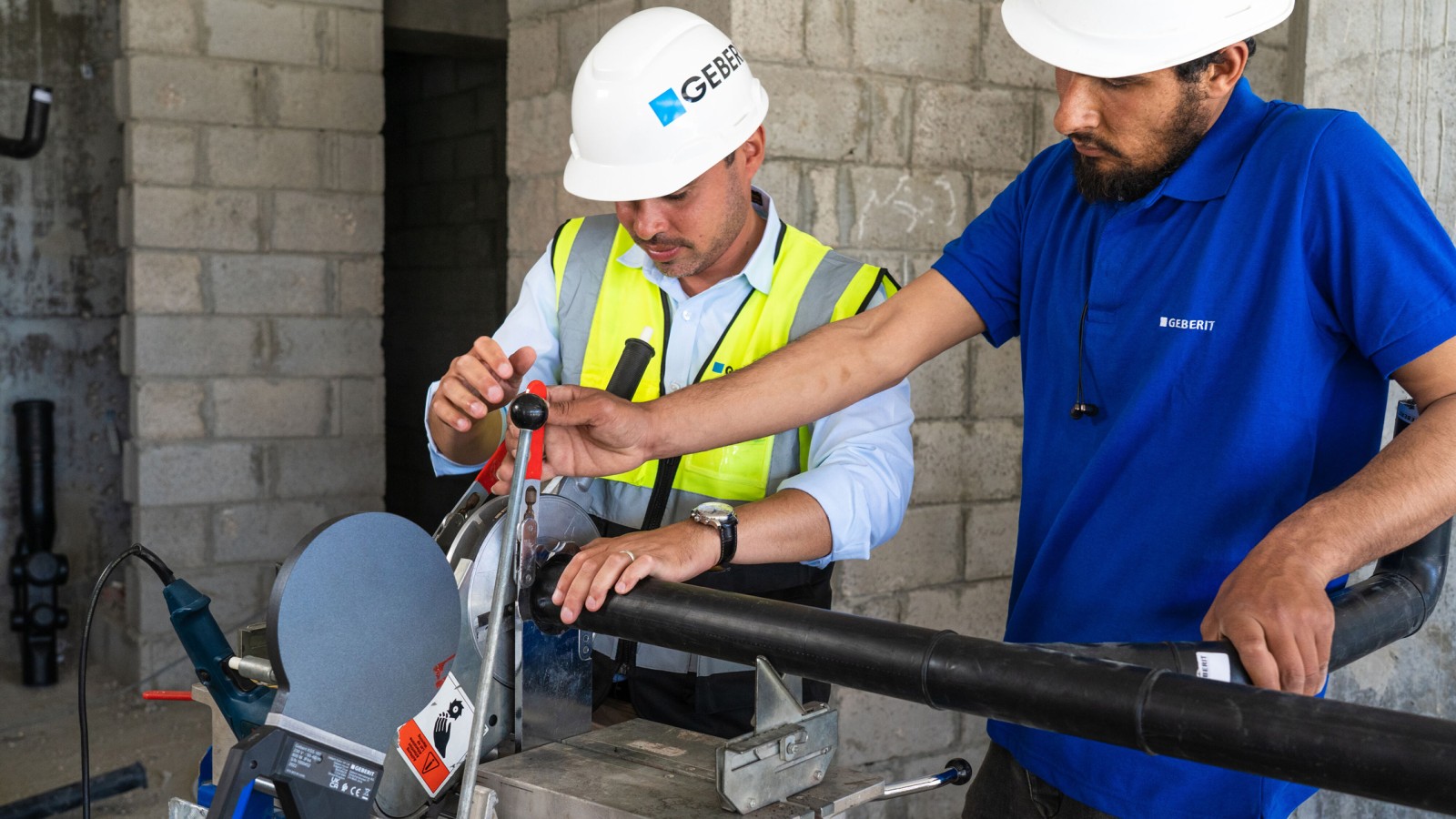

Klient ocenil podporu spoločnosti Geberit počas celého projektu – od plánovania až po dokončenie. Kontaktné osoby spoločnosti Geberit boli počas inštalácie k dispozícii na stavbe.

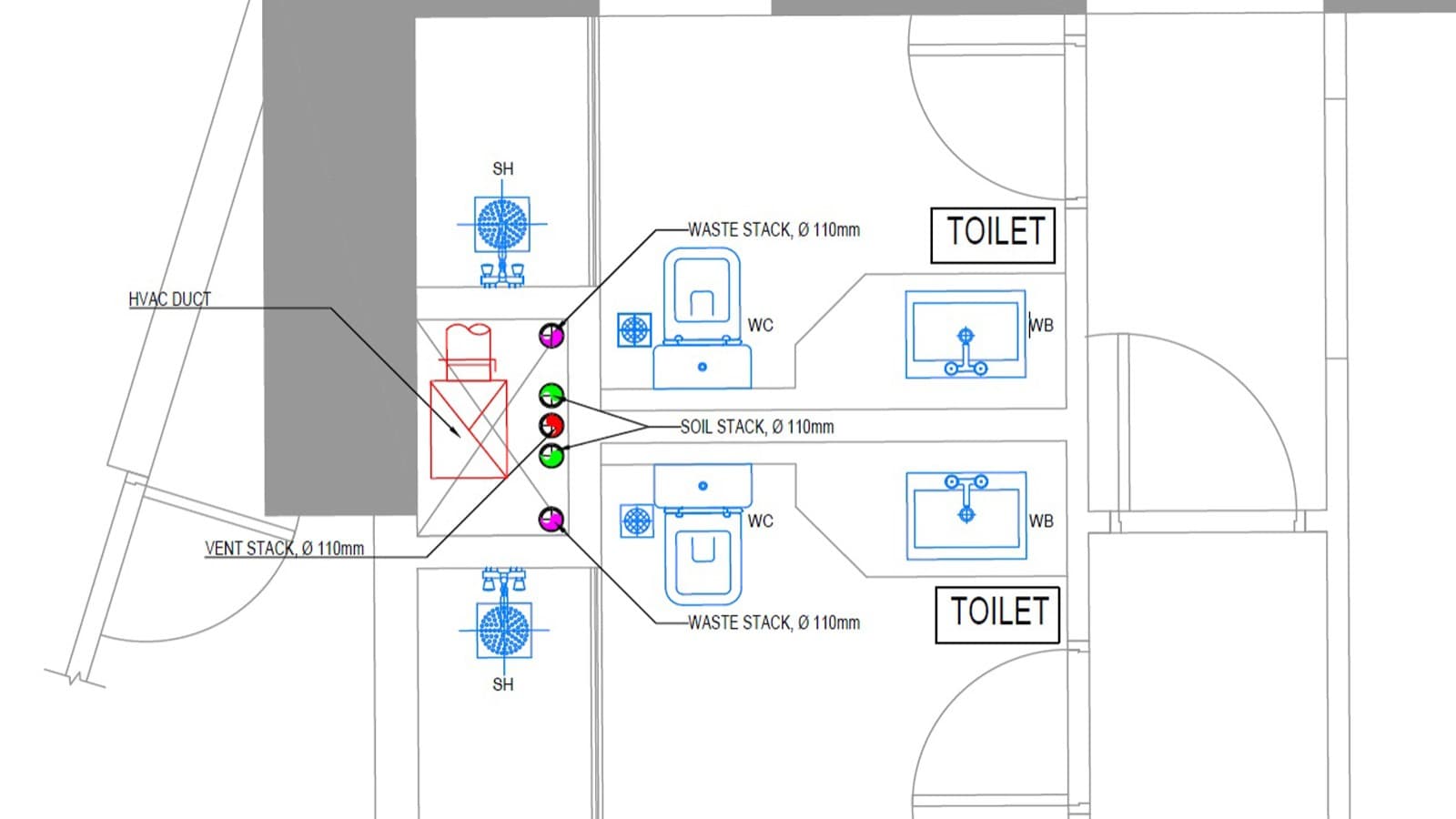

Pôvodný plán s potrubím z PVC: Pôvodné plány počítali s extrémne úzkymi potrubiami, čo prakticky znemožňovalo inštaláciu konvenčného odvodňovacieho systému v ôsmich vežiach.

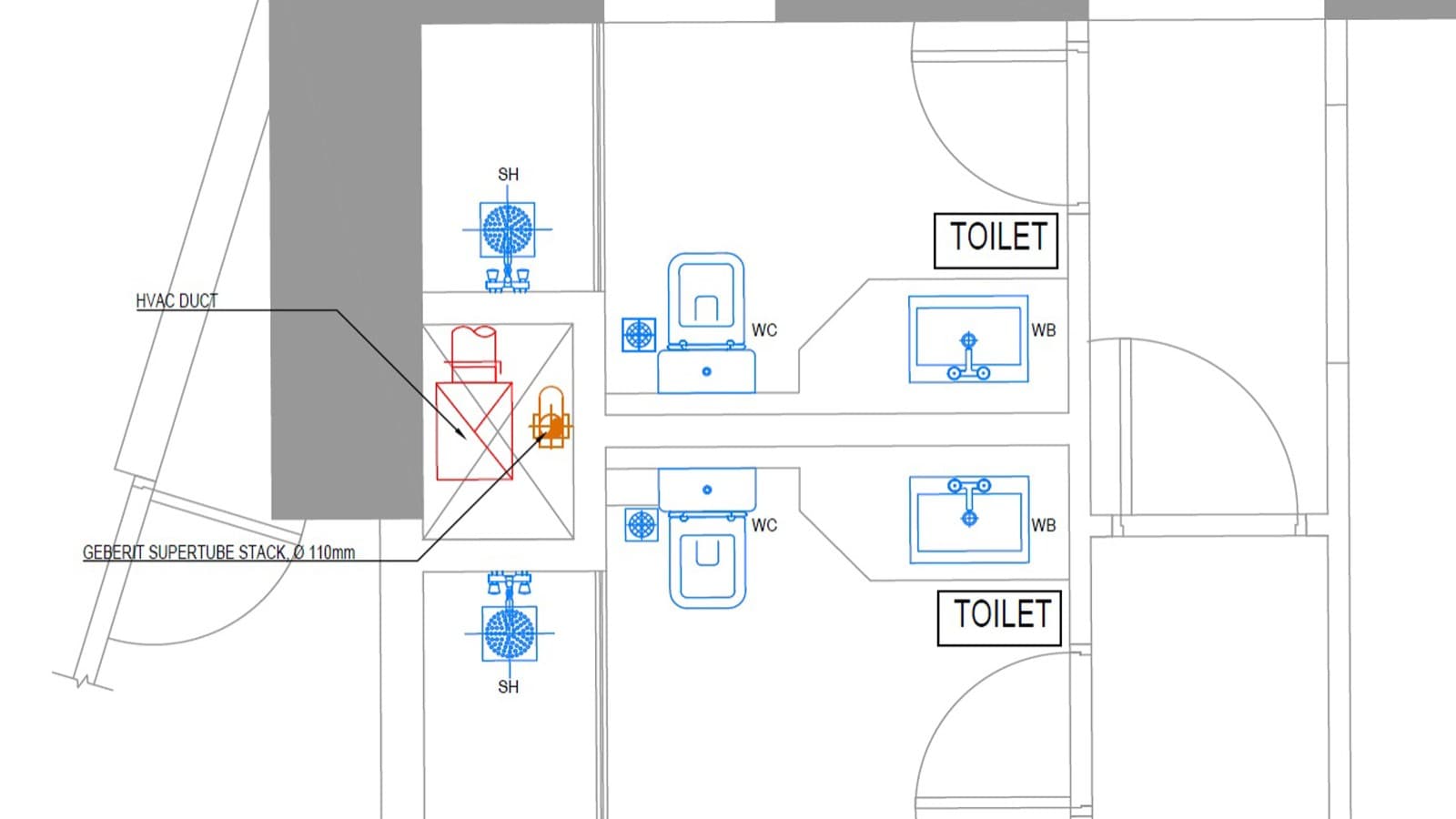

Výstavba s Geberit PE SuperTube: S Geberit SuperTube bola potrebná len tretina pôvodne plánovaných odtokových rúr. Tým sa na každom poschodí získali ďalšie metre štvorcové využiteľného priestoru.

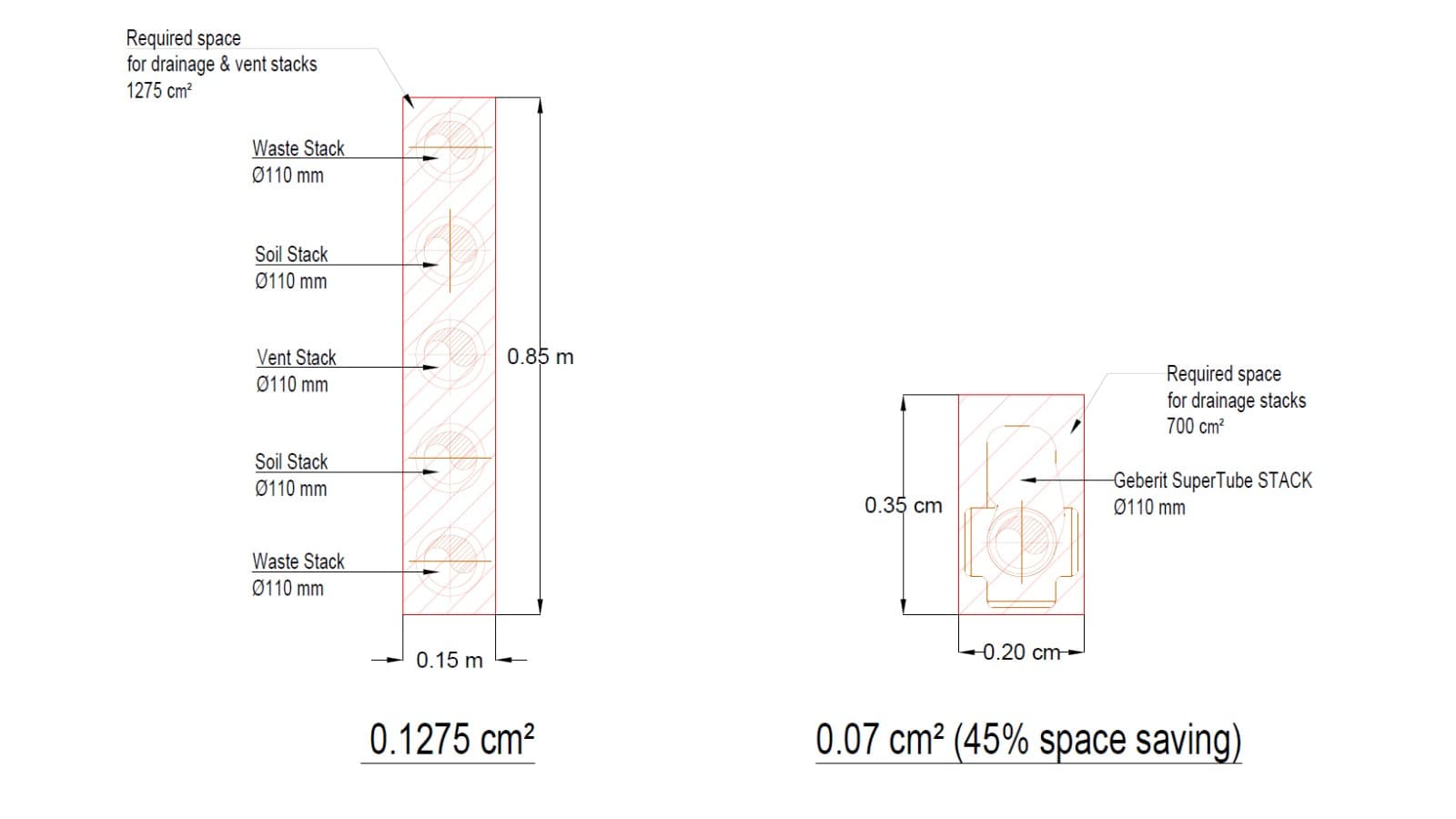

Porovnanie priestoru šachty: Pôvodný plán počítal s potrubiami, ktoré by zaberali 0,1275 m² priestoru (vľavo), zatiaľ čo pre odpadové potrubie s Geberit SuperTube bolo potrebné len jedno potrubie d110, ktoré zaberá len 0,07 m² (vpravo). To predstavuje úsporu miesta približne 45 %.
Fakty & čísla o projekte
Geberit know-how
Použité výrobky Geberit
- Geberit PE so SuperTube
Geberit PE SuperTube
Geberit PE SuperTube ponúka úsporu priestoru vo výškových budovách. V porovnaní s konvenčným systémom poskytuje vysokú prietokovú kapacitu 12 l/s, ale s menším rozmerom d110.
Profile
Profile
- Developer: New Urban Communities Authority
- Architekt: Pavillion, Concord, Yasser Beltagy, ECG Consultants
- Interiérový dizajn: Pavillion, Concord, Yasser Beltagy, ECG Consultants
- Konzultant pre MEP: Shaker, Mito Consultants
- Stavebné firmy: Orascom, Hassan Allam, CCC; Redcon; Dorra, Emco, Arb. contractors and Siac
- Počet veží: 18
- Výška: 224 m
- Počet poschodí: 32-44
- Počet kúpeľní: 15,000
- Dokončenie: 2023
Viac projektov s Geberit SuperTube
28 poschodí bez dodatočného ventilačného potrubia

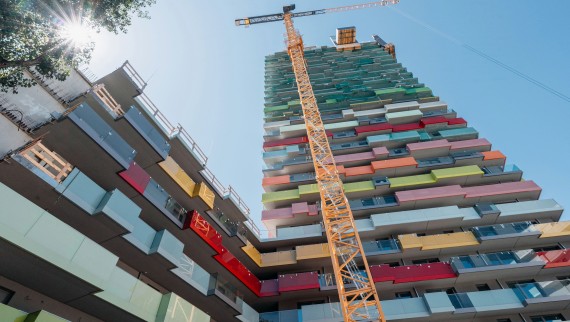

Geberit Silent-Pro SuperTube bol po prvýkrát použitý v obytnej výškovej budove DS 90 vo Viedni, ktorá má 29 poschodí a šesťposchodovú základnú budovu. Vysoko zvukovo izolovaný odpadový systém šetrí priestor a je jednoduchý na inštaláciu.
