Geberit BIM Plug-in BIM obsah pre jednoduché projektovanie MEP
Architekti a sanitárni inžinieri čelia pri digitálnom projektovaní s BIM objektmi mnohým výzvam. Patrí medzi ne časovo náročné vyhľadávanie správnych údajov a spracovávanie veľkého množstva neaktuálnych alebo nesprávnych BIM obsahov.
S Geberit BIM Plug-in ponúka Geberit inovatívne riešenie pre digitálne projektovanie technických systémov budov (MEP: mechanické, elektrické a vodovodné).
Prečo používať Geberit BIM Plug-in?
Jednoduchý formát údajov
Redukované dáta šetria kapacitu počítača a zefektívňujú plánovanie.
Produktovo neutrálne tendre
V prípade verejných súťaží je možné údaje jedným kliknutím zmeniť na všeobecné označenia.
Obsah je vždy aktuálny
Obsah BIM v katalógu je vždy aktuálny a špecifický pre vybraný trh.
Ľahšie projektovanie
Praktické funkcie na podporu podrobného projektovania a plánovania prefabrikácie.
Jednoduché navrhovanie sanitárnych priestorov s obsahom BIM pre Autodesk® Revit®
Projektovanie sanitárnej miestnosti je s doplnkom Geberit BIM Plug-in veľmi jednoduché – od fázy inštalácie až po hotovú kúpeľňu. Z hľadiska funkčnosti a sortimentu produktov ide o komplexný nástroj na plánovanie a výpočty.
Integrácia keramických výrobkov a kúpeľňového nábytku uľahčuje komplexný prístup od architektúry až po projektovanie MEP a interiérový dizajn.
Sofistikované funkcie umožňujú efektívnu prefabrikáciu na základe modelu s čo najväčšou voľnosťou pri usporiadaní komponentov, ktoré sa majú prefabrikovať.
Pre verejné projekty, kde sa vyžadujú produktovo neutrálne dokumenty, ponúka doplnok Geberit BIM Plug-in možnosť skryť informácie špecifické pre výrobcu jedným kliknutím.
Dostupné moduly
Geberit BIM Plug-in ponúka štyri moduly na podporu odborníkov v oblasti digitálneho projektovania MEP. Tieto funkcie sú k dispozícii priamo prostredníctvom programu Autodesk Revit.
Geberit BIM Plug-in sa po stiahnutí automaticky nainštaluje do správnej programovej zložky. Po reštartovaní aplikácie Revit sa Geberit BIM Plug-in zobrazí na karte „Doplnky“ a tam ho môžete otvoriť.

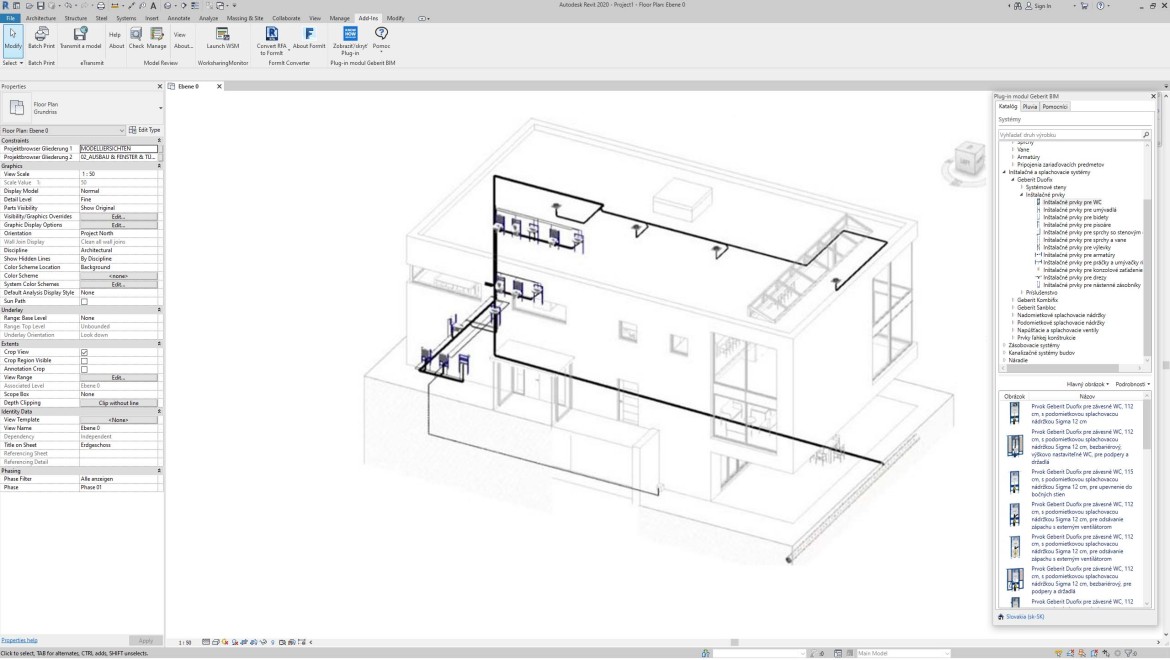

Modul Katalóg: Priamy prístup k BIM údajom produktov Geberit
Modul Katalóg poskytuje používateľom priamy prístup ku všetkým BIM údajom spoločnosti Geberit. Tieto údaje sú vždy aktuálne. Nie je potrebné zdĺhavo vyhľadávať BIM údaje na rôznych webových stránkach. Modul Katalóg obsahuje množstvo produktových skupín z oblasti potrubných systémov, inštalačných systémov, keramických výrobkov a kúpeľňového nábytku.
Okrem toho tento modul umožňuje prístup ku všetkým dokumentom týkajúcim sa produktu.
Rozsah funkcií:
- Priamy prístup k aktuálnym a trhovo špecifickým BIM objektom produktov Geberit.
- Priame zadávanie čísiel produktov Geberit pre rýchle vyhľadávanie produktov.
- Priame prepojenie do katalógu produktov Geberit pre ďalšie informácie o produkte.
- Autodesk Revit rodiny na úrovni produktu.
- Geberit BIM objekty v 25 jazykoch.
- Prechod plánovania na produktovo neutrálne obrázky stlačením tlačidla pre verejné súťaže verejných projektov.
Modul Inštalačné systémy: Projektovanie Geberit Duofix, GIS a Kombifix
Modul umožňuje jednoduché a efektívne plánovanie inštalačných systémov Geberit.
Predstenové inštalácie je možné automaticky navrhnúť a vypočítať bez potreby ďalších nástrojov. Výsledok okrem konštrukčných výkresov zahŕňa aj presné rozmery a zoznamy materiálov.
Rozsah funkcií:
- Jednoduché plánovanie inštalačných systémov Geberit GIS a Geberit Duofix.
- Funkcia exportu do modulu Detailné plánovanie v 3D v Geberit ProPlanner.
- Výpočet podľa aktuálnych smerníc Geberit a normatívnych predpisov.
- Automatický výstup zoznamov materiálu, kusov, ponúk a rezov, ako aj pôdorysov, pohľadov a montážnych výkresov.
Modul asistenta: užitočné funkcie pre projektovanie a prefabrikáciu
V module Asistent nájdete rôzne praktické funkcie, ktoré uľahčujú a zefektívňujú projektovanie a prefabrikáciu.
Funkcie modulu Asistent
Delenie potrubia
Rúry je možné rozdeliť na voľne definovateľné dĺžky. Na vzniknutých spojovacích miestach rúr sa automaticky umiestnia správne tvarovky.
Označovanie prvkov
Prvky zvoleného potrubia môžu byť očíslované a označené jednoznačným číslom polohy, aby bolo možné ich priradiť v rámci prefabrikácie.
Optimalizácia rezania
Aby sa znížila spotreba materiálu pri prefabrikácii potrubia, je možné pomocou funkcie Optimalizácia rezania vytvoriť súbor CSV s optimálnymi dĺžkami rezov.
Geberit Silent-Pro SuperTube
Asistent Geberit Silent-Pro SuperTube skontroluje systém Geberit Silent-Pro SuperTube a zobrazí návrhy na optimalizáciu.
Produktvo neutrálne dokumenty
Ak je táto funkcia aktivovaná, v identifikačných údajoch sa nezobrazujú čísla výrobkov, názvy výrobkov ani informácie špecifické pre výrobcu.
Centrum sťahovania
Centrum sťahovania Geberit BIM Plug-in je špecifické pre daný trh. Zobrazujú sa tak iba produkty, ktoré sú dostupné na konkrétnom trhu.

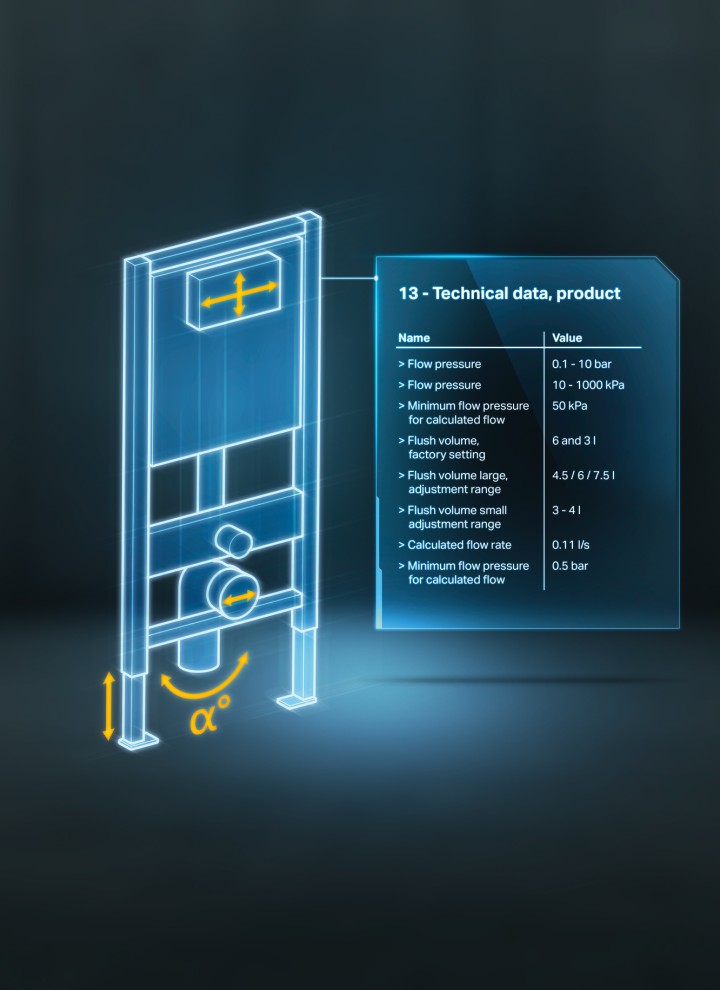

Charakteristiky obsahu BIM Ľahké dáta pre Autodesk Revit
Aplikácia musí byť jednoduchá, spoľahlivá a čo najpraktickejšia. Preto spoločnosť Geberit dodržiava vlastný vysoký štandard obsahu BIM, ktorý ponecháva všetky možnosti otvorené. Využite nasledujúce špeciálne funkcie nášho obsahu BIM:
Vysoká hustota informácií s ľahko použiteľnou geometriou
Geometrická zložitosť obsahu BIM (Revit) produktov Geberit je výrazne znížená, aby sa ušetrili počítačové a softvérové zdroje a uľahčili efektívne pracovné postupy.
Obsah je vždy aktuálny
Priame prepojenie so systémom správy informácií o produktoch Geberit (systém PIM) zaručuje, že obsah je vždy aktuálny.
Jednoduché prepnutie na všeobecné označenia
V prípade verejných súťaží je možné obsah BIM spoločnosti Geberit zmeniť na všeobecné označenia jediným kliknutím vo vstavaných parametroch. Po skončení verejnej súťaže je možné toto nastavenie resetovať, takže už nie je potrebná časovo náročná výmena objektov v modeli BIM. To šetrí projektantom TZB veľa času.
Dáta dostupné pre offline projektovanie
Tí, ktorí nemôžu alebo nemajú povolenie pracovať s digitálnymi nástrojmi, majú možnosť stiahnuť obsah BIM jednotlivých produktov v online katalógu Geberit.
Najnovšie aktualizácie pre Geberit BIM Plug-in
Geberit BIM Plug-in je neustále rozširovaný a vylepšovaný. Nová verzia je k dispozícii dvakrát ročne – v apríli a októbri. Prečítajte si o optimalizáciách najnovších verzií:
Registrácia
Vyplňte nasledujúci formulár, aby ste sa zaregistrovali a mohli začať sťahovať, ako aj dostávať aktualizácie a ďalšie informácie.
Často kladené otázky o Geberit BIM Plug-in
Na čo môžem použiť Geberit BIM Plug-in?
Plug-in Geberit BIM v aplikácii Autodesk Revit vám poskytuje prístup ku všetkým produktovým radom Revit od spoločnosti Geberit.
Vďaka tomu si môžete vždy stiahnuť aktuálne BIM objekty špecifické pre danú krajinu a jazyk, bez toho aby ste ich museli zdĺhavo vyhľadávať na webových stránkach alebo portáloch. Okrem katalógu BIM poskytuje Geberit BIM Plug-in aj ďalšie užitočné funkcie a moduly pre projektovanie.
Je používanie Geberit BIM Plug-in spoplatnené alebo potrebujem licenciu?
Používanie modulu Katalóg a modulu Sprievodca je bez licencie a bezplatné.
Pre modul Geberit Pluvia a modul Inštalačné systémy je potrebná licencia. Ak chcete používať tieto moduly, kontaktujte nás.
Kde si môžem stiahnuť Geberit BIM Plug-in?
Plug-in Geberit BIM si môžete stiahnuť priamo z tejto webovej stránky alebo z obchodu Autodesk Revit a následne ho integrovať do programu Autodesk Revit.
S ktorými verziami Microsoft Windows a Autodesk Revit je kompatibilný doplnok Geberit BIM Plug-in?
Geberit BIM Plug-in má rovnaké minimálne požiadavky na operačný systém Windows ako vaša aplikácia Revit.
Ako nainštalujem Geberit BIM Plug-in?
Stiahnite si inštalačný súbor z tejto webovej stránky a spustite inštalačný súbor (*.msi). Geberit BIM Plug-in sa následne nainštaluje do správnej programovej zložky.
Po reštartovaní aplikácie Revit sa doplnok Geberit BIM Plug-in zobrazí na karte „Dodatočné moduly“ a je možné ho spustiť.
Keď sú k dispozícii nové verzie, používateľ je o tom informovaný v programe Autodesk Revit pri používaní doplnku Geberit BIM Plug-in a môže ich aktivovať jedným kliknutím.
Môžem používať BIM obsah produktov Geberit mimo doplnku Geberit BIM Plug-in?
Áno. Obsah BIM jednotlivých produktov je uložený aj v dátových balíkoch v online katalógu Geberit. Okrem toho je obsah k dispozícii v projekčnom softvéri nasledujúcich dodávateľov:
- Linear
- Trimble Nova
- Solar-Computer
- Dendrit
- Bausoft
Prečo musím na začiatku projektu nastaviť krajinu?
Sortiment produktov Geberit nie je na všetkých trhoch rovnaký. Pomocou nastavenia krajiny vyberte sortiment produktov, ktorý zodpovedá krajine alebo regiónu vášho projektu.
Tým zabránite tomu, aby ste do svojho projektu navrhli produkty Geberit, ktoré nie sú v danej krajine alebo regióne dostupné.
Na základe vášho výberu sa zobrazí miestny katalóg Geberit a príslušné BIM objekty v príslušnom národnom jazyku. Na viacjazyčných trhoch, ako je Švajčiarsko, si môžete vybrať z viacerých národných jazykov.
Dôrazne neodporúčame meniť nastavenia krajiny v rámci toho istého projektu. Mohlo by to viesť k funkčným poruchám Geberit BIM Plug-in.
Prečo sa po výpočte Geberit Pluvia zobrazí varovná správa?
Toto je varovná správa týkajúca sa uhlovej tolerancie. Ak majú ohyby v programe Autodesk Revit odchýlky menšie alebo väčšie ako 0,1° (napr. 89,99°), výpočet Geberit Pluvia je stále možný. Zobrazí sa však varovanie, ktoré informuje používateľa o nezrovnalosti.
